Ce qu'est réellement une STEP conteneurisée à MBR, et pourquoi elle convient aux résidences et camps de Dubaï
Un bioréacteur à membranes (MBR) est un procédé de traitement des eaux usées qui combine un traitement biologique et une filtration membranaire. Il remplace le clarificateur secondaire d'une station à boues activées classique par un module d'ultrafiltration immergé ou externe (S1, S2). Une STEP conteneurisée à MBR intègre ce procédé dans un conteneur ISO high-cube (HC) de 20 ou 40 pieds : bioréacteurs, cassettes membranaires, surpresseurs, pompes, tuyauterie et automate. L'ensemble est testé en usine puis livré comme une unité prête à raccorder (Plug & Play) : on le pose sur une parcelle, on le relie à l'arrivée et à la sortie, et la mise en service se fait en quelques jours au lieu de plusieurs mois (S1, S2, S5). Pour les complexes résidentiels, les camps de travailleurs et les camps de chantier de Dubaï, ce format traite trois contraintes à la fois : une emprise au sol réduite, un délai d'installation court, et la possibilité de déplacer l'unité si le camp est démonté (S1, S2).
La capacité d'un seul conteneur ISO de 40 pieds est la première donnée à fixer. La gamme annoncée par MENA-Water va de 25 à 1 000 m³/jour par module ISO de 40 pieds, la même fiche produit mentionnant jusqu'à 1 200 m³/jour en ISO 40 pieds pour des configurations de plus grande capacité en arrangement modulaire (S1, S3). L'enveloppe unitaire conservative à retenir dans un cahier des charges pour Dubaï est donc de 25 à 1 000 m³/jour par module ISO de 40 pieds. En dessous de cette plage, l'ingénieur doit demander au fournisseur une option HC 20 pieds ; le MBR-C conteneurisé de Pure Aqua est proposé en HC 20 ou 40 pieds selon la capacité (S5). Pour les projets à Dubaï, la référence technique à examiner est la classe de système conteneurisé de traitement des eaux usées à MBR que cet article détaille.
Étape 1 — Définir la population de dimensionnement et la charge par habitant
La méthode de dimensionnement commence par une seule donnée d'entrée projet : une population de dimensionnement déclarée, ou un nombre déclaré de chambres ou de villas. On applique ensuite le débit d'eaux usées par habitant pour convertir ce nombre en débit moyen par temps sec (ADWF). Le MBR-C conteneurisé de Pure Aqua retient 50 gallons par jour et par habitant (≈190 Lpcd) comme base de population publiée (S5). C'est un chiffre de travail pour les camps de travailleurs et les résidences à forte densité, mais l'ingénieur ne doit pas l'adopter sans vérifier le cahier des charges du maître d'ouvrage et les recommandations-types de l'autorité locale, car les projets résidentiels à Dubaï sont généralement décrits par villa ou par chambre, et non par tête.
Pour un complexe résidentiel, la base défendable est le nombre de villas ou de chambres, avec une occupation déclarée par unité et un débit d'eaux usées par chambre confirmé par le cahier des charges du maître d'ouvrage, plutôt que rétrocalculé à partir d'un effectif. Pour un camp de travailleurs, la base est généralement un nombre déclaré de lits avec un taux d'occupation ; l'ingénieur doit consigner l'occupation retenue afin de pouvoir redimensionner si le camp change d'occupant. Le débit par habitant ne doit pas être choisi inférieur à ce qu'exigent les recommandations-types de l'autorité locale, car l'ADWF issu de cette étape est le multiplicateur auquel toutes les étapes suivantes appliqueront la pointe et la régulation.
| Type de projet | Base de dimensionnement | Débit d'eaux usées par unité | Source |
|---|---|---|---|
| Camp de travailleurs | Nombre de lits déclaré × taux d'occupation | 50 gpd par habitant (≈190 Lpcd) comme chiffre de travail, à confirmer avec le cahier des charges | Pure Aqua MBR-C, S5 |
| Complexe résidentiel (villas) | Nombre de villas × occupation déclarée par villa | Débit par villa issu du cahier des charges du maître d'ouvrage ; ne pas rétrocalculer à partir d'un effectif | À confirmer par l'ingénieur |
| Complexe résidentiel (appartements) | Nombre de chambres × taux d'occupation | Débit par chambre issu du cahier des charges du maître d'ouvrage | À confirmer par l'ingénieur |

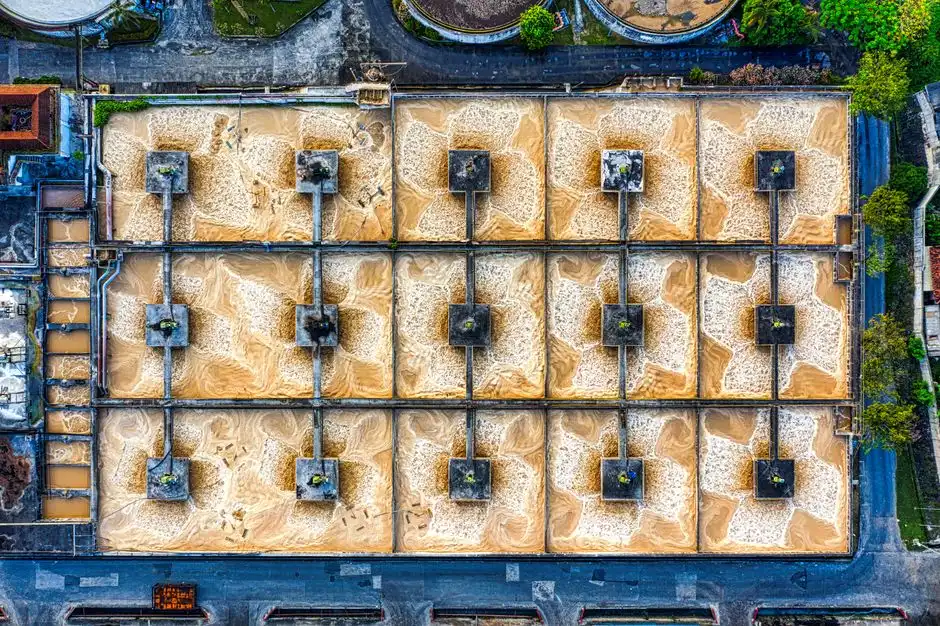

Étape 2 — Appliquer un coefficient de pointe pour l'heure la plus chargée
Une STEP conteneurisée à MBR est normalement dimensionnée sur le débit moyen journalier, mais le débit de pointe horaire dans un ensemble résidentiel ou dans un camp à changement d'équipe synchronisé est nettement supérieur à la moyenne. Le coefficient de pointe doit être déduit du profil d'occupation, et non repris tel quel dans un manuel. Un camp de travailleurs avec lavage simultané aux relèves produit une pointe plus élevée qu'un complexe résidentiel à usages domestiques étalés, et c'est ce profil qui détermine le volume de régulation et de tampon que le conteneur doit embarquer dans la même enveloppe ISO HC 20 ou 40 pieds. La documentation ne fixe pas de coefficient de pointe spécifique pour les projets de Dubaï : l'ingénieur doit donc consigner le coefficient de pointe retenu dans le cahier des charges et demander au fournisseur de valider la ligne hydraulique dans l'enveloppe choisie.
La pointe s'applique après la charge unitaire, et non avant, car c'est le débit par habitant qui produit la moyenne ; le coefficient de pointe vient ensuite multiplier cette moyenne pour dimensionner la régulation et la charge hydraulique instantanée sur la cassette membranaire. Si cette étape est omise, le mode de défaillance le plus courant est une unité qui respecte l'ADWF sur le papier mais perd en transmittance ou déverse lors de la pointe matinale : le type de réclamation qui finit sur la liste de levée de réserves du fournisseur plutôt que dans le rapport d'études.
Étape 3 — Faire correspondre le débit de dimensionnement à un nombre de modules
Une fois la pointe fixée, on fait correspondre le débit de dimensionnement à un nombre de modules en utilisant l'enveloppe unitaire conservative de 25 à 1 000 m³/jour par module ISO de 40 pieds issue de la gamme publiée par MENA-Water (S3). Au-delà de 1 000 m³/jour, le dimensionnement doit prévoir des modules en parallèle plutôt qu'un conteneur unique surdimensionné ; MENA-Water décrit la même gamme comme un « arrangement modulaire » pour les capacités supérieures, et S1 annonce jusqu'à 1 200 m³/jour dans le même facteur de forme ISO 40 pieds (S1, S3). Pour les projets de moins de 25 m³/jour, l'ingénieur doit demander si le même fournisseur propose un skid plus compact ou une enveloppe HC 20 pieds ; le MBR-C de Pure Aqua est décrit en HC 20 ou 40 pieds selon la capacité (S5).
À ce stade, la spécification membranaire elle-même doit être confrontée à l'enveloppe publiée. Le MBR-C de Pure Aqua utilise des fibres creuses PVDF de 0,04 µm en modules immergés, avec une membrane issue de la séparation de phase induite thermiquement (TIPS) (S5). Le MBR MENA-Water / HUBER utilise des membranes d'ultrafiltration dans la plage de pores 2–100 nm, montées sur des châssis en inox avec aération continue par diffuseurs à bulles (S2). La documentation commerciale MENA-Water décrit des plaques en polypropylène avec une membrane polymère sur chaque face (S3). Les deux solutions sont inférieures à 0,1 µm et produisent un effluent quasi réutilisable : le cahier des charges doit donc verrouiller la taille de pore et le format membranaire, et pas uniquement le débit, avant d'inviter un fournisseur à remettre une offre.
| Paramètre | Pure Aqua MBR-C (S5) | MENA-Water MBR (S1, S2, S3) |
|---|---|---|
| Enveloppe conteneur | HC 20 ou 40 pieds selon la capacité | ISO 40 pieds, arrangement modulaire pour les capacités supérieures |
| Capacité unitaire | Selon le dimensionnement du projet | 25 à 1 000 m³/jour par ISO 40 pieds (S3) ; jusqu'à 1 200 m³/jour en ISO 40 pieds (S1) |
| Format membranaire | Fibres creuses immergées (HF) | Plaques polypropylène avec membrane polymère (S3) ; châssis inox (S2) |
| Matériau membranaire | PVDF (TIPS) | Membrane UF polymère |
| Taille de pore | 0,04 µm nominal | 2–100 nm (plage UF) |
Étape 4 — Vérifier l'enveloppe terrain et utilités à Dubaï
Une fois le nombre d'unités fixé, le mode de défaillance suivant concerne la parcelle, l'alimentation électrique, l'ambiance et le prétraitement de l'arrivée. L'emprise au sol est la première vérification : un conteneur ISO HC 40 pieds mesure environ 12,2 m × 2,44 m × 2,9 m de haut, et le MBR-C de Pure Aqua est proposé en HC 20 ou 40 pieds selon la capacité (S5). L'ingénieur doit s'assurer que la parcelle accepte l'enveloppe choisie ainsi que l'accès camion pour l'installation et la maintenance périodique des membranes, et demander au fournisseur le plan d'ensemble au moment du visa de la parcelle.
L'alimentation électrique est la deuxième vérification. Le MBR-C de Pure Aqua est spécifié à 460 V / 3 ph / 60 Hz (S5) ; pour un site à Dubaï, l'ingénieur doit vérifier que l'alimentation disponible correspond à l'armoire prête à raccorder du conteneur et aux exigences locales DEWA / FEWA / SEWA selon l'émirat. La température ambiante est la troisième vérification : Pure Aqua indique une plage de fonctionnement de 20 à 30 °C avec une température de conception de 20 °C (S5). L'ambiance de Dubaï reste dans cette plage la majeure partie de l'année, mais l'ingénieur doit contrôler les extrêmes estivaux propres au site et le refroidissement éventuel du conteneur pour maintenir le bassin membranaire dans la fenêtre de fonctionnement. Le prétraitement est la quatrième vérification : un tambour rotatif à 1,5 mm est intégré au MBR-C de Pure Aqua (S5) et un prétamisage équivalent fait partie de toute MBR conteneurisée de cette catégorie (S1, S3) ; le génie civil du site doit néanmoins fournir une arrivée pompée et tamisée, et un dégrilleur rotatif mécanique pour protection de l'alimentation du MBR sur le génie civil amont mérite d'être prescrit lorsque l'arrivée se fait par une longue conduite de refoulement.
Étape 5 — Fixer l'enveloppe de réutilisation ou de rejet
La qualité de l'effluent est dictée par la membrane, et non par le conteneur. Le MBR-C de Pure Aqua est décrit comme assurant une rétention totale des flocs bactériens, des matières en suspension, des petites colloïdes et des virus (S5). Le MBR MENA-Water annonce une réduction des virus et bactéries de 99,9999 % sur la fiche produit (S1), la documentation commerciale citant 99,999 % (S3) ; ces deux chiffres coexistent dans la source et doivent être reportés comme des déclarations distinctes, la fiche technique faisant foi. Pour les projets résidentiels et les camps à Dubaï, les usages types sont l'arrosage paysager et la chasse d'eau des toilettes : l'ingénieur doit confirmer le jeu de paramètres d'effluent traité exigé par l'autorité émiratie concernée avant de figer la spécification membranaire.
Le cadre politique émirien est le moteur principal de la réutilisation des effluents traités. La Stratégie de sécurité hydrique des Émirats 2036 est citée par Emvees comme le cadre qui pousse les STEP vers la réutilisation plutôt que vers le rejet en mer ou en sebkha (S4), et une MBR conteneurisée est une voie de conformité pour les sites décentralisés. Si l'usage final exige une eau à salinité réduite ou de qualité potable, l'étape membranaire seule ne suffit pas : MENA-Water indique explicitement qu'une eau pure, à salinité réduite, requiert une osmose inverse industrielle en aval du MBR (S1). Pour le polissage pathogène lorsqu'une osmose inverse n'est pas justifiée, un stérilisateur UV pour le polissage de l'effluent traité est l'addition habituelle.
Matrice de vérification : comment se comparent les principales annonces de MBR conteneurisées
La façon la plus rapide de mettre une offre fournisseur à l'épreuve est de poser la fiche technique à côté de l'enveloppe publiée par des fournisseurs concurrents de la même catégorie de produit. La matrice ci-dessous reprend les quatre données qu'un ingénieur à Dubaï doit trouver sur chaque fiche technique : capacité par ISO 40 pieds, format membranaire, prétraitement, et enveloppe électrique et thermique. Si l'une d'elles manque ou est plus faible que la référence, c'est la ligne à questionner lors de la réunion d'avant-attribution.
| Ligne de spécification | Pure Aqua MBR-C (S5) | MENA-Water MBR (S1, S2, S3) | Question à poser au fournisseur |
|---|---|---|---|
| Capacité par ISO 40 pieds | HC 20 ou 40 pieds selon la capacité | 25–1 000 m³/jour par module unique (S3) ; jusqu'à 1 200 m³/jour en ISO 40 pieds (S1) | Confirmer la capacité par module et le nombre de modules en parallèle pour votre débit de pointe |
| Format membranaire | Fibres creuses PVDF immergées, 0,04 µm | Plaques polypropylène avec membrane polymère (S3) ; plage UF 2–100 nm (S2) | Confirmer la taille de pore en µm, et pas seulement « UF » |
| Prétraitement | Tambour rotatif 1,5 mm intégré | Prétamisage comparable de série dans cette catégorie (S1, S3) | Confirmer la perforation de la grille en mm et s'assurer que le génie civil fournit une arrivée tamisée |
| Électricité et thermique | 460 V / 3 ph / 60 Hz ; fonctionnement 20–30 °C ; conception 20 °C | À confirmer sur la fiche technique du fournisseur | Confirmer l'adéquation à l'alimentation à Dubaï (DEWA/FEWA/SEWA) et la marge en ambiance estivale |
Foire aux questions
Combien de modules ISO 40 pieds faut-il pour un camp de 300 personnes à Dubaï ?
Appliquez la base de population du MBR-C de Pure Aqua, soit 50 gpd par habitant (≈190 Lpcd) (S5), à 300 personnes pour obtenir un débit moyen journalier, puis appliquez un coefficient de pointe adapté à un camp à équipes synchronisées et comparez la pointe à l'enveloppe conservative de 25–1 000 m³/jour par module ISO 40 pieds (S3). Les données d'entrée spécifiques à Dubaï que l'ingénieur doit demander à l'exploitant du camp sont l'occupation par équipe de pointe, le coefficient de pointe retenu, et la confirmation de la tension d'alimentation disponible sur la parcelle.
Que vérifier chez un fournisseur de MBR conteneurisée avant d'attribuer à Dubaï ?
Comparez la fiche technique du fournisseur aux références publiées : enveloppe de 25–1 000 m³/jour par ISO 40 pieds (S3), fibres creuses PVDF 0,04 µm (S5), plage UF 2–100 nm (S2), prétraitement par tambour 1,5 mm (S5), alimentation 460 V / 3 ph / 60 Hz (S5), et position de conformité affichée vis-à-vis des exigences de réutilisation de la Stratégie de sécurité hydrique des Émirats 2036 (S4). L'ingénieur doit aussi demander le plan d'ensemble, l'intervalle de remplacement des membranes, et une option de télégestion avant signature.
Une MBR conteneurisée à Dubaï peut-elle permettre la réutilisation pour l'arrosage paysager sans osmose inverse ?
Pour la réutilisation typique en arrosage paysager et chasse d'eau à Dubaï, la membrane MBR seule constitue généralement la barrière déterminante : le MBR-C de Pure Aqua est décrit comme retenant les flocs bactériens, les matières en suspension, les petites colloïdes et les virus (S5), et MENA-Water cite une réduction des virus et bactéries de 99,9999 % sur sa fiche produit (S1). Un polissage UV est l'addition habituelle lorsque l'autorité exige une réduction logarithmique définie. Si l'usage final demande une eau à salinité réduite ou de qualité potable, MENA-Water exige explicitement une osmose inverse en aval du MBR (S1).
Quel est le délai réaliste et la fenêtre de mise en service d'une MBR conteneurisée à Dubaï ?
La documentation n'indique pas de délai spécifique pour les projets à Dubaï. L'ingénieur doit demander à chaque fournisseur le créneau de fabrication en usine, le temps de transit maritime jusqu'à Jebel Ali, la durée du génie civil avant la pose du conteneur, et la durée de mise en service de la mise sous tension jusqu'aux prélèvements de conformité. Pure Aqua décrit ses systèmes conteneurisés comme pré-étudiés en CAO et assemblés en interne pour une exécution rapide (S5), et MENA-Water décrit ses stations conteneurisées comme testées en usine pour un démarrage Plug & Play sur site (S1) ; ces deux affirmations doivent être étayées par un planning spécifique au projet avant attribution.
