لماذا تعيد مصانع أشباه الموصلات في تشاتسورث تقييم المعالجة الابتدائية في 2026
كان مشرف مصنع في تشاتسورث تعاملت معه خلال الربع الماضي يفقد نحو 12 ساعة شهريًا من زمن تشغيل معدات CMP بسبب انسدام المروّق ذي الصفائح المائلة، الواقع بعد خزان المعادلة، بقطع خرقة من ملاط النحاس، بينما ارتفعت نسبة المواد الصلبة العالقة في المياه الواردة إلى LASAN إلى 480 mg/L أثناء تفريغ المعدات، وهي أعلى بكثير من الحد اليومي المعتاد البالغ 300 mg/L. وليس حاله استثنائيًا. في 2026، يتزامن توسع جديد في قدرات إنتاج MEMS والدوائر الفوتونية وترسيب الأغشية الرقيقة في الممر الصناعي بتشاتسورث مع تشديد لائحة الرقابة على مياه الصرف الصناعي التابعة لمناطق الصرف الصحي في لوس أنجلوس (LASAN)، ودورة تجديد برنامج المعالجة السابقة للصرف الصناعي (IPP) للفترة 2024–2026، التي ضيقت نطاق المراقبة التصنيفية لمصانع أشباه الموصلات المصنفة ضمن SIC 3674. تتجه المياه المتصرفة من هذه المنطقة إلى نطاق خدمة Hyperion عبر خط محطة المعالجة المشتركة للتلوث المائي (JWPCP)، مع تطبيق مدينة لوس أنجلوس لحدود محلية خاصة بها فوق الحد الأدنى الفيدرالي الوارد في 40 CFR 403؛ راجعوا دليل الامتثال للوائح معالجة مياه الصرف الأمريكية لعام 2026 للاطلاع على الإطار متعدد المستويات.
لا تشبه مياه الصرف هذه بأي حال مياه صرف مصانع الأغذية أو مصانع اللب والورق الغنية بالدهون والزيوت. يجمع المصرف النموذجي لمصنع في تشاتسورث بين دقائق ملاط CMP، بما في ذلك السيليكا الغروية والسيريا والألومينا ضمن نطاق 0.05–10 micron، ودقائق Cu/Ti/Ta/TiN الناتجة عن شطفات الفرشيات بعد CMP، والفلوريد الناتج عن عمليات الحفر الرطب، وكحول الأيزوبروبيل (IPA) من نفايات مذيبات أجهزة الطلاء الدوارة، والمواد الخافضة للتوتر السطحي الأيونية وغير الأيونية، والمواد الصلبة لمقاوم الضوء، وكميات كبيرة من المياه فائقة النقاء (UPW) المرفوضة منخفضة المواد الصلبة العالقة. أفاد مصنعو 2026 في هذا الممر بمعالجة مياه صرف عمليات إنتاج ranging between 50–400 m³/d، في حين تصل المواد الصلبة العالقة في تيارات مياه صرف CMP إلى 200–2,000 mg/L، مقابل أقل من 50 mg/L في تيارات الشطف العامة. ويشكل التباين البالغ 4–40× بين هذه التيارات السبب المباشر وراء عدم كفاية مروّق موحد عند إجراء فحص LASAN، وإعادة تقييم الاختيار بين DAF والمروّق ذي الصفائح المائلة كمرحلة ابتدائية في اجتماعات الإنفاق الرأسمالي عبر الممر.
ما الذي تفعله DAF فعليًا بمياه صرف مصانع أشباه الموصلات، وما الذي لا تفعله
تذيب وحدة التعويم بالهواء المذاب الهواء في تيار معاد الضغط عند ضغط يتراوح بين 4–6 bar، ثم تطلقه عبر رؤوس إبرية أو فوهات إلى خلية التعويم عند الضغط الجوي. يخرج الهواء المذاب على شكل سحابة من فقاعات دقيقة؛ فقدرة مولد Micro Bubble Generator من DAF Corp على إنتاج فقاعات بحجم ثابت يبلغ 20–40 micron، بينما تنشر SigmaDAF نطاقًا يتراوح بين 30–50 micron لأنظمة DAF القياسية. تلتصق هذه الفقاعات بالندف المعالجة كيميائيًا لتطفو إلى مكشطة سطحية، بينما تغادر المياه المروّقة أسفل جدار الفصل. ولعمليات مصانع أشباه الموصلات، تتوافق هذه الآلية جيدًا مع الدقائق العالقة وكتل مقاوم الضوء والزيوت الناتجة عن مناشير الأسلاك والتجليب، وكذلك油脂 والملوثات العائمة التي لا تستقر جيدًا بالجاذبية.
تصل كفاءة الإزالة المنشورة لعائلة FC Maximizer الدائرية إلى 92–98% من المواد الصلبة العالقة عند تدفقات خام ranging between 10–11,000 GPM و2,000 PPM من المواد الصلبة العالقة، مع بقاء المواد الصلقة القابلة للترشيح في المياه المعالجة الخارجة باستمرار أقل من 20 mg/L، ووصول المواد الطافية المكثفة إلى 2–4% dry solids؛ أما عائلة RC UniMax المستطيلة فتحقق إزالة للمواد الصلبة العالقة ranging between 85–90% عند تدفقات من 10–1,000 GPM. وتبلغ إزالة الزيوت والملوثات العائمة عادةً أكثر من 90%. وبما أن المواد الطافية تغادر الخلية بتركيز solids يتراوح بين 2–4%، فإن مكابس الترشيح ذات الألواح والإطار downstream تستقبل حجمًا أقل بكثير مما تستقبله من رواسب المروّق، ما يمثل عنصرًا مهمًا في تكاليف التشغيل لمصانع أشباه الموصلات. تتجاوز معظم مصانع تشاتسورث حد 300 mg/L للمواد الصلبة العالقة لدى LASAN بعد تفريغ معدات CMP من دون وجود DAF في مقدمة خط المعالجة، بينما يعمل نظام HydropureWater ZSQ DAF system بحجم صحيح على خفض هذه التجاوزات إلى ما دون 5% من الحد اليومي. وتصل وحدات الاختبار من Spectrum Water وWesTech وDAF Corp routinely خلال يوم واحد على مقطورة أو منصة جاهزة.
تتمثل نقاط الضعف المعروفة لتقنية DAF في التيارات المستخدمة في مصانع أشباه الموصلات في أنها لا تذيب المعادن أو الفلوريد، ولا تزيل السيليكا الغروية الأصغر من 10 micron؛ إذ لا تزال هذه الملوثات تحتاج إلى ترسيب كيميائي باستخدام الجير أو NaOH مع مادة متخثرة، أو إلى تبادل أيوني خاص بإزالة الفلوريد أو معالجة تنقية بغشاء التناضح العكسي في المراحل التالية. كما أن التيارات شديدة الحرارة (>40 °C) أو مرتفعة تركيز IPA تتسبب في انهيار طبقة الفقاعات، ولذلك يجب تبريدها أو معادلتها في المراحل السابقة. ينبغي التعامل مع DAF على أنها مروّق ابتدائي للمواد الصلبة العالقة والملوثات العائمة ومقاوم الضوء، وليس جهازًا لتحقيق الامتثال فيما يخص المعادن الذائبة أو الفلوريد.

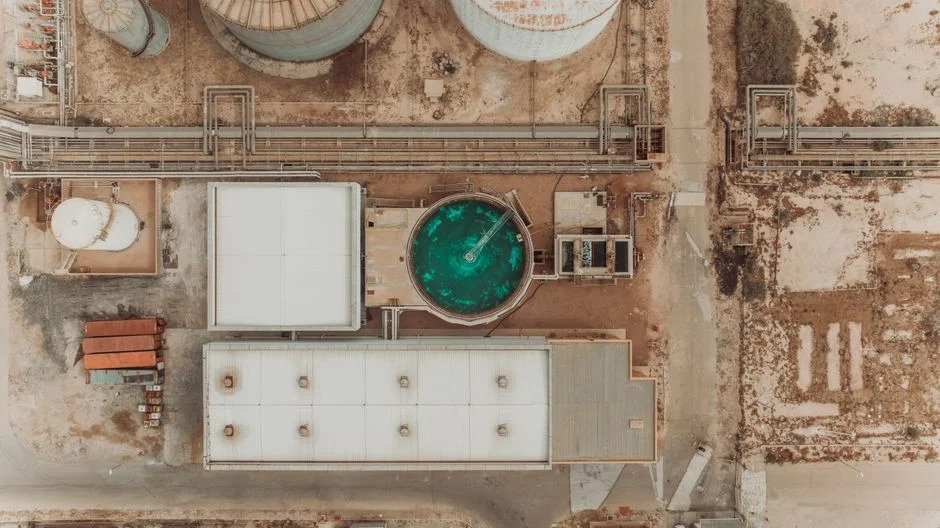

ما الذي لا يزال المروّق ذو الصفائح المائلة أو مروّق الجاذبية يؤديه بكفاءة في مصرف مصنع أشباه الموصلات
تحقق مروّقات الصفائح المائلة مكانتها في مصرف مصنع أشباه الموصلات عندما تكون المواد قابلة للاستقرار الحقيقي بالجاذبية. تبلغ حمولة السطح المقدرة لـمروّق الصفائح المائلة من HydropureWater بين 20–40 m/h، ما يمنحها مساحة أرضية صغيرة جدًا لإزالة الحصى ونفايات الخرز الزجاجي والجزء المعدني الثقيل من ملاط CMP الذي يترسب بالجاذبية. لا تحتاج وحدات الصفائح المائلة إلى جهاز تشبع أو مضخة إعادة تدوير أو أنبوب خلط الهواء أو ناقل كاشط، لذلك تنخفض تكاليف التشغيل بدرجة ملموسة على التيارات النظيفة، كما تتحمل زيادات التدفق حتى 1.5× التدفق التصميمي من دون انهيار طبقة الفقاعات الذي يؤثر في DAF.
ميزة أخرى مشروعة هي كفاءة استخدام المواد الكيميائية. يمكن لوحدات الصفائح المائلة من HydropureWater خفض استهلاك المواد التخثرية والمتخثرة بنسبة تصل إلى 30% مقارنة بخط DAF فقط، من خلال إعادة تدوير الحمأة المستقرة لتكوين نواة للندف؛ وهي أداة مفيدة عندما تمثل تكلفة البوليمر بندًا مهمًا وتكون المياه الواردة منتظمة. أما القيد الحقيقي في عمليات مصانع أشباه الموصلات فهو أن أداء وحدات الصفائح المائلة ينهار أمام المواد التي تولدها هذه المصانع بكميات كبيرة، مثل دقائق Cu/Ti الأصغر من 50 micron، ورغوة IPA، ومقاوم الضوء، والملوثات العائمة. وتصل نسبة الإزالة في هذه التيارات عادةً إلى 60–75% من المواد الصلبة العالقة، وهي أقل بكثير مما تتوقعه LASAN في المياه الواردة بعد تفريغ المعدات. ويناسب الاستخدام إزالة الحصى في المرحلة الأمامية، أو المعالجة التنقيحية بعد DAF، أو دوائر UPW المرفوضة المنفصلة حيث تقل المواد الصلبة العالقة باستمرار عن 150 mg/L وتقل الملوثات العائمة عن 50 mg/L.
مقارنة DAF بالمروّق لمعالجة مياه صرف أشباه الموصلات في تشاتسورث لعام 2026
فيما يلي جدول يمكن للمهندس التقاط صورة له وإدراجه في عرض الإنفاق الرأسمالي يوم الجمعة. يستند جانب DAF إلى أداء FC Maximizer / RC UniMax المنشور (S1) ونطاق SigmaDAF القياسي للفقاعات البالغ 30–50 micron (S4)، بينما يستند جانب وحدات الصفائح المائلة إلى مواصفات خزان الترسيب عالي الكفاءة HydropureWater JY.
| المعامل | DAF (FC Maximizer / RC UniMax / SigmaDAF) | مروّق الصفائح المائلة (HydropureWater JY) |
|---|---|---|
| إزالة المواد الصلبة العالقة من مياه صرف المصنع | 85–98% (دائرية 92–98%، مستطيلة 85–90%) | 60–75% للدقائق الأصغر من 50 μm؛ ونسب أعلى للحصى |
| هندسة الفقاعات / الصفائح | فقاعات دقيقة 20–50 μm (DAF Corp / SigmaDAF) | صفائح مائلة بحمولة سطح 20–40 m/h |
| إزالة الملوثات العائمة والزيوت | عادةً أكثر من 90% | ضعيفة؛ المواد الطافية لا تستقر |
| دقائق Cu / Ti / Ta (بعد CMP) | قوية بعد التخثر / التندف | ضعيفة؛ الجزء الأصغر من 50 μm ينتقل مع المياه |
| مقاوم الضوء ورغوة IPA | فعالة مع مقاوم الضوء؛ يجب تهدئة IPA | غير فعالة؛ الرغوة تنكسر تحت الكاشطة |
| جفاف الحمأة الخارجة من الوحدة | 2–4% dry solids (مواد طافية مكثفة) | 0.5–2% في التدفق السفلي؛ حجم أكبر للجفاف |
| نطاق التدفق لكل وحدة | 10–11,000 GPM (48–450 GPM للمنصة) | نطاق أصغر لكل خزان؛ تشغيل متوازي للتدفقات العالية |
| مادة التصنيع القياسية | فولاذ مقاوم للصدأ 304L؛ و316SS اختياري | خيارات 304/304SS أو PP / FRP |
| نطاق الإنفاق الرأسمالي (لكل GPM تصميمي) | أعلى؛ خط ملحقات كامل | أقل بنسبة 30–60% عند التدفق المكافئ |
| محركات تكاليف التشغيل | البوليمر، طاقة جهاز التشبع، مناولة المواد الطافية | استخدام أقل للمواد الكيميائية؛ لا توجد طاقة لجهاز التشبع |
| المساحة الأرضية (لتدفق 50 m³/h) | 25–40 m² بالإضافة إلى منصة معالجة كيميائية 4–6 m² | 12–20 m² |
| الحساسية لزيادات التدفق | متوسطة؛ قد تنهار طبقة الفقاعات عند >1.5× | متينة أعلى من 1.5× التدفق التصميمي |
| مدة التوريد / التشغيل التجريبي | إعداد المنصات يوم واحد؛ الأنظمة المصممة هندسيًا من 8–16 weeks | الوحدات القياسية من 4–10 weeks |
| موقف تدقيق IPP لدى LASAN في 2026 | مياه واردة مستقرة للمراحل التالية BW/RO | خطر أعلى لتجاوز Cu والملوثات العائمة |
قاعدة القرار: إذا كان متوسط المواد الصلبة العالقة اليومي في مصرف المصنع المجمع أعلى من 150 mg/L، أو كانت الملوثات العائمة أعلى من 50 mg/L، أو كان معدل تفريغ معدات CMP أكثر من مرة في الوردية، فاختاروا DAF افتراضيًا كمرحلة ابتدائية. استخدموا مروّق الصفائح المائلة في المرحلة التالية للتنقية أو إزالة الحصى، وليس كمرحلة ابتدائية. وللاطلاع على دراسة أعمق لتوازن كتلة النحاس وإطار التصريف الصفري حول مرحلة DAF الابتدائية، راجعوا دليل معالجة مياه صرف النحاس لمصانع الرقائق لعام 2026.

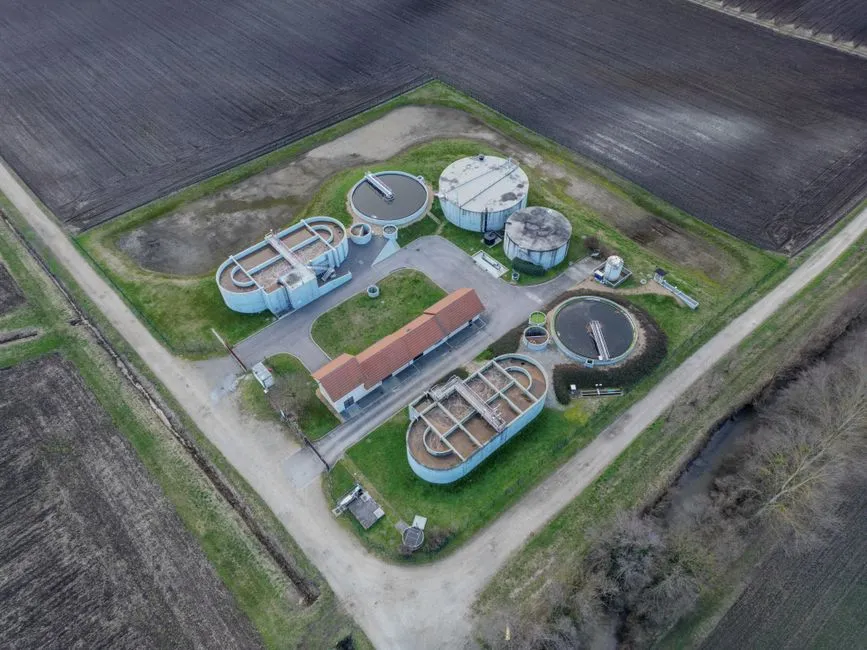

إطار الامتثال في 2026: حدود LASAN وIPP وHyperion
السبب الذي يجعل مهندس تشاتسورث غير قادر على تأجيل هذا القرار هو أن نطاق المتطلبات التنظيمية أصبح أكثر تشددًا. أضافت دورة تجديد IPP لدى LASAN للفترة 2024–2026 عناصر Cu والمواد الصلبة العالقة والملوثات العائمة ودرجة الحموضة وإجمالي المواد العضوية السامة إلى قائمة المراقبة التصنيفية للمستخدمين الصناعيين الكبار في مصانع أشباه الموصلات المصنفة ضمن SIC 3674، وأصبح تصريح JWPCP يتابع متوسطًا شهريًا أكثر تشددًا للنحاس. وتتراوح عتبات المعالجة السابقة للصرف في هذه الحوض عادةً بين حد يومي أقصى قدره 300 mg/L للمواد الصلبة العالقة عند نقطة الدخول، وحدود للملوثات العائمة في بعض خطوط المجاري، ومعادن Cu وPb وNi وAg الخاضعة للمعايير الفيدرالية التصنيفية الواردة في 40 CFR 403. تعمل DAF قبل أي مروّق لاحق أو مفاعل حيوي غشائي أو مرحلة تنقية بغشاء التناضح العكسي على تقليل خطر التجاوزات، لأنها تعمل كعازلة أمام تقلبات المواد الصلبة العالقة بين تيارات CMP وتيارات الشطف العامة، والتي تصل إلى 4–40×.
يتكون هيكل الامتثال من طبقات: المعايير الفيدرالية التصنيفية في 40 CFR 403، ولائحة الرقابة على مياه الصرف الصناعي لدى LASAN، وتصريح JWPCP الخاص بمخرج المياه لديكم. يوضح دليل الامتثال للوائح معالجة مياه الصرف الأمريكية لعام 2026 هذه البنية كاملة. عمليًا، يحتاج المهندس إلى مرحلة ابتدائية تتحمل عينة الفحص التي يجمعها مفتش LASAN أثناء تفريغ معدات CMP، وهذا هو الدليل الهندسي لصالح DAF في هذا الممر.
تقدير الحجم والمساحة الأرضية وتكاليف التشغيل لمصنع في تشاتسورث
تتراوح معظم مصانع تشاتسورث ضمن نطاق 4–300 m³/h، وهو ما يتوافق مباشرةً مع نطاق الطرازات القياسية لـنظام HydropureWater ZSQ DAF. عند نقطة تصميم قدرها 50 m³/h (نحو 220 GPM)، تحتاج حزمة DAF نموذجية إلى مساحة أرضية ranging between 25–40 m²، بالإضافة إلى منصة معالجة كيميائية بمساحة 4–6 m²، مع خزان من 304L/316SS ولوحة PLC. يحتاج مروّق الصفائح المائلة المكافئ عند التدفق نفسه إلى 12–20 m²، لكنه يحقق إزالة أقل بوضوح للتيار الفرعي الذي يسبب تجاوزات LASAN.
إطار تقديري لتكاليف اجتماع الإنفاق الرأسمالي يوم الجمعة: يبلغ الإنفاق الرأسمالي لحزمة DAF قيمة أولية منخفضة من خانة الآحاد بالدولار لكل GPM من التدفق التصميمي كتقدير تقريبي، بينما تكون تكلفة خيار الصفائح المائلة أقل عادةً بنسبة 30–60%. تتأثر تكاليف تشغيل DAF أساسًا بجرعة البوليمر (عادةً 2–10 mg/L في مياه صرف المصنع المعالجة كيميائيًا)، وطاقة مضخة إعادة تدوير جهاز التشبع، ومناولة المواد الطافية؛ وفي المقابل، يستبدل المروّق ذو الصفائح المائلة هذه العناصر بمواد كيميائية أقل، 但是 مع تدفق سفلي أكثر رطوبة يتعين على خط التجفيف اللاحق استيعابه. يُفضل تحديد حجم معالجة الحمأة اللاحقة باستخدام مكبس ترشيح ذي ألواح وإطار بمساحة ranging between 1–500 m²، وتحديد منظومة توصيل المواد الكيميائية عبر منصة خلط وتجرع بوليمر جاهزة. وللإشارة، يورد خط Spectrum Water من DAF وحدات بمعدل 50–1,000 GPM على مقطورة أو منصة جاهزة للتشغيل مع تغذية كيميائية مدمجة، ما يمثل مرجعًا مفيدًا لجدول التركيب في موقع محدود المساحة بتشاتسورث.
| التدفق (m³/h) | مساحة DAF (m²) | مساحة المروّق (m²) | ملاحظات |
|---|---|---|---|
| 10 | 10–15 | 5–8 | اختبار أولي / خط MEMS صغير |
| 50 | 25–40 | 12–20 | مصنع متوسط الحجم نموذجي |
| 150 | 60–90 | 30–50 | مصنع متعدد المعدات / تجمع فوتوني |
| 300 | 120–180 | 55–95 | قدرة مجاورة لمراكز بيانات فائقة الحجم |
اربطوا المعالجة الكيميائية بـنظام الجرعات الكيميائية الأوتوماتيكي من HydropureWater، واربطوا معالجة الحمأة اللاحقة بـمكبس الترشيح ذي الألواح والإطار من HydropureWater. اختبروا النظام تجريبيًا دائمًا قبل إصدار أمر الشراء؛ فشركات Spectrum Water وDAF Corp وClearwater Industries تشير جميعها إلى أن اختبارات الجرار والاختبارات الميدانية هي أقل أشكال الإنفاق الأولي خطورة.
اختبارات التشغيل التجريبي ومعايير القبول قبل إصدار أمر الشراء
يعد الاختبار الميداني لمدة 4–8 weeks أرخص أشكال التأمين على حزمة DAF بقيمة $300–500k. خذوا عينات من مصرف CMP ومن شطافة الفرشاة بعد CMP ومن المياه المرفوضة من UPW العامة على نحو منفصل، وعرضوا كلًا منها إلى DAF التجريبية وإلى اختبار جراري موازٍ باستخدام هندسة الصفائح المائلة. ثبّتوا معايير النجاح كتابةً قبل بدء الاختبار: هدف إزالة المواد الصلبة العالقة (استهدفوا أكثر من 90% في تيار CMP)، وبقايا Cu في المياه المعالجة الخارجة، وبقايا الملوثات العائمة، ونطاق جرعة البوليمر، ونسبة المواد الصلبة في المواد الطافية، وحساسية ارتفاع IPA (عادةً ارتفاع قدره 10% في IPA). أصرّوا على استخدام 304L أو 316SS للأجزاء المبللة، وعلى لوحة PLC مزودة بقياس عن بعد لدعم سجل تدقيق LASAN، وعلى ضمان أداء مرتبط بنطاقات المياه الواردة المقاسة لديكم، لا بالقيم النظرية القصوى. ولمعرفة تدفق العملية الأوسع حول DAF كمرحلة ابتدائية في خط معالجة مياه صرف تصنيع الدوائر المتكاملة، يمكن الرجوع إلى دليل العمليات لعام 2026 المتاح على الموقع كمرجع إضافي.
الأسئلة الشائعة
هل تختار المصانع DAF أم المروّق لمعالجة مياه صرف أشباه الموصلات في تشاتسورث في 2026؟
اختاروا DAF كمروّق ابتدائي لأي مصنع أشباه موصلات في تشاتسورث في 2026 عند وجود ملاط CMP أو مقاوم الضوء أو زيوت مناشير الأسلاك والتجليب أو ملوثات عائمة، وأضيفوا مروّق الصفائح المائلة في المرحلة التالية للتنقية. استخدموا DAF افتراضيًا عندما يتجاوز متوسط المواد الصلبة العالقة في المصرف المجمع 150 mg/L أو تتجاوز الملوثات العائمة 50 mg/L؛ أما إذا كان التيار يتكون فعليًا من مواد قابلة للاستقرار من الحصى وتلك العتبات، فيكفي استخدام المروّق وحده.
كم يمكن لـ DAF إزالة من المواد الصلبة العالقة في مياه صرف CMP؟
تزيل DAF المطابقة لمعيار FC Maximizer / SigmaDAF القياسي نسبة ranging between 85–98% من المواد الصلبة العالقة في مياه صرف CMP المعالجة كيميائيًا، مع بقاء المواد الصلبة القابلة للترشيح في المياه المعالجة الخارجة أقل باستمرار من 20 mg/L، وتركيز solids في المواد الطافية يتراوح بين 2–4%. والقيد هو السيليكا الغروية الأصغر من 10 micron والنحاس الذائب والفلوريد؛ إذ تمر هذه الملوثات عبر DAF وتحتاج إلى الترسيب أو التبادل الأيوني أو التناضح العكسي في المرحلة اللاحقة.
هل يكفي مروّق الصفائح المائلة وحده لمصنع أشباه موصلات في تشاتسورث؟
يكفي فقط إذا كان المصرف المجمع يعمل بأقل من 150 mg/L من المواد الصلبة العالقة وأقل من 50 mg/L من الملوثات العائمة، من دون عمليات تفريغ لمعدات CMP أو رغوة IPA. وفي مصرف مصنع أشباه موصلات حقيقي في تشاتسورث، يحقق المروّق إزالة ranging between 60–75% من المواد الصلبة العالقة في الدقائق الأصغر من 50 micron، بينما تتجاوز المواد الصلبة العالقة عند نقطة الدخول حد LASAN البالغ 300 mg/L أثناء التفريغ؛ لذلك فإن البدء بـ DAF هو الخيار الأكثر أمانًا.
ما حدود التصريف المطبقة في 2026 على مصنع أشباه موصلات في تشاتسورث؟
الإطار المطبق هو المعايير الفيدرالية التصنيفية في 40 CFR 403، ولائحة الرقابة على مياه الصرف الصناعي لدى LASAN، وتجديد IPP للفترة 2024–2026، وتصريح JWPCP الخاص بمخرج المياه لديكم؛ وعادةً ما يكون الحد اليومي الأقصى للمواد الصلبة العالقة عند نقطة الدخول 300 mg/L، مع حدود تصنيية للمعادن Cu وPb وNi وAg. راجعوا دليل الامتثال للوائح معالجة مياه الصرف الأمريكية لعام 2026 للاطلاع على الإطار متعدد المستويات كاملًا.
هل ما زلت أحتاج إلى جرعات كيميائية مع DAF في مياه صرف مصنع أشباه الموصلات؟
نعم. التخثر والتندف ضروريان للوصول إلى نطاق إزالة المواد الصلبة العالقة البالغ 85–98% في مياه صرف المصنع؛ فـ DAF من دون معالجة كيميائية ليست سوى خزان تهوية. يتم ذلك من خلال خلطة بوليمر جاهزة ومنصة جرعات مثل نظام الجرعات الكيميائية الأوتوماتيكي من HydropureWater، ويُحدد نطاق الجرعة أثناء اختبارات الجرار قبل التشغيل التجريبي.
