موضع نظام DAF داخل محطة المعالجة في فانكوفر
تُبنى محطة معالجة مياه الصرف الصناعي (ETP) على ثلاث طبقات: المعالجة الأولية للفصل الفيزيائي الكيميائي (ترسيب المواد الصلبة العالقة، وضبط الأس الهيدروجيني، والتلبيد)، والمعالجة الثانية للخفض البيولوجي للمواد العضوية الذائبة تحت ظروف هوائية أو لاهوائية، والمعالجة الثالثة لتلطيف بقايا المواد غير العضوية والكائنات الدقيقة باستخدام الكلور أو الشب، بحسب ملخص الهندسة الكيميائية على Quora (2024). يندرج التعويم بالهواء المذاب (DAF) في خانة المعالجة الأولية أو الثانية، ولا يصلح أن يكون خط معالجة مستقلاً بذاته.
في محطة معالجة مياه صرف مصفاة تكرير، يُوضع DAF بين فاصل النفط والماء من فئة API والمفاعلات الحيوية؛ ذلك أن الزيت المستحلب الذي يصل إلى المفاعل الحيوي يكسو البكتيريا بغشاء يخنق المستعمرة البكتيرية، بحسب شرح Quora لوحدة DAF في المصافي (يوليو 2024). أما في مصنع فانكوفر، فيُعد DAF المروّق الأولي المعياري حين تحمل المياه الداخلية دهونًا وزيوتًا وشحومًا (FOG)، أو زيتًا مستحلبًا، أو مواد صلبة عالقة دقيقة. ولا تُضاف المعالجة الحيوية في المرحلة اللاحقة إلا إذا اشترطت حدود BOD/COD في لائحة استخدام المجاري رقم 299 في مترو فانكوفر ذلك في إذن التصريف. وقد تكفي وحدة مستقلة من نظام التعويم بالهواء المذاب (DAF) مع جرع كيميائية حين يقتصر هدف التصريف على الامتثال لحدود TSS وFOG دون خفض بيولوجي. ينبغي لمشتري فانكوفر أن يحتفظ بهذه البنية الثلاثية في ذهنه عند قراءة عروض الموردين: DAF مرحلة واحدة، لا المحطة بأكملها.
تحديد حجم DAF في فانكوفر: مدخلات التدفق وFOG وTSS
قبل أن يقدّم أي مورّد سعرًا لموديل DAF، على المشتري تجهيز حزمة بيانات ثابتة. تشتمل المدخلات المطلوبة على متوسط التدفق وأقصى تدفق ساعي بالمتر المكعب/ساعة، وتركيز TSS في المياه الداخلية بالملغم/لتر، وتركيز FOG بالملغم/لتر، والأس الهيدروجيني، ودرجة حرارة مياه الصرف، ومعامل ذروة يلتقط أسوأ ساعة مقارنة بالمتوسط اليومي. وبرودة مناخ فانكوفر الذي تنخفض فيه حرارة المياه الداخلية إلى نطاق 8-15 °C غالبًا خلال أشهر الشتاء، تتباطأ حركية التلبيد وتقل سرعة صعود الفقاعات؛ لذا يجب تقييد نطاق الحرارة في ورقة البيانات بدلًا من افتراضه. وتُكتب أهداف الأداء في المواصفة على هيئة إزالة 90-95% من TSS، و90-95% من FOG، و90-95% من BOD غير الذائب، بحسب كتيب DAF من H2Flow (S1). هذه أرقام أداء للوحدة DAF وحدها، لا لأداء المحطة كاملة. ويُحسب الحمل الهيدروليكي على أساس التدفق الأقصى لا المتوسط، ولهذا يُعامل خزان المعادلة في المنبع باعتباره معدات معيارية. تتناسب المساحة السطحية وزمن تلامس الفقاعات طرديًا مع التدفق: تضخ مضخة الإرجاع 20-40% من المياه المروّقة، وتشبعها بالهواء، ثم تحرر فقاعات يتراوح قطرها بين 30 و50 ميكرونًا عند مدخل DAF (كتيب H2Flow، S1). ومن دون حزمة البيانات هذه، يبقى اختيار الموديل ضربًا من التخمين.
مطابقة قطاعات فانكوفر بفئة موديل DAF
تتيح نطاقات الموديلات المنشورة من H2Flow للمشتري في فانكوفر ربط مزيج القطاعات المحلية بفئة DAF محددة، بدلًا من طلب منصة عامة. يستند الجدول التالي إلى نطاقات التدفق الواردة في كتيب H2Flow (S1) مباشرةً.
| القطاع / حالة الاستخدام في فانكوفر | نطاق التدفق المعتاد | فئة موديل H2Flow المقترحة | ملاحظات |
|---|---|---|---|
| تصنيع الأغذية (مخابز، مأكولات بحرية، مشروبات، ألبان) | 5-180 m3/hr | Alpha (5-180 m3/hr) أو Delta (5-150 m3/hr) | FOG مرتفع وTSS متوسط؛ يناسب حامل الألواح Delta المساحات الأرضية الضيقة في فانكوفر. |
| محالج المأكولات البحرية الكبيرة / مصانع نهر فريزر | 200-260 m3/hr | PWL (200-260 m3/hr) | تصميم مفتوح، وتدفق مرتفع، وحمل عالٍ من المواد الصلبة. |
| اللب والورق / مصنع كرافت | 225-550 m3/hr لموديل Gamma، وحتى 2,500 m3/hr لموديل SPC | Gamma أو SPC، بعد المعالجة الحيوية | في دراسة مصنع الكرافت التي أعدتها جامعتا Aalto/UBC في تشيلي، وُضع DAF بعد المعالجة الحيوية والتخثير الكيميائي، فأزال نحو 40% من COD المتبقي ونحو 60% من اللون (جامعة Aalto، 2021). |
| تشغيل المعادن والماكينات | 5-150 m3/hr | Delta بحامل ألواح | زيوت مستحلبة وجسيمات دقيقة؛ كسر المستحلب كيميائيًا في المنبع شرط لازم. |
| صيانة السفن والفضاء والنقل | 5-180 m3/hr عادةً، مع دفعات متقطعة | Alpha مع خزان معادلة | يلزم خزان المعادلة لامتصاص الدفعات؛ ويغطي SPC المواقع ذات التدفق المرتفع جدًا والمواد الصلبة الخفيفة إلى المتوسطة (16-2,500 m3/hr). |
| أشباه الموصلات وخدمات التقنية النظيفة | 5-150 m3/hr | Delta بحامل ألواح، مهمة تلطيف | مواد صلبة منخفضة وبصمة ضيقة؛ يُضاف الترشيح الفائق في المصب لمزيد من التلطيف. |
وفي قطاع اللب والورق تحديدًا، يصف منشور Aalto/UBC (2021) محطة معالجة في مصنع كرافت كان تسلسلها القائم: ترويقًا، ثم معادلة للأس الهيدروجيني، ثم معالجة حيوية، ثم تخثير كيميائي وتلبيد، وأخيرًا DAF، حيث فصلت الوحدة نحو 40% من COD المتبقي و60% من اللون قبل الترشيح القرصي والتبريد. هذا التسلسل (المعالجة الحيوية أولًا ثم DAF تلطيفًا ثانيًا) هو التكوين الواجب اتباعه حين يقود اللون وCOD المتبقي، لا FOG الخام، متطلبات التصميم.
مواصفات الأداء التي يجب أن تحققها محطة فانكوفر
جدول المعاملات التالي هو ما يلزم أن يضعه المشتري في طلب عرض الأسعار ليتقيد كل الموردين بأرقام موحدة. تدعم كل قيمة كتيب DAF من H2Flow (S1)، باستثناء نطاق حجم الفقاعات الذي يستند إلى إجابة Quora عن DAF في المصافي (يوليو 2024).
| المعامل | المواصفة | المصدر |
|---|---|---|
| إزالة TSS (وحدة DAF وحدها) | 90-95% | كتيب H2Flow (S1) |
| إزالة FOG (وحدة DAF وحدها) | 90-95% | كتيب H2Flow (S1) |
| إزالة BOD غير الذائب (وحدة DAF وحدها) | 90-95% | كتيب H2Flow (S1) |
| حجم الفقاعات الدقيقة، حلقة الإرجاع | 30-50 ميكرونًا | كتيب H2Flow (S1) |
| حجم الفقاعات الدقيقة، خدمة المصافي | 10-100 ميكرون | إجابة Quora عن DAF في المصافي (يوليو 2024) |
| تدفق الإرجاع كنسبة من المياه المروّقة | 20-40% | كتيب H2Flow (S1) |
| جفاف الحمأة المُكشَطة | 4-12% مواد صلبة جافة، قابل للضبط بسرعة الكاشطة وارتفاع الحاجز | كتيب H2Flow (S1) |
| إمداد الهواء | هواء مضغوط مخصص، وخزان تشبع، وصمامات تهوية | كتيب H2Flow (S1) |
| التحكم | لوحة PLC مركزية إضافة إلى لوحة تحكم هوائية | كتيب H2Flow (S1) |
ملاحظتان عمليتان: سرعة الكاشطة وارتفاع الحاجز القابل للضبط هما أداتا المشغل الرئيسيتان للوصول إلى جفاف الحمأة المستهدف ضمن نطاق 4-12%. كما يجب تحجيم مضخة الإرجاع وخزان تشبع الهواء معًا؛ فتقصير أي منهما يهبط بإنتاج الفقاعات وكفاءة الإزالة.

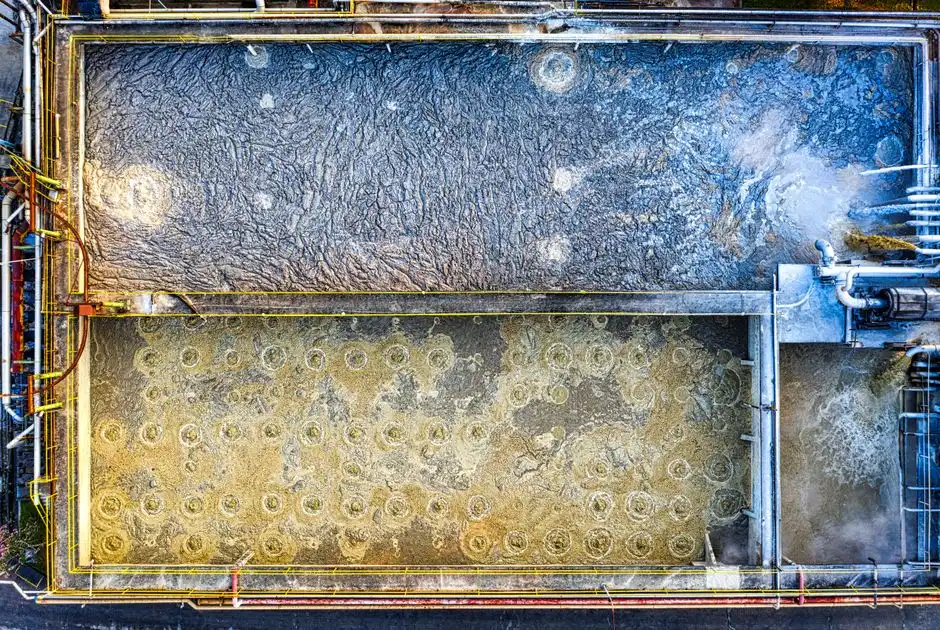

مكوّنات نظام DAF الكامل في موقع فانكوفر
لا يُعد خزان DAF المجرد نظامًا متكاملًا. يورد كتيب H2Flow (S1) أحد عشر مكوّنًا لنظام DAF الكامل، وعلى مشتري فانكوفر رفض أي عرض يغفل أكثر من واحد منها: خزان معادلة لتدفق المياه الداخلية مع خلط، وتصفي لحماية المضخات، ومضخات تغذية، وجرع كيميائية لضبط الأس الهيدروجيني ومادة مُخثِّرة ومادة مُلبِّدة، ونظام تحضير بوليمر، وخزانات تلبيد أو تلبيد داخل الأنبوب، ومضخات حمأة، وتخزين حمأة، ولوحة تحكم هوائية، ولوحة PLC مركزية، وإمداد هواء مضغوط؛ مع خيار تجفيف الحمأة أو إضافة تلطيف بيولوجي. وتُعد المعادلة غير قابلة للتنازل في مصانع الأغذية والبحرية في فانكوفر التي تصرّف مياهها على دفعات؛ إذ تتجاوز التدفقات القصوى بدونها القدرة الهيدروليكية لوحدة DAF. ويحوّل تحضير البوليمر والجرع الكيميائية المروّق من مروق بسيط إلى عملية فيزيائية كيميائية، بحسب H2Flow (S1). وفي المنبع، يُعد نظام الجرع الكيميائي الأوتوماتيكي ومصفاة القضبان الميكانيكية الدوّارة من البنود المعيارية. وفي المصب، يحوّل مكبس الترشيح بالصفائح والإطارات الحمأة المُكشَطة بنسبة 4-12% مواد صلبة جافة إلى كعكة قابلة للمناولة؛ ومن دون التجفيف، تصبح تكاليف مناولة الحمأة البند الذي يربك ميزانية التشغيل. وللمعالجة الحيوية المُغلَّفة الجاهزة، راجع تصميم محطة معالجة مياه الصرف المُغلَّفة للمواقع الصناعية الكندية.
مسار الامتثال في كولومبيا البريطانية ومترو فانكوفر عام 2026
تخضع التصريفات إلى شبكة المجاري الصحية في مترو فانكوفر للائحة استخدام المجاري رقم 299، التي تفرض حدودًا لمياه الصرف التجاري الصناعي تشمل TSS وFOG وBOD والأس الهيدروجيني والمعادن ودرجة الحرارة؛ وتعلوها لائحة Municipal Sewage Regulation في كولومبيا البريطانية بوصفها الإطار التنظيمي provincial لتفريغ مياه الصرف وإعادة الاستخدام. حين يحقق DAF حدود TSS وFOG المنصوص عليها في اللائحة، يكون التصريف إلى شبكة المجاري هو المسار الأقل تكلفة؛ أما تصريف المياه المعالجة مباشرة إلى مجرى مائي فيستوجب قانون الإدارة البيئية في كولومبيا البريطانية (BC Environmental Management Act) وتصريحًا إضافيًا. ويتمثل المسار العملي لمشتري فانكوفر في: التحقق من معايير اللائحة التي يجب أن يحققها DAF، وطلب موافقة مترو فانكوفر المكتوبة على جودة المياه المعالجة المقترحة قبل شراء المعدات لا بعد التشغيل، وإدراج ضبط الأس الهيدروجيني ومعادلة التدفق ومراقبة التصريف في تصميم النظام منذ مرحلة المواصفة. ونادرًا ما تستوفي منصة DAF مستقلة كل بنود اللائحة بمفردها؛ فعادةً ما تُضاف عمليات ضبط الأس الهيدروجيني والمعادلة والمراقبة المستمرة ضمن التصميم، ولهذا يظل عرض النظام الكامل (لا عرض الخزان وحده) هو خيار الشراء الوحيد القابل للدفاع. ويبيّن دليل اختيار مُصنِّع وحدات DAF كيفية التحقق من أن نطاق الأداء المُعلن من المورِّد يتطابق مع نطاق اللائحة قبل توقيع أمر الشراء.
الأسئلة الشائعة
ما حجم DAF المناسب لمصنع أغذية صغير في فانكوفر، وما البنود التي يجب أن يغطيها بند الميزانية؟
بالنسبة إلى مخبز أو مصنع ألبان أو مشروبات صغير يقع تدفقه الأقصى في النطاق 5-150 m3/hr، يفي موديل Alpha (5-180 m3/hr) أو Delta بحامل الألواح (5-150 m3/hr) بمتطلبات التدفق والبصمة، بحسب كتيب H2Flow (S1). ولا تنشر الدراسة أسعارًا، لذا على المشتري طلب عرض سعر مكتوب يفصّل الخزان ومضخة الإرجاع ونظام الهواء والجرع الكيميائي وتحضير البوليمر ولوحة PLC وتجفيف الحمأة، مع التأكد من إدراج المعادلة لأن إغفالها أكثر مفاجآت الميزانية تكرارًا في مشاريع الأغذية الصغيرة في فانكوفر. واستعن بـدليل التكلفة وتسعير أنظمة DAF الصناعية لعام 2026 لصياغة هذا الطلب قبل التواصل مع الموردين.
أي لائحة في مترو فانكوفر تضبط التصريف، وما حدود TSS وFOG؟
تحكم لائحة استخدام المجاري رقم 299 في مترو فانكوفر التصريف إلى شبكة المجاري الصحية، وتضع حدودًا لمياه الصرف التجاري الصناعي تشمل TSS وFOG وBOD والأس الهيدروجيني والمعادن ودرجة الحرارة. وتعلوها لائحة Municipal Sewage Regulation في كولومبيا البريطانية بوصفها الإطار provincial. ويستوفي DAF الذي يحقق قيم TSS وFOG الواردة في اللائحة شروط التصريف إلى المجاري بموجب إذن عادةً. ويستدعي التصريف المباشر إلى مجرى مائي تطبيق قانون BC Environmental Management Act والحصول على موافقة منفصلة. وينبغي للمشتري طلب موافقة مكتوبة من مترو فانكوفر على جودة المياه المعالجة المقترحة قبل توقيع أمر شراء المعدات، لا بعد التشغيل.
ما الذي يتحقق منه مشتري فانكوفر عند اختيار مورِّد نظام DAF للعمل في كولومبيا البريطانية؟
تأكدوا من قدرة المورِّد على توريد نظام متكامل من أحد عشر مكوّنًا (المعادلة والتصفية ومضخات التغذية والجرع الكيميائي وتحضير البوليمر والتلبيد ومضخات الحمأة وتخزينها ولوحتي التحكم الهوائية وPLC وإمداد الهواء المضغوط) من مصدر واحد، بحسب كتيب H2Flow (S1). وتحققوا من دعمه لإجراء تجربة أولية أو اختبار ميداني على مياه الصرف الفعلية في فانكوفر وعند حرارتها الفعلية، ومن قابلية منصة PLC للتكامل مع نظام SCADA القائم في الموقع. وتغطية الخدمة المحلية في كولومبيا البريطانية وتوثيق عمليات التشغيل في موقع صناعي كندي شرطان أساسيان لأي مشروع تحديث عام 2026؛ راجعوا دليل اختيار مُصنِّع وحدات DAF للحصول على قائمة مراجعة منظمة.
كيف تُعالَج الحمأة المُكشَطة من DAF بنسبة 4-12% مواد صلبة جافة في موقع فانكوفر؟
تُفرغ الكاشطة حمأة طافية بنسبة 4-12% مواد صلبة جافة، قابلة للضبط عبر سرعة الكاشطة وارتفاع الحاجز، بحسب كتيب H2Flow (S1). وفي مواقع فانكوفر، تُضخ هذه الحمأة عادةً إلى مكبس الترشيح بالصفائح والإطارات لتجفيفها وتحويلها إلى كعكة قابلة للمناولة قبل التخلص منها أو نقلها. ويُعد خزان المعادلة قبل DAF وخزان تخزين الحمأة بين DAF والمكبس البندين اللذين يضمنان تغذية مستقرة للمكبس ويحافظان على تشغيل مرحلة التجفيف عبر نمط التصريف الدفعي في مصنع فانكوفر.
