لماذا تُعدّ مياه صرف تصنيع الشاي تحديًا مختلفًا أمام مكبس الترشيح
مياه صرف تصنيع الشاي مزيج معقد يحتوي على ناعم أوراق الشاي المستهلكة، ومياه غسيل غنية بالعفص والبوليفينولات، وسائل عملية التخمر أو الاستخلاص. يتميز هذا المجرى بارتفاع الـ BOD والـ COD، وتلوّن شديد، وسيادة المواد الصلبة العضوية الانضغاطية على الحبيبات المعدنية. يتصرف الكيك الناتج عن هذه المادة كحمأة قابلة للانضغاط: حجم الحبيبات صغير، والمصفوفة تحتجز الماء واللون، وحركيات نزع الماء تخضع لبنية التلبب بقدر خضوعها لتركيز المواد الصلبة في التغذية. تصل معظم تغذية مصانع الشاي إلى المكبس بتركيز يقل كثيرًا عن نطاق 50–60% من المواد الصلبة، وهو النطاق الذي تعمل فيه مكابس الترشيح بأعلى كفاءة وفق دليل iwtremont لمكابس الترشيح؛ ولهذا السبب قلما يكون المكبس بمعزل عن بقية خط المعالجة وحدة العملية الصحيحة. كما أن اللون المرتبط بالبوليفينولات يجعل جودة الرشاحة — وليس جفاف الكيك وحده — محركًا أساسيًا للتصميم، وهو معامل غالبًا ما تتجاهله الشروحات العامة لمكابس الترشيح.
يترتب على ذلك نتيجتان عمليتان. أولًا، يجب أن ينطلق أساس تصميم أي خط نزع ماء في مصنع شاي من توصيف الحمأة (المواد الصلبة الكلية/المتغيرة، الجزء المتطاير، حمل البوليفينولات، الأس الهيدروجيني، الحرارة) لا من رقم طراز جاهز. وثانيًا، يجب أن يُجيب كل اختيار لاحق — هندسة المكبس، نوع القماش، سلسلة المعالجة الأولية — عن سؤال محدد حول تلك الحمأة: مدى انضغاطها، وكمية اللون الذي تحمله إلى الرشاحة، وما إذا كان الكيك سينفصل عن القماش بسهولة. تُعرض الأرقام الواردة في هذا المقال بالطريقة ذاتها: حين تتوافر قيمة منشورة ومراجعة على تغذية مماثلة مباشرة تُذكَر، وحين لا تتوافر تُسمَّى الفجوة ليتمكن المهندس من ردمها عبر اختبار جرة أو تجريبي بدلًا من افتراض رقم من دليل عام.
مكبس الألواح والإطارات أم الألواح ذات التجويف أم المكبس الغشائي: أيّها يناسب حمأة الشاي
هندسة الألواح والإطارات هي التكوين الأصلي والأوسع انتشارًا لمكابس الترشيح، بحسب كلٍّ من دليل iwtremont ومقالة ويكيبيديا عن مكبس الترشيح. وهي ملائمة للتشغيل الدفعي على خطوط الأرثوذكس منخفضة الإنتاج، وحيثما يُلزم غسل الكيك لاسترداد المواد الصلبة الذائبة من الشاي أو إزالة اللون من الكيك. أما مكابس الألواح ذات التجويف فتُلغي الإطارات؛ إذ يحمل كل لوح تجويفًا بحواف مائلة، فيتشكّل الكيك مباشرة بين لوحين ويسقط بسهولة عند فتح المكبس. تنص ورقة معلومات وكالة حماية البيئة الأمريكية EPA Fact Sheet: Recessed-Plate Filter Press (EPA 832-F-00-058، سبتمبر 2000) على أن مكابس الألواح ذات التجويف «يمكنها إنتاج أعلى تركيز للمواد الصلبة في الكيك بين جميع معدات نزع الماء الميكانيكية»، وأن استخدامها في التطبيقات الصناعية أكثر شيوعًا منه في محطات معالجة مياه الصرف البلدية — وهو ملاءمة مباشرة لمهام مصانع الشاي. تضيف المكابس الغشائية غشاءً مرنًا خلف كل لوح ومرحلة عصر هيدروليكي تدفع المواد الصلبة النهائية في الكيك إلى مستويات أعلى، مقابل زيادة في التكاليف الرأسمالية وتعقيد الصيانة؛ وهي تبريرها على خطوط CTC عالية الإنتاج للشاي الأسود أو الشاي الفوري، لا على مصانع الأرثوذكس الصغيرة. يمكن لمكبس ترشيح أوتوماتيكي بالكامل، بحسب مقالة ويكيبيديا عن مكبس الترشيح، العمل دون رقابة على مدار الساعة — وهو مناسب للمصانع التي تشهد ذروة موسمية وتريد فصل تشغيل المكبس عن تغطية المناوبات.
| الهندسة | أفضل ملاءمة لحمأة الشاي | النتيجة المتوقعة للمواد الصلبة في الكيك | ملاحظات تشغيلية |
|---|---|---|---|
| ألواح وإطارات | تشغيل دفعي على خطوط الأرثوذكس منخفضة الإنتاج؛ غسل الكيك | تشكّل حتى 50 مم من الكيك، قابل للتمديد إلى 200 مم (ويكيبيديا، مكبس الترشيح) | الهندسة الأكثر استخدامًا؛ بسيطة، تكاليف رأسمالية أقل (iwtremont) |
| ألواح ذات تجويف | مهام مصانع الشاي الصناعية؛ أعلى هدف للمواد الصلبة في الكيك | «أعلى تركيز للمواد الصلبة في الكيك بين جميع معدات نزع الماء الميكانيكية» (EPA 832-F-00-058، 2000-09) | استخدامها في التطبيقات الصناعية أكثر شيوعًا منه في البلديات (EPA 832-F-00-058، 2000-09) |
| غشائي (عصر) | خطوط CTC أو الشاي الفوري عالية الإنتاج | مواد صلبة نهائية أعلى في الكيك عبر مرحلة العصر | تكاليف رأسمالية أعلى؛ يُبرَّر بحجم الإنتاج لا في الخطوط الصغيرة |
| أوتوماتيكي بالكامل | تشغيل الذروة الموسمية؛ تشغيل دون حضور | نفس الهندسة اليدوية بدورة أوتوماتيكية | تشغيل دون رقابة 24/7 (ويكيبيديا، مكبس الترشيح) |
في أغلب ترقيات مصانع الشاي القائمة، ينحصر الخيار بين المكبس ذي الألواح ذات التجويف لتحقيق أعلى جفاف للكيك على هندسة واحدة، والمكبس الغشائي حينما يبرِّر حجم الإنتاج وتكلفة التخلص مرحلة العصر. يبقى مكبس ترشيح الألواح والإطارات الوحدة المرجعية الأنسب للاختبارات المخبرية والتجريبية، لأن هندسته بسيطة والبيانات تُقابَل على مكبس إنتاجي.

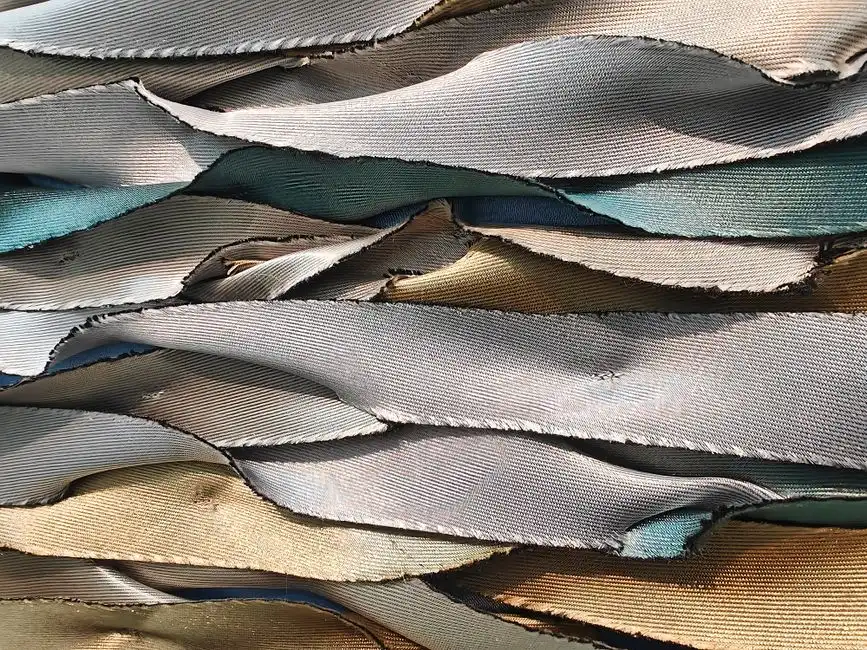

القماش ووسط الترشيح: قطن أم بولي بروبيلين أم متعدد الطبقات
كثيرًا ما يُساء توظيف اختيار القماش في عروض الموردين. أكثر الأدلة المنشورة قابلية للمقارنة على الأقمشة في الأبحاث هو دراسة الألواح والإطارات المنشورة في مجلة BRIN (المقالة 218 في JTL)، التي استخدمت قماش القطن وقماش الدرايل لترشيح حمأة منشطة مُحاكَاة (CaCO₃) بتركيز 1–4% وزنًا/وزنًا، وخلصت إلى تفوّق قماش القطن بكفاءة إزالة للمواد الصلبة بلغت 56.00% عند 4% وزنًا/وزنًا CaCO₃. ليس هذا رقمًا لمصنع شاي، لكنه استنتاج اتجاهي للمواد الصلبة العضوية الانضغاطية: قدّم قماش ليفي طبيعي منسوج أداءً أفضل في احتجاز المواد الصلبة من قماش الدرايل الأثقل على هندسة الألواح والإطارات. لم تُقدّم الدراسة نفسها رقمًا مماثلًا للأقمشة الصناعية على التغذية ذاتها، لذا يجب أن تُبرَّر أي استبدال من القطن إلى قماش صناعي عبر اختبار جرة أو اختبار بوشنر على حمأة شاي فعلية في الموقع، لا عبر ورقة بيانات القماش.
بالنسبة لمياه صرف الشاي تحديدًا، تُحدَّد عادةً أقمشة البولي بروبيلين المنسوجة أحادية或多头 متعددة الخيوط لتحملها الكيميائي ولمدى الأس الهيدروجيني الذي يغطي نطاق البوليفينولات والغسيل الحمضي الذي يتعرض له خط الشاي. تشير مقالة ويكيبيديا عن مكبس الترشيح إلى أن مساحات القماش النمطية تتراوح من 1 م² أو أقل على المقياس المختبري إلى 1000 م² في بيئة الإنتاج، مع توافر ألواح حتى 2000 م²، وإلى أن النفخ بالهواء قابل للتطبيق لتجفيف الكيك حينما تقع نفاذية الكيك في نطاق 10⁻¹¹ إلى 10⁻¹⁵ م². نطاق النفاذية هذا هو الرقم الذي يجب طلبه من مورِّد القماش للقماش المختار على حمأة الشاي، بدلًا من قيمة مفترضة من منحنى عام.
تسلسل المعالجة الأولية: إدخال التغذية إلى نطاق 50–60% من المواد الصلبة
تعمل مكابس الترشيح بأعلى كفاءة على مزيج يحتوي 50–60% من المواد الصلبة، ويجب أن تمر التغذيات ذات النسبة الأدنى عبر مروِّق أولًا. يستطيع خط مؤلف من مروِّق ومكبس تنقية 90–95% من تيار السائل، وتخرج النسبة المتبقية مع المواد الصلبة. بالنسبة لمصنع شاي، يعني ذلك أن التصميم يجب أن ينطلق من نقطة أعلى من المكبس: تكثيف أوّلًا، ثمّ كبس. يزيد التخثير أو التلبب كمعالجة أولية من مسامية الكيك ويحسّن معدل الترشيح، بحسب مقالة ويكيبيديا عن مكبس الترشيح — وهذه نقطة جوهرية لحمأة الشاي الانضغاطية، إذ تتحكم قوة التلبب في صفاء الرشاحة وزمن الدورة.
عمليًا، يتألف خط المعالجة الأولية في مصنع أغذية أو مشروبات عادةً من وحدة تكثيف أولية بالتعويم بالهواء المذاب (DAF) أو مروِّق تكثيف صفائح Lamella، يتبعهما منظومة جرعات كيميائية أوتوماتيكية لإيصال المُخثِّر أو المُلبِّب إلى تغذية المكبس بمعدل متحكم به. تنقل خطوة التكثيف المواد الصلبة في التغذية إلى نطاق 50–60%، بينما تحمي خطوة الجرّاء القماش من انسداد المسام بفعل ناعم دقائق الشاي — وهو ما تُسمّيه مقالة ويكيبيديا نمط الفشل المحدِّد حينما تكون دقائق التغذية صغيرة.
معاملات التصميم ومدخلات التحجيم
يجمع الجدول التالي الأرقام الوحيدة في الأبحاث التي يمكن الدفاع عنها في مراجعة تصميم دون اختبار في الموقع، ويحدد المدخلات التي يجب أن تأتي من اختبار جرة أو تشغيل تجريبي. حينما لا يكون الرقم خاصًا بالشاي، يُشار إلى ذلك ليتمكن المهندس من تقديمه كمرساة لا كإجابة نهائية.
| المعامل | القيمة أو النطاق | المصدر | هل هو خاص بالشاي؟ |
|---|---|---|---|
| سماكة الكيك، ألواح وإطارات | حتى 50 مم، قابلة للتمديد إلى 200 مم في الحالات القصوى | ويكيبيديا، مكبس الترشيح | مرساة فقط — يُؤكَّد تجريبيًا |
| مساحة القماش المرجعية، مكبس «قياسي» | ~216 م² (مقابل ~15 م² لمكبس حزامي قياسي) | ويكيبيديا، مكبس الترشيح | مرساة بمقياس رتبة |
| المجال العام لمساحة القماش | 1 م² (مختبري) إلى 1000 م² (إنتاجي)؛ ألواح حتى 2000 م² | ويكيبيديا، مكبس الترشيح | مجرد مجال |
| نفاذية الكيك اللازمة للنفخ بالهواء | 10⁻¹¹ إلى 10⁻¹⁵ م² | ويكيبيديا، مكبس الترشيح | يُطلب من مورِّد القماش لحمأة الشاي |
| نطاق فعالية المواد الصلبة في التغذية | 50–60% من المواد الصلبة | دليل iwtremont لمكبس الترشيح | غير خاص بالشاي؛ يحدد هدف التكثيف |
| استرداد السائل، خط المروِّق + المكبس | 90–95% | دليل iwtremont لمكبس الترشيح | إطار توازن الكتلة |
| تكلفة التشغيل النسبية مقارنة بالمكبس الحزامي أو الطبل الدوار | نحو 1/6 تكلفة المكبس الحزامي أو الطبل الدوار المماثل | دليل iwtremont لمكبس الترشيح | إطار التكاليف الرأسمالية والتشغيلية؛ غير خاص بالشاي |
| مرجع إزالة المواد الصلبة، قماش قطن على 4% وزنًا/وزنًا CaCO₃، ألواح وإطارات | 56.00% | مجلة BRIN، المقالة 218 في JTL | اتجاهي فقط — ليس تغذية شاي |
| زمن الدورة على حمأة الشاي | لا يتوافر رقم منشور خاص بالشاي في الأبحاث | فجوة | يجب أن يأتي من تشغيل تجريبي للمكبس |
| جرعة البوليمر على حمأة الشاي | لا يتوافر رقم منشور خاص بالشاي في الأبحاث | فجوة | يجب أن تأتي من اختبار جرة |
| هدف المواد الصلبة النهائية في الكيك على حمأة الشاي | لا يتوافر رقم منشور خاص بالشاي في الأبحاث | فجوة | يجب أن يأتي من تشغيل تجريبي ومسار التخلص |
تُعدّ عبارة وكالة حماية البيئة الأمريكية التي تنص على أن مكابس الألواح ذات التجويف تحقق «أعلى تركيز للمواد الصلبة في الكيك بين جميع معدات نزع الماء الميكانيكية» (EPA 832-F-00-058، 2000-09) أهم جملة مفردة في مراجعة التصميم، لأنها تحدد حدًا أعلى قابلًا للدفاع لما ستحققه أي هندسة للمكبس؛ أما الرقم الخاص بالشاي فيجب أن يأتي من تشغيل تجريبي على الحمأة الفعلية.
سير عمل تصميم مكبس الترشيح خطوة بخطوة لمصنع شاي
- وصِّف الحمأة. قيسوا المواد الصلبة الكلية والمذابة، والجزء المتطاير، وحمل البوليفينولات والـ COD، والأس الهيدروجيني، والحرارة عبر موسم كامل على الأقل. تتذبذب خطوط الشاي مع أحداث التفريغ وتصريفات المفاعلات وشطفات التنظيف في المكان (CIP)، لذا فإن عينة واحدة لا تصلح أساسًا للتصميم.
- اختبروا كيمياء التلبب في الجرة. أجروا شاشات للمُخثِّر والبوليمر على حمأة مكثَّفة، وسجّلوا الجرعة وحجم التلبب وصفاء الرشاحة ومقاومة الكيك النوعية على ورقة ترشيح أو بوشنر. هنا يُكمَّم الانضغاط أولًا.
- اختبروا هندسة المكبس تجريبيًا. أجروا اختبار ألواح وإطارات مختبريًا أو تجريبيًا على حمأة مكثَّفة؛ قيسوا المواد الصلبة في الكيك، ولون الرشاحة والـ COD، وزمن الدورة وانسداد القماش. استخدموا نطاق 50–60% من المواد الصلبة في التغذية (iwtremont) هدفًا للتكثيف قبل الدخول في التجربة التجريبية.
- حجِّموا مكبس الإنتاج. اختاروا ألواح وإطارات أو ألواحًا ذات تجويف أو غشائيًا بحسب هدف المواد الصلبة في الكيك، ثم حدّدوا مساحة القماش وسماكة الكيك داخل الحدود التي تدعمها الأبحاث (مساحة قماش 1–1000 م²، ألواح حتى 2000 م²؛ سماكة كيك حتى 50 مم، قابلة للتمديد إلى 200 وفق ويكيبيديا، مكبس الترشيح).
- حدّدوا خط المعالجة الأولية. ثبّتوا وحدة DAF أو مروِّق Lamella ومنظومة جرعات البوليمر بحيث تصل التغذية إلى المكبس ضمن نطاق 50–60% (iwtremont)، وأكّدوا الكيمياء في تشغيل تجريبي أطول قبل الشراء.
استعينوا بإطار تكلفة التشغيل من دليل iwtremont (نحو 1/6 تكلفة المكبس الحزامي أو الطبل الدوار المماثل) وبعبارة وكالة حماية البيئة حول المواد الصلبة في الكيك لمكابس الألواح ذات التجويف (EPA 832-F-00-058) عند عرض التصميم على الإدارة، لكن عاملوا كليهما إطارًا مرجعيًا لا أرقامًا خاصة بالشاي. يتناول دليل مزايا وعيوب مكبس الترشيح الصورة الأوسع للتكاليف الرأسمالية والتشغيلية، ويتناول دليل DAF مقابل المروِّق في مصنع خيار التكثيف الأولي بتفصيل أكبر.
الأسئلة الشائعة
ما النطاق الذي ينبغي لمصنع شاي أن يخصصه في الميزانية للتكاليف الرأسمالية
الأسئلة الشائعة
ما نوع مكبس الترشيح الأنسب لمياه صرف تصنيع الشاي؟
لمياه صرف تصنيع الشاي، يُعدّ مكبس الترشيح ذو الألواح ذات التجويف المجهز بإزاحة أوتوماتيكية للألواح ونفخ عالي الضغط عند القلب هو المعيار الصناعي. يُفضَّل هذا التكوين لأن حمأة الشاي، التي غالبًا ما تحتوي على تركيزات عالية من العفص العضوي وناعم دقائق، تتطلب نظامًا قادرًا على استيعاب تحميلات عالية من المواد الصلبة وتيسير انفصال الكيك بسهولة.
تحديدًا، يُوصى بمكبس ترشيح غشائي إذا أظهرت الحمأة انضغاطًا عاليًا أو إذا استلزم تقصير زمن الدورة استيفاء متطلبات الامتثال البيئي لعام 2026. تسمح آلية العصر الغشائي بخفض محتوى الرطوبة في الكيك إلى ما دون 65%، مما يقلل تكاليف التخلص بدرجة كبيرة على مصانع الشاي.
ما القماش الذي ينبغي استخدامه في مكبس الترشيح لحمأة مصنع الشاي؟
تُعدّ أقمشة الترشيح أحادية或多头 متعددة الخيوط المصنوعة من البولي بروبيلين (PP) بنفاذية هواء متوسطة (نمطيًا 100–200 لتر/دسم²/دقيقة) الأكثر فاعلية لحمأة الشاي. توفر هذه المواد المقاومة الكيميائية اللازمة تجاه الطبيعة الحمضية لمياه صرف الشاي وتمنع «انسداد» المسام الذي تسببه الرواسب العضوية اللزجة الشائعة في مياه صرف التصنيع.
بالنسبة للعمليات التي تستخدم تكييفًا بالجير أو البوليمر، يُفضَّل قماش بنسج ساتان لضمان احتجاز أمثل للمواد الصلبة مع الحفاظ على معدلات تدفق رشاحة فعالة. من الضروري اختيار قماش بقوة شد عالية لتحمل ضغوط التشغيل المعتادة البالغة 7 إلى 15 بار الشائعة في مرافق معالجة مياه صرف الشاي.
ما تركيز المواد الصلبة الذي ينبغي أن تكون عليه التغذية إلى المكبس؟
يتراوح تركيز المواد الصلبة الأمثل في تغذية مكبس الترشيح في مصنع تصنيع الشاي بين 2% و5% بالوزن. إذا كان تركيز المياه الواردة أقل من 2%، يلزم التكثيف الأولي عبر وحدة تكثيف حزامي بالجاذبية أو وحدة تعويم بالهواء المذاب (DAF) لمنع أزمنة الدورة المفرطة والإجهاد الميكانيكي على مضخة التغذية.
قد يؤدي تغذية المكبس بتركيزات أعلى من 5% إلى انسداد مبكر لمنافذ التغذية وتكوُّن غير متجانس للكيك. يُعدّ الرصد المستمر لاتساق التغذية أمرًا ضروريًا للحفاظ على فرق الضغط اللازم لنزع الماء بكفاءة، بهدف الوصول إلى محتوى نهائي للمواد الصلبة في الكيك يتراوح بين 30% و45% بحسب طريقة تصنيع الشاي المحددة.
كم تبلغ تكلفة مكبس ترشيح لمصنع شاي في 2026 وما المدة المعتادة للتوريد؟
اعتبارًا من عام 2026، تتراوح التكاليف الرأسمالية لنظام مكبس ترشيح بدرجة صناعية لمصنع تصنيع شاي بين 45000 و120000 دولار أمريكي، بحسب حجم اللوح ومستوى الأتمتة ومواد التصنيع. يشمل نطاق السعر هذا عادةً الإطار والألواح والنظام الهيدروليكي الأوتوماتيكي ولوحة التحكم الرئيسية.
تتراوح حاليًا المدد المعتادة للتوريد بين 14 و22 أسبوعًا. تراعي هذه المدة الهندسة المخصصة وشراء المكونات عالية الجودة المصنوعة من الستانلس ستيل أو الفولاذ الكربوني المطلي بالإيبوكسي، ودمج بروتوكولات السلامة الأوتوماتيكية المفروضة وفق المعايير الصناعية الحالية.
كيف يُحجَّم مكبس ترشيح ألواح وإطارات لخط شاي أسود أو أخضر؟
يتطلب تحجيم مكبس الترشيح حساب الحجم اليومي الإجمالي للحمأة الناتجة عن خط الشاي، مقاسًا عادةً بالمتر المكعب في اليوم، وقسمة هذا الحجم على العدد المرغوب من الدورات اليومية. في تصنيع الشاي الأسود الذي يولِّد تحميلًا عضويًا أعلى، يُطبَّق معامل تحجيم يتراوح بين 0.8 و1.2 كجم من المواد الصلبة الجافة لكل متر مربع من مساحة الترشيح لكل دورة.
يجب أن يأخذ المهندسون في الحسبان الثقل النوعي لحمأة الشاي الذي يتراوح عادة بين 1.05 و1.15، وأن يضمنوا كفاية حجم الحجرة لاحتواء كتلة الحمأة اليومية المحسوبة. ينبغي إدراج هامش أمان بنسبة 20% في حساب المساحة السطحية الإجمالية لاستيعاب التقلبات الموسمية في حجم إنتاج الشاي وتفاوت محتوى المواد العضوية في مياه الصرف.
