Partir du cadre réglementaire new-yorkais, pas de la membrane
L'instrument qui régit toute installation new-yorkaise rejetant en eau superficielle ou en eau souterraine est une autorisation SPDES (State Pollutant Discharge Elimination System) délivrée par la NYSDEC au titre de la partie 750 du 6 NYCRR. Pour les petites installations, les valeurs limites sont uniquement en concentration ; elles deviennent concentration et masse combinées au-delà d'un certain seuil de débit. L'ingénieur de référence doit confirmer la forme applicable avant le dimensionnement du réacteur. Lorsque le rejet aboutit dans le réseau d'assainissement de la ville de New York, le Bureau of Wastewater Treatment du NYC Department of Environmental Protection applique en complément le titre 15 des Rules of the City of New York ; les rejets dans l'East River, l'Hudson, la Jamaica Bay ou le port de New York sont traités comme des milieux récepteurs sensibles et entraînent des exigences plus strictes sur l'azote total et la température.
Pour un site relevant d'un camp de vacances pour enfants, la sous-partie 7-1 du 6 NYCRR impose en plus une revue sanitaire par le DOH sur toute étape de réutilisation ou de désinfection de l'eau. Les valeurs de rejet applicables — DBO, MES, ammonium, azote total, coliformes fécaux — déterminent si un MBR conteneurisé standard (élimination du carbone et des matières en suspension) suffit, ou s'il faut intégrer dans la même caisse ISO un compartiment anoxique pour la nitrification-dénitrification, comme le recommandent les documents techniques Sigmadaf pour les configurations à forte charge azotée.
Définir le débit de conception : population, profil d'occupation et coefficient de pointe
La référence unitaire pour les communautés résidentielles et les camps est de 50 gpd par personne, sur la base de référence MBR-C (S3). Conservez cette valeur comme point de départ jusqu'à l'établissement d'un bilan hydraulique propre au projet (nombre d'appareils, planning de buanderie, charge de restauration). Multipliez le débit journalier moyen par un coefficient de pointe de 2,5 à 4 pour couvrir les pics diurnes liés à l'usage simultané des douches, de la buanderie et du réfectoire ; la valeur exacte doit être validée au moyen d'un hydrogramme heure par heure établi par l'ingénieur d'études. Les camps saisonniers se dimensionnent sur l'occupation de pointe estivale, avec un plan de sous-régime écrit (aération réduite, temps de séjour hydraulique allongé, perméation intermittente) pour la basse saison, afin d'éviter un lessivage de la biomasse pendant les semaines de faible charge. Convertissez les gallons en mètres cubes à l'aide de l'équivalence 1 m³ = 264,17 gal US avant de lire l'encombrement disponible. La plupart des projets résidentiels et de camps à New York se situent dans la fourchette 50 à 500 m³/j, bien en deçà des 1 200 m³/j que MENA-Water rapporte comme capacité d'un seul conteneur ISO 40 ft (S2) ; le format 20 ft ou 40 ft HC devient la contrainte d'encombrement suivante. Pour un repère britannique sur la même méthodologie, le guide de dimensionnement MBR 2026 pour Birmingham, au Royaume-Uni reprend la même logique par habitant appliquée aux Building Regulations britanniques.

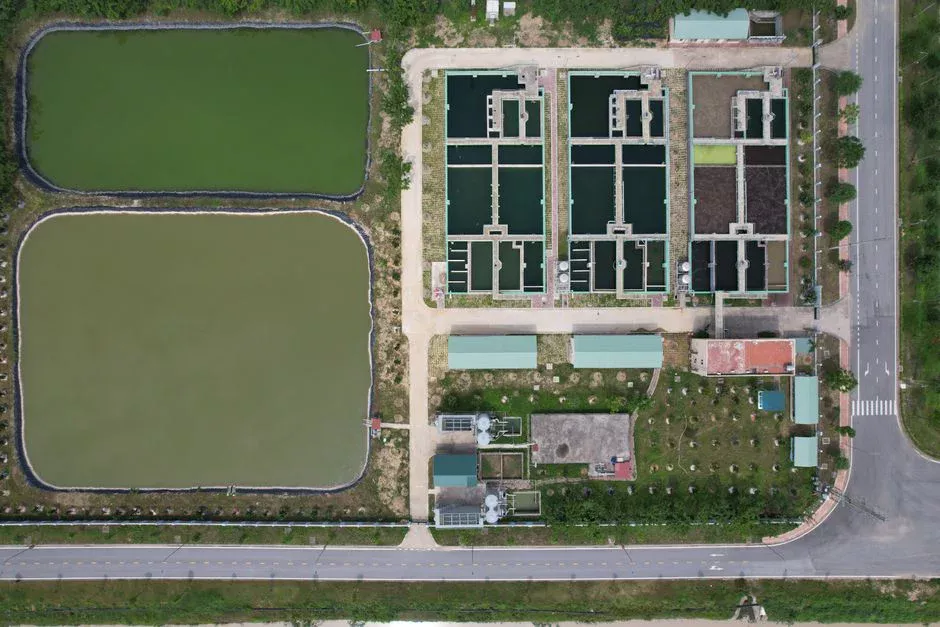

Fixer la charge d'entrée et le volume du réacteur
La charge en DBO₅ d'une eau usée domestique est d'environ 0,17 lb par personne et par jour (référence qualitative issue de la famille 10 States' Standards) et doit être convertie en kg/j avant le calcul du rapport nourriture/micro-organismes rapporté au volume du réacteur. Les MBR fonctionnent entre 6 000 et 12 000 mg/L de matières en suspension dans le bassin d'aération (S1), soit bien au-dessus des 2 000 à 4 000 mg/L d'un bassin classique de boues activées, ce qui permet à un MBR conteneurisé de réduire la taille du bassin d'aération à une fraction de l'encombrement classique. Le temps de séjour hydraulique d'un MBR conteneurisé se situe habituellement entre 6 et 12 heures ; l'âge des boues est fixé entre 20 et 40 jours pour la nitrification, et allongé lorsque la limite sur l'azote du milieu récepteur est sévère. La filtration membranaire immergée remplace intégralement le clarificateur secondaire (S5), de sorte qu'aucun décanteur aval n'a à tenir dans l'enveloppe ISO. À New York, la température des eaux usées hivernales descend régulièrement sous 10 °C / 50 °F et ralentit la nitrification, alors que la plage standard d'exploitation du MBR-C est de 68 à 86 °F (S3). Le fournisseur doit confirmer que la cible de MLSS et l'âge des boues restent atteignables à la température minimale de conception ; la réponse standard consiste en un conteneur isolé, un traçage thermique et un calorifugeage du bassin d'aération.
Adapter le conteneur : encombrement ISO, surface membranaire et équipements annexes
Les conteneurs proposés sont au format ISO 20 ft ou 40 ft high-cube (S3) ; un seul conteneur 40 ft permettrait, selon les données disponibles, de traiter plus de 1 200 m³/j avec des cuves internes en inox (S2), ce qui couvre la grande majorité des projets résidentiels et de camps new-yorkais dans une seule caisse. Le choix de la membrane se fait entre plaques planes (type Kubota, porosité moyenne 0,2 µm / maximale 0,4 µm selon S1) et fibres creuses en PVDF à 0,04 µm (S3) ; les deux nécessitent une aération par bullage grossier sous les modules, dont la puissance du surpresseur et le niveau sonore en dBA à 7 m doivent être vérifiés au regard de la limite de propriété résidentielle la plus proche. La protection du prétraitement n'est pas négociable : un tambour rotatif à perforations de 1,5 mm (S3) est intégré au périmètre MBR-C, et la documentation Sigmadaf précise que les graisses, huiles et poils doivent être retenus en amont pour éviter le colmatage. Les équipements annexes partageant la même caisse comprennent les diffuseurs à fines bulles du bassin d'aération, les diffuseurs à grosses bulles sous les modules, la pompe de perméat (aspiration), la pompe de rétrolavage, la cuve de produits de nettoyage chimique, l'armoire API et le compartiment anoxique optionnel : chacun d'eux doit être confirmé sur le plan d'ensemble avant le FAT. Un essai en eau en usine (S2) transforme le conteneur en un livrable prêt à raccorder et limite les travaux de génie civil sur site pendant l'hiver new-yorkais. Le système de bioréacteur à membranes MBR intégré HydropureWater illustre une offre de module monté en usine sur châssis ISO, dimensionné pour cette gamme de débits à l'échelle d'un quartier ou d'un site communautaire.

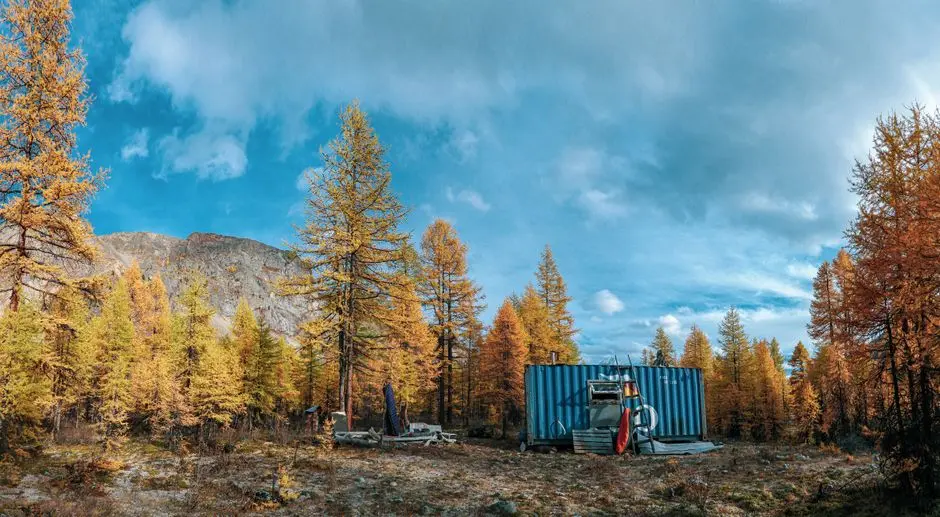

Exemple de dimensionnement : camp saisonnier de 200 personnes dans les Catskills
Les calculs ci-dessous appliquent directement la base unitaire de S3 et l'hypothèse de charge citée plus haut ; ils ne résultent pas d'une mesure HydropureWater sur site.
| Paramètre | Calcul | Résultat |
|---|---|---|
| Débit journalier moyen | 200 personnes × 50 gpd (base S3) | 10 000 gpd ≈ 37,9 m³/j |
| Débit journalier de pointe (pointe × 3) | 10 000 × 3 | 30 000 gpd ≈ 113,6 m³/j |
| Charge en DBO₅ | 200 × 0,17 lb/j | 34 lb/j ≈ 15,4 kg/j |
| MLSS du réacteur | Dans la fourchette 6 000 à 12 000 mg/L (S1) | F/M ≈ 0,05 à 0,15 kg DBO/kg MLSS·j |
| Enveloppe conteneur | ISO 20 ft HC unique (tamis rotatif + aération + cassette UF immergée + pompe perméat + API, périmètre S3) | Dans la limite d'un seul conteneur |
| Spécifications à confirmer | Zone anoxique oui/non (selon limite azotée Catskill), pack d'hivernage, pompe perméat de secours, télégestion | Validées avec le fournisseur avant le FAT |
Le débit de pointe de 113,6 m³/j reste largement sous le plafond de 1 200 m³/j par conteneur rapporté par S2 : un conteneur ISO 20 ft HC suffit donc pour l'unité MBR proprement dite. Le module membranaire MBR à plaques PVDF de la série DF est le type de cassette qui s'intègre dans cette enveloppe ; sa porosité doit être recoupée avec la limite SPDES sur les coliformes fécaux pour le milieu récepteur.
Tableau de synthèse des paramètres de dimensionnement
| Paramètre de conception | Valeur / Plage | Source |
|---|---|---|
| Débit unitaire | 50 gpd | S3 |
| Coefficient de pointe diurne | 2,5 à 4× (à adapter au projet) | qualitatif |
| DBO₅ par personne | ~0,17 lb/j (à valider avec l'ingénieur de référence) | référence qualitative |
| Plage MLSS en exploitation | 6 000 à 12 000 mg/L | S1 |
| Porosité membranaire | 0,04 µm (fibres creuses PVDF, S3) ou 0,2 à 0,4 µm (plaques, S1) | S1, S3 |
| Réduction log virus / bactéries | 99,9999 % par UF | S2 |
| Fréquence de nettoyage chimique | 1 à 2 nettoyages d'entretien par an | S2 |
| Format conteneur | ISO 20 ft ou 40 ft HC ; > 1 200 m³/j par unité 40 ft | S2, S3 |
| Alimentation électrique standard | 460 V / 3 Ph / 60 Hz | S3 |
| Température standard d'exploitation | 68 à 86 °F (20 à 30 °C) ; dimensionnement à 68 °F | S3 |
L'acheteur doit traiter le coefficient de pointe et la DBO₅ par personne comme des données d'entrée à vérifier, et non comme des valeurs figées : les deux sont propres au projet et doivent être validés par l'ingénieur de référence avant le dépôt du dossier SPDES.
Approvisionnement, mise en service et risques logistiques propres à New York
Exigez un Factory Acceptance Test comprenant un essai en eau avant l'expédition de la caisse ISO : MENA-Water positionne ses stations conteneurisées comme prêtes au raccordement précisément grâce à cet essai qualité en usine (S2). Vérifiez la logistique de site : un porte-char classique livre le conteneur, la dalle doit être en pierre concassée de niveau, et seules les tuyauteries de perméat et de rejet restent normalement à construire sur site. La mise en service en climat froid mérite un plan dédié : ensemencer la biomasse à partir d'une station municipale voisine, ne pas tenter de démarrage à froid en janvier et viser la première mise en eau au printemps ou au début de l'été, quand la liqueur mixte se réchauffera naturellement. La logistique des pièces de rechange compte pour les sites isolés des Catskills ou des Adirondacks : un dégrilleur rotatif mécanique série GX et une cassette membranaire de rechange doivent être stockés sur place, car les délais de modules de remplacement sont réels. Pour une lecture comparée de l'encombrement du MBR face à une file classique de boues activées, utile pour défendre le choix de station compacte auprès d'une autorité d'instruction, voir la comparaison d'encombrement MBR contre boues activées classiques. Pour la phase d'exploitation, le guide d'exploitation et de maintenance d'une station SBR couvre la discipline séquentielle que les opérateurs saisonniers new-yorkais reprennent souvent en héritage.
Questions fréquentes
Faut-il une autorisation SPDES NYSDEC pour un petit MBR résidentiel ou de camp à New York ?
Oui : tout rejet en eau superficielle ou en eau souterraine à New York relève de la partie 750 du 6 NYCRR et exige une autorisation SPDES NYSDEC. La forme exacte des limites (concentration seule ou concentration et masse combinées) est fixée par le débit de conception et doit être validée par l'ingénieur de référence avant le dépôt du dossier. Les sites rejetant dans le réseau de la Ville de New York doivent en plus satisfaire le titre 15 des Rules of the City of New York via le Bureau of Wastewater Treatment du NYC DEP.
Un MBR conteneurisé tient-il vraiment tout l'hiver new-yorkais dans un camp saisonnier ?
Il peut, mais la plage d'exploitation standard du MBR-C est de 68 à 86 °F (S3) et la température hivernale des eaux usées à New York descend régulièrement sous 50 °F, ce qui ralentit la nitrification. Le fournisseur doit garantir que la conception maintient la cible de MLSS et l'âge des boues à la température minimale de dimensionnement, et le cahier des charges doit prévoir un conteneur isolé, un traçage thermique et un calorifugeage du bassin d'aération. La stratégie de sous-régime pour les basses saisons (aération réduite, TSH allongé, perméation intermittente) doit figurer dans le manuel d'exploitation et de maintenance avant la mise en service.
Quel est un ordre de grandeur réaliste de coût d'équipement et de délai pour un MBR ISO 20 ft HC dans la fourchette 50 à 200 m³/j ?
La documentation disponible ne publie pas de prix pour un MBR conteneurisé dans cette plage de débit ; l'acheteur doit donc demander un devis détaillé qui ventile le conteneur, le nombre de cassettes membranaires, la puissance du surpresseur, la pompe de perméat, le tambour rotatif, le système de nettoyage chim
