Pourquoi le MBR conteneurisé s'impose pour les projets résidentiels et les camps à Abou Dabi
Un bioréacteur à membranes associe la biologie de la boue activée à des membranes d'ultrafiltration de 2 à 100 nm de taille de pore. Le décanteur secondaire disparaît et l'effluent sort clarifié, à faible concentration de MES, apte à la réutilisation pour l'irrigation (HUBER). Le MBR conteneurisé intègre ce procédé dans un conteneur ISO 20' ou 40' high cube, préassemblé en usine avec parois isolées, tambour filtrant à 1,5 mm, aération à fines bulles et balayage des membranes à grosses bulles (Pure Aqua). Procédé, automatisme et pompes arrivent préréglés : l'ensemble forme un bloc prêt à raccorder pour les résidences et les camps de travailleurs à Abou Dabi, lorsque la construction d'une STEP en génie civil n'est pas réalisable dans le délai du projet.
Un seul conteneur ISO 40' peut traiter plus de 1 200 m³/jour dans un MBR compact (MENA-Water) ; la plupart des projets résidentiels et des camps à Abou Dabi tiennent donc dans un ou deux conteneurs 20' HC ou 40' HC, plutôt que dans une station dédiée en génie civil. La même gamme existe en version I entièrement intégrée, pour les camps mobiles ou à déplacer, et en version U, où aération et tampon sont reportés dans des cuves enterrées pour les résidences permanentes (MENA-Water, système MBR conteneurisé). Le dimensionnement se résume alors à un bilan hydraulique et de charge organique dans un nombre restreint d'empreintes ISO, et non plus à une étude de génie civil.
Données de dimensionnement à confirmer à Abou Dabi avant tout calcul
L'ingénieur doit verrouiller cinq données sur la fiche de calcul avant d'engager les calculs. Toute valeur propre à Abou Dabi que la documentation fournie n'indique pas explicitement doit être confirmée auprès du bureau d'études ou de l'autorité, jamais supposée.
- Répartition de la population de conception. Séparer les résidents permanents du personnel en quart ou en rotation. Un camp de 500 personnes ne se comporte pas hydrauliquement comme un ensemble résidentiel de 500 occupants : les camps génèrent des pointes matinales et vespérales marquées, calées sur les changements d'équipe et les arrivées de bus.
- Débit d'eaux usées par habitant. Reprendre la valeur publiée par l'autorité d'Abou Dabi lorsqu'elle existe. La seule référence publique par habitant présente dans la documentation reçue est 50 gpd par habitant, affichée sur la fiche produit MBR-C de Pure Aqua : elle sert de vérification de cohérence, pas de substitut à la valeur locale de conception.
- DBO, DCO, MES et NTK à l'entrée. Vérifier si le bassin de collecte est strictement domestique ou s'il reçoit aussi des effluents de cuisine et de buanderie, cas fréquent en camp. Décider si un dégraisseur est requis en amont du conteneur ; le cas échéant, la perte de charge correspondante doit figurer sur la fiche de calcul.
- Conditions ambiantes. Les MBR conteneurisés sont en général dimensionnés à 20 °C, avec une plage de fonctionnement de 20 à 30 °C (Pure Aqua). Les ambiances estivales à Abou Dabi se situent en haut — et souvent au-delà — de cette plage ; le cahier de consultation doit donc exiger du fournisseur une note de déclassement établie sur ses courbes de température, plutôt que de supposer les performances publiées.
- Filière de rejet ou de réutilisation. Eaux usées traitées (TSE) pour l'irrigation paysagère, dans le cadre de l'Environment Agency d'Abou Dabi, ou effluent traité pour rejet en mer ou en tranchée. La filière retenue conditionne l'enveloppe de post-traitement (désinfection, chlore résiduel, limites sur l'azote et le phosphore) et donc le périmètre du MBR. Le prétraitement par tamisage constitue lui-même une donnée de dimensionnement ; un dégrilleur mécanique rotatif dimensionné au débit de pointe en est l'étage amont habituel.
Chaîne de calcul de dimensionnement, étape par étape
La chaîne de calcul convertit les données du projet en équipements dimensionnés ; les valeurs à fournir par l'autorité sont signalées comme telles.
- Étape 1 — Débit moyen journalier. Qmoy (m³/j) = Population × débit par habitant. Recouper le résultat avec la référence de 50 gpd par habitant affichée sur la fiche MBR-C de Pure Aqua ; remplacer cette valeur par celle publiée par l'autorité d'Abou Dabi lorsqu'elle existe.
- Étape 2 — Débit de pointe. Qpointe = Qmoy × coefficient de pointe. Le profil nycthéméral des camps diffère fortement de celui des ensembles résidentiels : la valeur est fournie par le bureau d'études ou l'autorité. L'ingénieur doit obtenir cette donnée avant de dimensionner la chaîne hydraulique ou le flux membranaire.
- Étape 3 — Charge en DBO et volume d'aération. Charge en DBO (kg/j) = Population × DBO par habitant (g/hab·j). Le volume du bassin d'aération découle du rapport food/microorganismes appliqué à la concentration élevée en MES que le MBR autorise, l'un des avantages procédés documentés par rapport à la boue activée classique (HUBER).
- Étape 4 — Surface membranaire et nombre de modules. Dimensionner les modules d'UF immergés à partir de Qpointe, sur la base de la spécification PVDF 0,04 µm utilisée dans les MBR conteneurisés (Pure Aqua MBR-C). Conserver un flux membranaire prudent une fois le déclassement par température ambiante appliqué, et sélectionner les modules, par exemple un module membranaire PVDF à plaques de la série DF, à partir des courbes de flux publiées par le fournisseur et non d'une valeur générique.
- Étape 5 — Nombre de conteneurs. Comparer Qmoy au repère de plus de 1 200 m³/jour par conteneur ISO 40' (MENA-Water). Pour les très petites résidences, un seul 20' HC suffit ; les résidences de quelques centaines de personnes tiennent en général dans un 40' HC ; les grands ensembles et les camps dépassant ce repère nécessitent deux 40' HC ou plus en parallèle.
Paramètres de dimensionnement en un coup d'œil
Le tableau ci-dessous associe chaque variable de dimensionnement du MBR à la valeur étayée par la documentation fournie, ou signale que la donnée doit être fournie par l'autorité ou le bureau d'études.
| Paramètre | Valeur ou plage | Source / statut |
|---|---|---|
| Taille de pore de la membrane UF | 2 à 100 nm (plage UF) ; 0,04 µm nominal sur MBR-C | HUBER ; Pure Aqua MBR-C |
| Abattement virus et bactéries | 99,9999 % | MENA-Water |
| Débit d'eaux usées par habitant (vérification) | 50 gpd par habitant | Pure Aqua MBR-C ; à remplacer par la valeur de l'autorité d'Abou Dabi |
| Coefficient de pointe (camp) | Non fourni pour Abou Dabi | À demander au bureau d'études ou à l'autorité |
| Coefficient de pointe (ensemble résidentiel) | Non fourni pour Abou Dabi | À demander au bureau d'études ou à l'autorité |
| DBO par habitant | Non fournie dans la documentation | À demander au bureau d'études ou à l'autorité |
| Température de conception | 20 °C | Pure Aqua MBR-C |
| Plage de température de fonctionnement | 20 à 30 °C (68 à 86 °F) | Pure Aqua MBR-C ; appliquer un déclassement pour les ambiances estivales à Abou Dabi |
| Alimentation électrique (référence fournisseur) | 460 V / 3Ph / 60 Hz | Pure Aqua MBR-C ; à recaler sur le réseau émirati 380 à 415 V / 50 Hz |
| Débit par conteneur ISO 40' | Plus de 1 200 m³/jour | MENA-Water |
| Empreintes des conteneurs | 20' HC, 40' HC ; versions U et I | Pure Aqua ; MENA-Water |
| Prétraitement | Tamis tambour, perforation 1,5 mm | Pure Aqua MBR-C |
| Limites TSE à Abou Dabi | Non fournies dans la documentation | À demander à l'Environment Agency d'Abou Dabi |

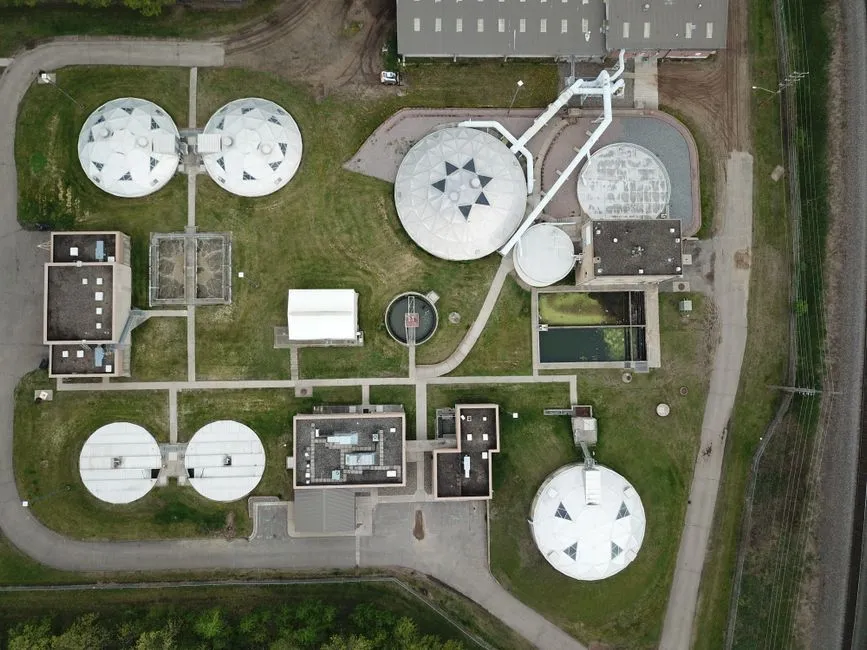

Choisir entre 20' HC, 40' HC ou une configuration multi-conteneurs
Le choix du conteneur découle des calculs de Qmoy et Qpointe. En dessous de quelques dizaines de m³/jour, un 20' HC suffit ; Pure Aqua décline le MBR-C en empreintes 20' HC et 40' HC, et MENA-Water propose une version U avec bassins tampon et d'aération enterrés, ainsi qu'une version I entièrement intégrée pour les projets mobiles ou à déplacer.
Les ensembles résidentiels de quelques centaines de personnes tiennent en général dans un 40' HC, face à la capacité de plus de 1 200 m³/jour par conteneur 40' (MENA-Water). Les grands ensembles et les camps dépassant ce repère nécessitent deux 40' HC ou plus en parallèle, avec collecteurs d'entrée communs, surpresseurs mutualisés et une seule armoire de commande. Pour les camps mobiles ou à déplacer, la version I « entièrement intégrée » (MENA-Water) constitue la référence ; pour les résidences permanentes, la version U avec bassins tampon enterrés est l'option la moins encombrante au sol et s'associe naturellement à une station d'épuration enterrée et intégrée pour l'égalisation des à-coups. L'installation prête à raccorder doit être prévue à partir de l'enveloppe MBR-C publiée : parois isolées, étanchéité totale, tambour filtrant à 1,5 mm, diffuseurs à fines bulles, balayage d'air à grosses bulles sur le module membranaire et zone anoxie pour la dénitrification (Pure Aqua).
Conformité et réutilisation à Abou Dabi en 2026
Les concepteurs doivent respecter le jeu de paramètres TSE administré par l'Environment Agency d'Abou Dabi lorsque l'effluent est destiné à l'irrigation. La documentation fournie n'indique pas les valeurs limites chiffrées ; l'ingénieur doit obtenir le jeu de paramètres en vigueur auprès de l'autorité, plutôt que de reporter une valeur supposée dans la base de conception. L'effluent de MBR produit par une UF immergée à 0,04 µm (Pure Aqua), avec un abattement virus et bactéries de 99,9999 % (MENA-Water), fournit la base technique adaptée à la réutilisation TSE ; la politique de chlore résiduel ou l'étape de désinfection alternative reste alors un point à confirmer avec l'autorité, généralement satisfait en aval par un stérilisateur UV en ligne dimensionné au débit de pointe.
Pour un rejet en mer ou en tranchée, l'interface avec l'ADCAS et les autorités fédérales émiraties s'applique ; le permis de construire, l'autorisation de rejet et le réseau de distribution TSE doivent être coordonnés avec le fournisseur du MBR avant la commande, afin que la station ne soit pas bloquée au stade des approbations. MENA-Water et HUBER proposent tous deux une assistance à l'installation, à la mise en service et à la télésurveillance ; ce périmètre doit figurer au bon de commande dès le départ. Sur les parcelles temporaires de camp, prévoir la version I mobile (MENA-Water) pour que la station puisse être redéployée à la libération du site.
Questions fréquentes
Comment dimensionner une STEP MBR conteneurisée pour un projet résidentiel ou un camp à Abou Dabi ?
Calculer Qmoy en m³/jour en multipliant la population par le débit par habitant, appliquer un coefficient de pointe calé sur le profil de charge (camp ou résidentiel) pour obtenir Qpointe, convertir population × DBO par habitant en kg DBO/jour pour dimensionner le bassin d'aération, et dimensionner les modules d'UF à partir de Qpointe selon la spécification PVDF 0,04 µm (Pure Aqua). Comparer Qmoy au repère de plus de 1 200 m³/jour par conteneur ISO 40' (MENA-Water) pour fixer le nombre de conteneurs. Les données propres à Abou Dabi (débit par habitant, coefficient de pointe, limites TSE) doivent être fournies par l'autorité ou le bureau d'études, car la documentation reçue ne les indique pas.
Que faut-il inscrire au cahier de consultation pour comparer les fournisseurs de MBR conteneurisé à Abou Dabi ?
Adresser la même fiche de données à chaque soumissionnaire : population de conception et profil de charge, Qmoy et Qpointe, DBO/DCO/MES/NTK à l'entrée, plage de température ambiante y compris les pics estivaux, filière de rejet ou de réutilisation TSE, interface électrique (réseau émirati 380 à 415 V / 50 Hz face à la référence 460 V / 3Ph / 60 Hz de la fiche MBR-C, Pure Aqua), empreinte de conteneur (20' HC ou 40' HC), et demande d'une note de déclassement pour les ambiances estivales à Abou Dabi au-dessus de 30 °C. Demander le délai de livraison, le périmètre d'installation et de mise en service sur site, ainsi que les conditions de télésurveillance ; rejeter toute offre qui ne répond pas à chaque ligne.
Quel budget prévoir pour un MBR conteneurisé sur un projet de 200 à 2 000 résidents à Abou Dabi ?
Un budget défendable dépend du débit par habitant fixé par l'autorité, du coefficient de pointe, de la charge en DBO, du nombre de conteneurs retenu et du périmètre de post-traitement. Construire ce budget à partir de la fiche de données, et non d'une grille tarifaire publiée : un ensemble de 200 résidents tient en général dans un seul 20' HC, les ensembles intermédiaires tiennent dans un
