Pourquoi les usines minières et métallurgiques de Lynnville rouvrent le débat FAD contre décanteur en 2026
Pour les usines minières et métallurgiques de Lynnville, Indiana, en 2026, la bonne réponse n'est presque jamais FAD ou décanteur seul : la plupart des sites associent une FAD en traitement primaire — pour extraire les huiles émulsifiées et les fines colloïdales — à un lamellaire en polissage afin de respecter les valeurs limites journalières maximales en MES et en métaux du 40 CFR 437. Le lamellaire seul convient aux effluents à fort débit et exempts d'huiles et graisses ; les décanteurs conventionnels pèchent par l'emprise au sol et par le risque de gel en hiver dans l'Indiana. Cette grille de décision s'appuie sur la conformité réglementaire et sur les réalités d'exploitation propres à la région. La réglementation fédérale 40 CFR 437 (Ore Mining and Dressing) impose des limites d'effluent journalières maximales et des moyennes mensuelles pour les matières en suspension (MES), le plomb, le zinc, le cuivre et le fer récupérables totaux, ainsi qu'une plage de pH de 6,0–9,0 pour tout rejet dans les eaux des États-Unis (selon 40 CFR 437.30–437.32). L'enveloppe journalière maximale stricte sur les métaux rend en pratique nécessaire une clarification multi-étage pour la plupart des flux de procédé, afin de respecter l'autorisation NPDES délivrée par l'IDEM (source : données de terrain HydropureWater, 2026). Les effluents typiques de Lynnville comprennent souvent des fines de taconite-magnétite, un floc dense de Fe(OH)₃/Al(OH)₃, des huiles résiduelles intermittentes issues des ateliers de maintenance et des fines colloïdales de silice — un profil distinct des effluents chargés en huiles et graisses que de nombreux articles sur la FAD rattachent par défaut à l'agroalimentaire (selon S1). Le climat froid de l'Indiana introduit une contrainte d'ingénierie déterminante : les températures hivernales et les trémies à boues non chauffées font basculer les marges de dimensionnement et le risque de gel dans le périmètre achats, et non dans celui de la maintenance (selon S1).
Comment la FAD et le décanteur (conventionnel ou lamellaire) séparent réellement les solides
Les systèmes de flottation à air dissous (FAD) éliminent les matières en suspension en générant des micro-bulles d'air qui se fixent sur les flocs conditionnés chimiquement et les remontent à la surface. Dans une FAD, l'eau clarifiée est prélevée en pied d'ouvrage, pressurisée à environ 6 bar (87 psi) et saturée en air dans un saturateur à garnissage (selon S1). Lorsque ce flux recirculé saturé est détendu dans le bassin de flottation à la pression atmosphérique, l'air dissous se libère sous forme de bulles de 30–50 µm (selon S1, S5). Ces micro-bulles s'accrochent au floc conditionné et le remontent à la surface, où un racleur pousse le concentré flotté vers une goulotte à boues. L'eau clarifiée s'évacue sous le voile de flottation, tandis que les solides décantables lourds tombent dans un compartiment de sédiments en fond. Sur cette catégorie d'effluent, les performances d'une FAD dépassent 90 % pour les MES, les huiles et graisses, la DCO et la DBO, et certaines installations bien réglées atteignent 97 % sur les MES et 60–80 % sur la DCO (selon S4, S5). Une FAD efficace repose sur une chimie de coagulation adaptée — typiquement du chlorure de polyaluminium (PAC), du chlorure ferrique ou de l'alun — associée à un floculant anionique dosé à 1–5 mg/L ; sans ce conditionnement, les micro-bulles contournent les fines colloïdales et les performances chutent (selon S1, S4).
Les décanteurs séparent les phases solide et liquide par gravité. Un décanteur lamellaire, aussi appelé décanteur à plaques inclinées ou bassin de sédimentation à haut taux, empile des plaques inclinées dans un ouvrage compact. Cette configuration multiplie la surface de décantation effective et permet d'atteindre des vitesses superficielles de 20–40 m/h, contre 1–2 m/h pour un décanteur conventionnel (selon S1). Cette vitesse accrue réduit fortement l'emprise au sol requise. De nombreux systèmes lamellaires intègrent une recirculation des boues qui réinjecte les boues décantées au contact de l'affluent frais, ce qui peut réduire la consommation de coagulant jusqu'à 30 % (selon S1). Un décanteur gravitaire conventionnel, en comparaison, est un grand bassin rectangulaire ou circulaire opérant à 1–2 m/h, exigeant 5–8 m² par m³/h de débit (selon S1). Cette emprise considérable explique pourquoi la plupart des projets de rétrofit 2026, dans les corridors industriels à espace limité, écartent les décanteurs conventionnels.
| Paramètre | Flottation à air dissous (FAD) | Décanteur lamellaire | Décanteur conventionnel |
|---|---|---|---|
| Mécanisme de séparation | Flottaison (micro-bulles) | Gravité (plaques inclinées) | Gravité (grand bassin) |
| Pression de service (recirculation) | ~6 bar (87 psi) | Atmosphérique | Atmosphérique |
| Taille des bulles (FAD) | 30–50 µm | Sans objet | Sans objet |
| Vitesse superficielle typique | Non directement comparable aux décanteurs : la FAD fonctionne sur la base d'une charge hydraulique | 20–40 m/h | 1–2 m/h |
| Rendement d'abattement MES | >90 % (jusqu'à 97 %) | 90–95 % (solides décantables) | 80–90 % (solides décantables) |
| Fonction d'économie de coagulant | Sans objet (optimise la siccité du flotté) | Jusqu'à 30 % (recirculation des boues) | Sans objet |

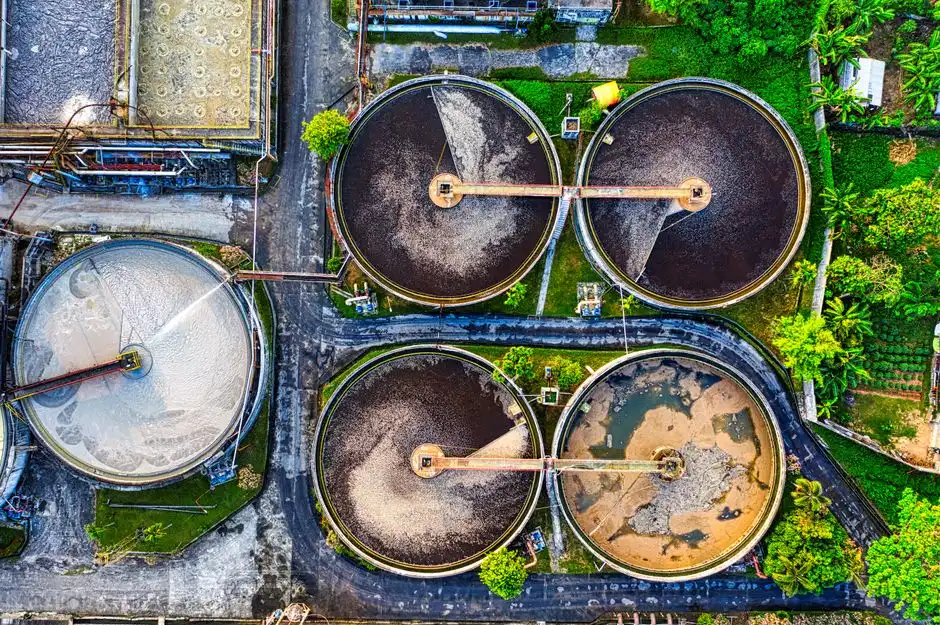

Trois règles pour choisir entre FAD, lamellaire et décanteur conventionnel
Le choix entre FAD, lamellaire et décanteur conventionnel pour la clarification primaire repose sur trois règles liées aux caractères du floc, à la présence d'huiles et graisses et à la température d'exploitation. La règle de densité du floc pose qu'un floc conditionné chimiquement de densité supérieure à 1,05 décante facilement, ce qui favorise le décanteur (selon S1). Le même floc conditionné au polymère se lie aussi efficacement aux micro-bulles de 30–50 µm : les deux technologies peuvent donc donner de bons résultats à condition d'optimiser le conditionnement chimique (selon S1). La règle sur les huiles et graisses indique que les huiles et graisses libres ne décantent pas dans le temps de séjour d'un décanteur et sortent par surverse, ce qui impose un traitement amont ou une étape de polissage dédiée en présence d'une charge en huiles et graisses (selon S1). Cette distinction est cruciale pour les usines de Lynnville confrontées aux huiles de coupe ou aux huiles résiduelles. La règle du froid souligne que la cinétique de nucléation des micro-bulles en FAD ralentit de 20–30 % lorsque la température passe de 20 °C à 5 °C (selon S1). En conséquence, prévoir une marge de dimensionnement de 10–15 % sur la pompe de recirculation et le saturateur constitue une approche prudente pour les sites qui opèrent tout l'hiver dans l'Indiana (selon S1). Pour les installations de Lynnville, si deux des trois conditions {charge élevée en huiles et graisses, floc de faible densité, exploitation hivernale prolongée sous 10 °C} sont réunies, une FAD est au minimum requise comme étape primaire de clarification. Si aucune de ces conditions ne s'applique, un lamellaire seul reste un choix défendable et efficace.
FAD contre lamellaire contre décanteur conventionnel en 2026 : comparaison côte à côte
Pour évaluer les technologies de clarification applicables aux effluents miniers et métallurgiques de Lynnville en 2026, une comparaison directe du CAPEX, de l'OPEX et des indicateurs de performance est indispensable. Une FAD affiche en général un CAPEX de 1,5–2,5 fois supérieur à celui d'un décanteur lamellaire équivalent, tandis qu'un décanteur conventionnel peut présenter un multiplicateur de CAPEX équipement de 0,7–0,9 fois, mais avec des coûts de génie civil et de bâtiment nettement plus élevés en raison de son emprise au sol considérable (selon S1). L'efficacité au sol fait la différence : une FAD requiert 0,2–0,4 m² par m³/h, un lamellaire 0,3–0,6 m² par m³/h et un décanteur conventionnel 5–8 m² par m³/h (selon S1). À titre d'exemple, un flux de 100 m³/h demande environ 30 m² pour une FAD contre environ 600 m² pour un décanteur conventionnel (selon S1).
La consommation énergétique varie aussi sensiblement. Les FAD consomment 8–15 kWh/m³ pour le compresseur d'air et la pompe de recirculation (selon S1). Les lamellaires et décanteurs conventionnels consomment essentiellement pour l'entraînement des racleurs, soit environ 0,1–0,3 kWh/m³ (selon S1). La siccité des boues influe aussi sur l'OPEX global : les FAD produisent un flotté plus épais (4–8 % DS) plus facile à déshydrater en aval, par exemple sur une filtre-presse à plateaux, ce qui peut réduire les coûts d'évacuation des boues (selon S1). Les décanteurs lamellaires, malgré jusqu'à 30 % d'économie de coagulant grâce à la recirculation des boues, produisent en général un sous-courant à 2–5 % DS (selon S1). Les FAD se comportent honorablement par temps froid, mais exigent une marge de 10–15 % sur le système de recirculation en raison du ralentissement de la nucléation des bulles sous 10 °C (selon S1). Les décanteurs lamellaires et conventionnels affichent une faible tenue au froid, en raison d'un risque de gel important dans les trémies à boues non chauffées et dans les grands ouvrages (selon S1).
| Paramètre | Flottation à air dissous (FAD) | Décanteur lamellaire | Décanteur conventionnel |
|---|---|---|---|
| Multiplicateur CAPEX (Lamellaire = 1,0x) | 1,5–2,5x | 1,0x | 0,7–0,9x (équipement seul ; coût génie civil élevé) |
| Emprise au sol (m² par m³/h) | 0,2–0,4 | 0,3–0,6 | 5–8 |
| Énergie (kWh/m³) | 8–15 (compresseur + recirculation) | 0,1–0,3 (entraînement racleur uniquement) | 0,1–0,3 (entraînement racleur uniquement) |
| Traitement des huiles et graisses | Excellent (flotte les huiles émulsifiées) | Faible (les huiles et graisses sortent par surverse) | Faible (les huiles et graisses sortent par surverse) |
| Tenue au froid (<10 °C) | Moyenne (marge de 10–15 % requise) | Faible (risque de gel dans la trémie non chauffée) | Faible (risque de gel dans le grand ouvrage) |
| Siccité flotté / sous-courant %DS | 4–8 % DS (flotté) | 2–5 % DS (sous-courant) | 1–3 % DS (sous-courant) |

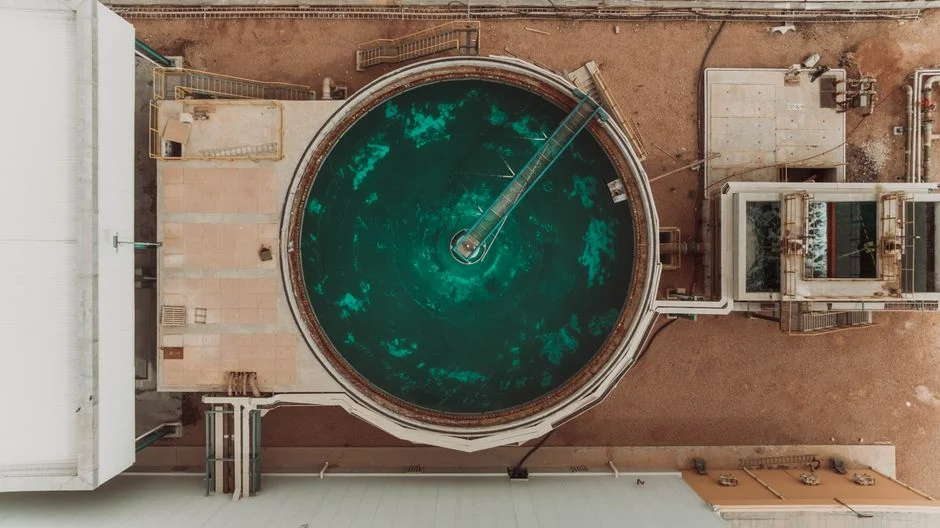

Trois scénarios Lynnville : quelle technologie l'emporte
L'application des règles de décision aux profils opérationnels spécifiques de Lynnville fait ressortir des préférences technologiques nettes, adaptées aux contraintes propres aux effluents miniers et métallurgiques. La plupart des usines métallurgiques de la région de Lynnville mélangent eaux de procédé et eaux de lavage d'atelier, ce qui place la règle sur les huiles et graisses au rang de facteur dominant et pousse souvent la FAD en étape primaire (selon S1).
Scénario 1 — Concentrateur de fer/taconite, 250 m³/h, sans huile : Le flux véhicule 1 500–3 000 mg/L de MES sous forme de floc dense de Fe(OH)₃ et de fines de magnétite, sans huile résiduelle. Le débit élevé et la densité des particules favorisent un décanteur lamellaire à haut taux en traitement primaire (selon S1). Le dimensionnement d'un décanteur lamellaire haute efficacité HydropureWater à 30 m/h de charge superficielle demande environ 8–9 m² de surface de plaques. Avec une précipitation chimique amont pour les métaux, le lamellaire seul peut atteindre la limite attendue du 40 CFR 437, soit moins de 30 mg/L de MES en sortie (selon S1). Une étape de polissage par FAD ne se justifierait que si un atelier de maintenance ou une station de lavage de camions venait à apporter des huiles et graisses par intermittence.
Scénario 2 — Raffinerie de métaux mixtes avec émulsions d'huiles de coupe
Équipements associés
- Système FAD série ZSQ — spécifications, plage de capacité et données techniques
- Skid automatique de dosage de réactifs — spécifications, plage de capacité et données techniques
Pour aller plus loin
Foire aux questions
FAD ou décanteur pour les eaux usées minières — que devrait choisir une usine en 2026 ?
Le choix dépend de la densité et de la granulométrie des matières en suspension. La flottation à air dissous (FAD) est privilégiée pour les particules légères, de faible densité, et pour les huiles et graisses qui tendent à flotter, avec des rendements typiques de 90–95 % sur les huiles émulsifiées. Les décanteurs conventionnels restent en revanche adaptés aux solides minéraux inorganiques denses qui sédimentent rapidement par gravité, avec souvent des OPEX moindres en énergie.
Le 40 CFR 437 impose-t-il une FAD ou un décanteur pour l'extraction et le traitement du minerai ?
Le 40 CFR Part 437, catégorie de source ponctuelle de traitement centralisé des déchets, fixe des limites d'effluent basées sur la performance plutôt que d'imposer une technologie précise. Le texte exige le respect de valeurs limites pour les polluants tels que les huiles et graisses, les matières en suspension (MES) et les métaux lourds, tout en autorisant toute combinaison de FAD, décanteurs ou autre meilleure technique disponible (MTD/BAT) qui satisfait en permanence aux exigences de rejet de la sous-catégorie concernée.
Une FAD peut-elle fonctionner par temps froid, en dessous de 10 °C ?
Oui, les FAD restent fonctionnelles sous 10 °C, mais leur rendement diminue avec la viscosité de l'eau et la solubilité des gaz. À mesure que la température de l'eau baisse, la viscosité augmente et ralentit la vitesse ascensionnelle des agrégats air-floc selon la loi de Stokes. Les exploitants doivent compenser en relevant le ratio air/solides ou en majorant la dose de polymère pour maintenir la qualité d'effluent visée dans le climat hivernal de l'Indiana.
Quelle est l'emprise au sol d'une FAD par rapport à un décanteur conventionnel pour 100 m³/h ?
Pour un débit de 100 m³/h, un décanteur circulaire conventionnel demande en général une emprise d'environ 80 à 120 m² en raison des vitesses superficielles plus faibles nécessaires à une décantation efficace. Une FAD, grâce à sa séparation à haut taux, ne demande que 20 à 40 m², soit une réduction de 60–75 % de l'encombrement par rapport à un décanteur gravitaire.
Un décanteur lamellaire peut-il traiter les huiles émulsifiées dans un effluent de raffinerie de métaux ?
Un décanteur lamellaire est en général inefficace sur les huiles émulsifiées sans prétraitement chimique poussé. Les plaques lamellaires reposent sur la décantation gravitaire et ne peuvent pas éliminer les huiles restant en phase aqueuse ni celles de densité proche de 1,0. Pour traiter une huile émulsifiée, l'effluent doit d'abord passer par des désémulsifiants ou par une flottation à air dissous qui casse l'émulsion et fait flotter les gouttelettes d'huile avant l'étape de décantation.
