Pourquoi les usines minières de Helton tranchent à nouveau entre décanteur et DAF en 2026
Le 40 CFR Part 437 (Ore Mining and Dressing) fixe des valeurs limites d'effluent en maximum journalier et en moyenne mensuelle pour les matières en suspension, le plomb, le zinc, le cuivre et le fer récupérables totaux, ainsi qu'une plage de pH comprise entre 6,0 et 9,0 pour tout rejet dans les eaux des États-Unis (selon 40 CFR 437.30 à 437.32). Pour les usines minières et métallurgiques de la région de Helton, la question 2026 ne porte plus sur l'entretien du décanteur existant mais sur le point de savoir si une configuration hybride DAF + décanteur permet de satisfaire l'autorisation NPDES à un coût global inférieur à la reconstruction d'un épaississeur gravitaire des années 1970. Les exigences ESG de réutilisation de l'eau en boucle fermée ont fait passer cette décision d'un poste de maintenance à une revue d'investissement au niveau du conseil d'administration, avec des fenêtres d'achat qui se ferment en moins de 30 jours sur la plupart des sites. Le profil d'effluent qui commande la décision est par ailleurs inhabituel : floc dense d'hydroxydes métalliques (Fe(OH)₃, Al(OH)₃), fines de silice, magnétite et huiles résiduelles intermittentes — l'inverse du profil riche en huiles et graisses de l'industrie agroalimentaire sur lequel s'appuient la plupart des articles consacrés à la DAF. Le choix par défaut en 2026 sur la plupart des lignes Helton combine donc une DAF en traitement primaire et un décanteur lamellaire en polissage ; la question porte sur l'ordre et sur la marge de dimensionnement à retenir.
Comment une unité DAF élimine réellement les MES, les huiles et graisses et les fines colloïdales
Un système DAF HydropureWater ZSQ sépare les matières en suspension en fixant des micro-bulles sur un floc conditionné chimiquement. L'effluent clarifié est repris en sortie de DAF, mis sous pression à environ 6 bar (87 psi) dans une boucle de recirculation, puis saturé en air dans un ballon de saturation garni. Lorsque le recirculat saturé est détendu à la pression atmosphérique dans le bassin de flottation, l'air dissous se libère sous forme de bulles de 30 à 50 µm qui adhèrent au floc conditionné et le remontent en surface (selon S2, S4). Un écumeur de surface pousse le flotté vers une goulotte à boues ; l'eau clarifiée s'évacue sous le matelas de flotté et les matières décantables lourdes sédimentent dans un compartiment de fond.
Les performances d'abattement en service industriel dépassent 90 % sur les MES, les huiles et graisses, la DCO et la DBO, avec une référence de 95 % sur les huiles et graisses en service agroalimentaire (selon S5). Le mécanisme dépend de la chimie : un coagulant (polychlorure d'aluminium, chlorure ferrique ou alun) associé à 1 à 5 mg/L de flocculant anionique est nécessaire pour lier les fines colloïdales aux micro-bulles ; sans ce conditionnement, les bulles passent sans capturer les particules de moins de 50 µm et la DAF perd en performance (selon S2, S4). La consommation énergétique se situe entre 8 et 15 kWh par m³ traité pour le compresseur d'air et la pompe de recirculation (selon S2), ce qui constitue le principal poste d'OPEX par rapport à un décanteur gravitaire.
Comment un décanteur lamellaire sédimente le floc dense d'hydroxydes métalliques
Un décanteur lamellaire haute efficacité HydropureWater empile des plaques inclinées à 45–60° dans une cuve compacte. Les plaques multiplient la surface de décantation effective, ce qui porte la charge hydraulique superficielle à 20–40 m/h — environ un ordre de grandeur au-dessus d'un décanteur gravitaire classique fonctionnant à 1–2 m/h — et réduit l'emprise au sol de la cuve d'un facteur similaire (selon S2). Un décanteur circulaire ou rectangulaire classique au même débit occupe 5 à 8 m² par m³/h, ce qui explique pourquoi tant de décanteurs miniers des années 1970 consomment des bassins de procédé entiers.
De nombreux modèles lamellaires intègrent une boucle de recirculation des boues qui réinjecte les boues décantées au contact de l'affluent frais, ce qui réduit la consommation de coagulant jusqu'à 30 % (selon S2). La sousverse se vidange à 2–5 % de siccité, et le motoréducteur du racleur ne consomme que 0,1 à 0,3 kWh/m³, un profil énergétique bien plus léger que les 8 à 15 kWh/m³ de la DAF (selon S2). Pour les besoins de comparaison dans cet article, le lamellaire sert de base CAPEX 1,0× ; la DAF coûte 1,5 à 2,5 fois le même investissement installé à débit égal, hors génie civil. Le lamellaire constitue la pièce maîtresse pour les flocs d'hydroxydes denses, sans huiles et graisses, à fort débit ; la DAF est la solution spécialisée pour les fines colloïdales, les huiles émulsionnées et les services intermittents par temps froid.
Trois règles qui départagent les mécanismes sur un site Helton
Première règle, celle de la densité du floc : un floc conditionné chimiquement dont la masse volumique dépasse 1,05 décante facilement dans un décanteur ; ce même floc, une fois conditionné au polymère, se lie aussi fermement aux micro-bulles de 30 à 50 µm, de sorte que les deux mécanismes fonctionnent lorsque la chimie est adaptée (selon S2, S4). La chimie est le véritable verrou, et non le choix du mécanisme. Deuxième règle, celle des huiles et graisses : les huiles et graisses libres ne décantent pas dans le temps de séjour d'un décanteur, elles ressortent par la surverse, de sorte que toute charge mesurable d'huiles et grasses impose une DAF en traitement primaire ou une étape amont de déshuilage (selon S2, S5). Troisième règle, celle du froid : la cinétique de nucléation des micro-bulles ralentit de 20 à 30 % à 5 °C par rapport à 20 °C, de sorte qu'une marge de dimensionnement de 10 à 15 % sur la pompe de recirculation et le ballon de saturation est prudente pour les sites Helton qui fonctionnent tout l'hiver (selon S2). Cette marge fait la différence entre une DAF qui atteint son abattement de conception en conditions ambiantes de janvier et une DAF qui glisse silencieusement sous l'autorisation en mars.
À titre d'exemple chiffré, un débit de 80 m³/h dimensionné sur une DAF-080 en cinétique de temps chaud doit être déclassé à environ 68 à 72 m³/h équivalent à 5 °C. En pratique, les ingénieurs surdimensionnent soit à l'unité catalogue supérieure (DAF-100 à 100 m³/h), soit acceptent la marge de 10 à 15 % sur la pompe de recirculation et le ballon de saturation sur le même châssis de DAF-080. L'article équivalent pour Wahoo, NE, traite d'une décision comparable en climat froid à une plage de débit similaire, et le guide en climat chaud pour Muskegon illustre la situation inverse.

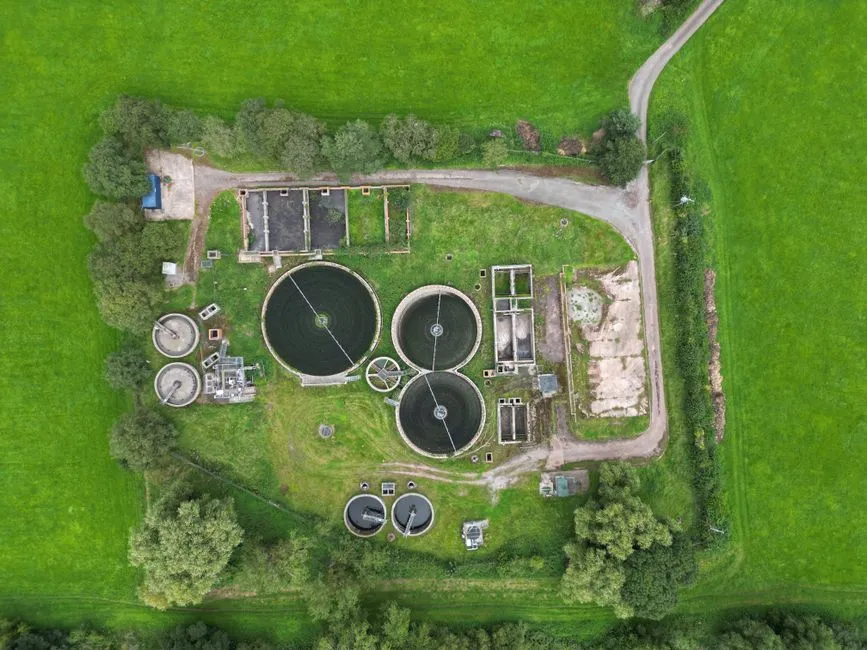

DAF, lamellaire ou décanteur classique : la comparaison 2026
Le tableau ci-dessous est l'élément à coller dans un dossier achats. Il réorganise les paramètres d'un effluent dense d'hydroxydes métalliques (et non les valeurs par défaut d'un effluent agroalimentaire chargé en huiles et graisses) selon les lignes qu'un décideur non technique posera réellement. Tous les ratios de CAPEX sont normalisés sur lamellaire = 1,0× à débit égal, avant ajout du génie civil et du bâtiment.
| Paramètre | Flottation à air dissous (DAF) | Décanteur lamellaire | Décanteur gravitaire classique |
|---|---|---|---|
| Abattement MES sur floc dense Fe(OH)₃ / Al(OH)₃ | 90–95 % (selon S5 : référence 95 % en usine agroalimentaire) | 85–92 % sur floc conditionné | 80–90 % sur matières décantables uniquement |
| Multiplicateur CAPEX (lamellaire = 1,0×) | 1,5 à 2,5× | 1,0× (base) | 0,7 à 0,9× matériel, mais 3 à 5× génie civil |
| Emprise au sol par m³/h | 0,2 à 0,4 m² (selon S2) | 0,3 à 0,6 m² (selon S2) | 5 à 8 m² (selon S2) |
| Énergie spécifique | 8 à 15 kWh/m³ (compresseur + recirculation) + chimie | Racleur + chimie (jusqu'à 30 % d'économie via recirculation des boues, selon S2) | Racleur uniquement (≈ 0,1 à 0,3 kWh/m³) |
| Performance par temps froid (<10 °C) | Moyenne (marge de 10–15 % sur pompe de recirculation et ballon de saturation) | Faible (risque de gel dans la trémie à boues non chauffée) | Faible (même risque de gel ; cuvelage plus grand) |
| Huiles et graisses, huiles émulsionnées, fines colloïdales | Point fort principal | Faible (l'huile sort par la surverse) | Faible (l'huile sort par la surverse) |
| Siccité des boues en aval | Flotté 4–8 % de siccité (selon S2) | Sousverse 2–5 % de siccité (selon S2) | Sousverse 1–3 % de siccité |
| Consommation de coagulant | Standard | Jusqu'à 30 % en moins (boucle de recirculation des boues) | Standard |
Le ratio clé pour les achats 2026 : le CAPEX d'une DAF représente 1,5 à 2,5 fois celui d'un lamellaire comparable à débit égal sur le seul équipement, mais ce ratio se réduit rapidement une fois le génie civil ajouté. Un lamellaire à 0,3–0,6 m² par m³/h coûte bien moins cher à abriter qu'un décanteur gravitaire classique à 5–8 m² par m³/h, et une DAF à 0,2–0,4 m² par m³/h est encore plus compacte. Pour un débit de 100 m³/h, le calcul donne environ 30 m² d'emprise DAF contre 600 m² d'emprise pour un décanteur classique, soit un facteur 20 (selon S2). Le surcoût DAF paraît donc le plus élevé dans les bassins Helton froids et étendus, où un lamellaire s'intègre de toute façon à moindre coût, et le plus faible dans les corridors industriels denses où chaque mètre carré de bâtiment est coûteux.
Trois scénarios Helton et le modèle ZSQ adapté à chacun
Les scénarios ci-dessous associent un profil d'effluent réaliste à Helton à une référence catalogue, afin qu'un acheteur puisse agir sans recourir à un bureau d'études.
| Scénario | Débit et profil d'effluent | Configuration recommandée | Référence catalogue |
|---|---|---|---|
| 1. Concentrateur de taconite, sans huiles et graisses | 250 m³/h, 1 500 à 3 000 mg/L de MES sous forme Fe(OH)₃ + magnétite, sans huile résiduelle | Décanteur lamellaire haute efficacité HydropureWater en traitement primaire à 30 m/h (≈ 8–9 m² de surface de plaques) ; polissage DAF uniquement en cas d'apparition d'huiles et graisses issues de l'atelier | Lamellaire dimensionné pour 250 m³/h ; DAF de polissage en option ZSQ DAF-030 en cas de besoin |
| 2. Raffinerie de métaux mixtes avec huile de coupe | 80 m³/h, 100 à 300 mg/L de MES, précipités Cu/Zn, 50 à 200 mg/L d'huile de coupe émulsionnée | Système DAF HydropureWater ZSQ en traitement primaire (non négociable pour les huiles et graisses) plus lamellaire de polissage pour la marge sur les métaux | ZSQ DAF-080 (longueur 10,8 m × largeur 4,0 m, 7 500 kg à vide / 100 000 kg en service) + lamellaire en aval |
| 3. Puisard de déshydratation de mine de cuivre en climat froid | 15 m³/h, fonctionnement hivernal intermittent, affluent variable | DAF compacte sur skid (démarrage/arrêt rapides, pas de risque de gel en chambre enterrée) ; un lamellaire en chambre non chauffée expose la trémie à boues au gel | ZSQ DAF-015 (longueur 5,6 m, 2 200 kg à vide / 18 000 kg en service) avec ballon de saturation tracé thermiquement |
Scénario 1, concentrateur de taconite à 250 m³/h, sans huile : le débit et la densité favorisent un lamellaire haut débit en traitement primaire à 30 m/h de charge superficielle, ce qui requiert environ 8 à 9 m² de surface de plaques. Un polissage par DAF n'est justifié que si un atelier ou une station de lavage de camions commence à introduire des huiles et graisses de façon intermittente. Effluent attendu au regard des limites en maximum journalier du 40 CFR 437 : MES < 30 mg/L atteignable avec le seul lamellaire, métaux contrôlés à l'étape amont de précipitation. Scénario 2, raffinerie de métaux mixtes à 80 m³/h avec huile de coupe émulsionnée : la DAF en traitement primaire est non négociable, car un décanteur laisserait passer l'huile émulsionnée directement vers le rejet NPDES et ferait sortir à la fois les MES et l'enveloppe d'huiles et graisses de l'autorisation. Le débit de 80 m³/h se situe en milieu de plage sur la référence catalogue DAF-080 (longueur 10,8 m, largeur 4,0 m, masse en service 10 000 kg) sans surcoût d'ingénierie spécifique. Scénario 3, puisard de déshydratation d'une mine de cuivre à 15 m³/h, intermittent en hiver : une DAF compacte sur skid démarre et s'arrête en quelques minutes et accepte un affluent variable ; un lamellaire en chambre non chauffée risque le gel dans la trémie à boues et se révèle plus difficile à isoler. Le surcoût CAPEX de la DAF est rentabilisé par la disponibilité opérationnelle (selon S2). Pour le cadrage amont de prétraitement sur les effluents chargés en métaux, le guide de conformité de prétraitement 2026 pour les usines minières près de Maybee, US reprend une chimie comparable.
Kit achats : skid de dosage et filtre-presse pour boucler la boucle
Deux équipements rendent la plage de coûts 2026 défendable devant la direction financière : un skid de dosage chimique automatique HydropureWater pour maintenir le coagulant, le flocculant et la correction de pH dans la fenêtre de conception face à un affluent variable, afin que ni la DAF ni le lamellaire ne dérivent, et un filtre-presse à plaques HydropureWater en aval dimensionné aussi bien pour le flotté de DAF (4–8 % de siccité) que pour la sousverse du lamellaire (2–5 % de siccité), avec une surface de filtration de 1 à 500 m² disponible au catalogue (selon S2). Le skid de dosage élimine la défaillance la plus fréquente sur site, à savoir le surdosage opérateur qui dégrade la qualité des boues, et le filtre-presse convertit le flotté à 4–8 % de siccité ou la sousverse à 2–5 % de siccité en un gâteau empilable qui ferme la boucle d'élimination.
L'écart d'OPEX entre les deux solutions primaires est plus étroit que ne le suggère le ratio de CAPEX. Le lamellaire économise jusqu'à 30 % de coagulant grâce à la recirculation des boues, mais le flotté plus épais de la DAF se déshydrate plus facilement dans le presse aval et réduit ainsi la consommation de polymère côté presse (selon S2). Pour la plupart des postes Helton 2026, le lot achats qui obtient l'accord de la direction combine DAF ou lamellaire, skid de dosage et filtre-presse, vendus et garantis comme un système unique plutôt que comme trois bons de commande séparés.
Questions fréquentes
Le 40 CFR 437 impose-t-il réellement une DAF ou un décanteur ?
Non. Aucune technologie n'est explicitement prescrite. La réglementation fixe des limites en maximum journalier et en moyenne mensuelle pour les MES, le plomb, le zinc, le cuivre et le fer récupérables totaux, ainsi qu'une plage de pH comprise entre 6,0 et 9,0 (selon 40 CFR 437.30 à 437.32). Une DAF ou un lamellaire correctement dimensionnés, associés à une précipitation chimique, peuvent satisfaire ces limites ; de nombreuses usines américaines exploitent une DAF en traitement primaire doublée d'un lamellaire de polissage comme marge de sécurité contre les dépassements en maximum journalier.
À quelle charge superficielle un lamellaire doit-il être conçu pour un floc dense de Fe(OH)₃ ou d'Al(OH)₃ ?
20 à 30 m/h sur la surface projetée du bloc de plaques pour un floc d'hydroxydes propre et bien conditionné. Réduire à 10–15 m/h pour la silice fine ou un floc de faible densité à décantabilité limite. La plage supérieure publiée de 20–40 m/h suppose une bonne chimie d'affluent et un débit stable ; fonctionner en haut de cette plage sur un effluent minier variable expose à une percée de matières en suspension.
Une unité DAF peut-elle fonctionner tout l'hiver à Helton ?
Oui, mais le ballon de saturation et la conduite de recirculation doivent être isolés ou tracés thermiquement, et la pompe de recirculation ainsi que le volume de saturation doivent comporter une marge de dimensionnement de 10 à 15 %, car la cinétique de nucléation des micro-bulles ralentit de 20 à 30 % à 5 °C par rapport à 20 °C (selon S2). Sans cette marge, les MES de l'effluent de janvier dépassent silencieusement le point de conception.
Un concentrateur de taconite peut-il fonctionner en lamellaire seul, sans DAF ?
Oui. De nombreux effluents de taconite sans huiles et graisses fonctionnent en lamellaire seul comme clarification primaire. N'ajouter une étape de polissage par DAF que si des fines colloïdales commencent à traverser, ou si un rejet d'atelier ajoute des huiles intermittentes que le lamellaire ne peut pas capter. La décision dépend de la présence d'huiles et graisses et de la fraction de fines colloïdales, et non du seul débit.
De combien une DAF est-elle plus compacte qu'un décanteur classique au même débit ?
D'environ un vingtième. Une DAF à 0,2–0,4 m² par m³/h représente environ la moitié de l'emprise d'un lamellaire à 0,3–0,6 m² par m³/h, et un décanteur gravitaire classique à 5–8 m² par m³/h occupe environ 20 fois l'emprise d'une DAF au même débit (selon S2). Pour un débit de 100 m³/h, cela représente la différence entre 30 m² d'emprise DAF et 600 m² d'emprise de décanteur, un chiffre de génie civil décisif pour tout plan d'implantation 2026.
