قراءة مخطط تدفق عملية مفاعل UASB
يتتبع مخطط تدفق عملية مفاعل UASB مسار مياه الصرف وهي تصعد عبر أربع مناطق متتابعة: مشعب لتوزيع المياه الداخلة ينشر التغذية على قاعدة المفاعل، ومنطقة طبقة الحمأة حيث تحوّل الحبيبات الكثيفة المواد العضوية إلى غاز حيوي، وفاصل ثلاثي الأطوار للغاز والسائل والصلب (GSS) يفصل الغاز الحيوي عن التيار الصاعد ويعيد الحمأة، وقناة تصريف تُصرِّف المياه المُصفّاة نحو وحدة التنقية اللاحقة. خارج المسار الرئيسي، يوجّه غطاء جمع الغاز الحيوي الغاز الغني بالميثان بنسبة 65–75% إلى نقطة الاستخدام، في حين تتيح حلقة إعادة تدوير المياه المعالجة للمشغّل ضبط سرعة التدفق الصاعد بين 0.5 و1.5 م/ساعة. يُظهر المخطط دائمًا وحدة تنقية لاحقة لأن مفاعل UASB وحده يزيل 70–85% من الحمل العضوي الكيميائي الأصلي (وفقًا لـ anaerobic-digestion.com، 2026).
عند قراءة المخطط من اليسار إلى اليمين، تدخل المياه الداخلة أولًا إلى خزان المعادلة، ثم إلى مشعب التغذية عند قاعدة المفاعل، ثم إلى طبقة الحمأة الحبيبية حيث تجري التفاعلات البيولوجية، ثم إلى الفاصل ثلاثي الأطوار، وأخيرًا إلى قناة تصريف المياه المعالجة. يعود سهمان إلى الخلف في أي رسم ذي مصداقية: سهم داخلي لإعادة الحمأة داخل حواجز الفاصل ثلاثي الأطوار، وخط إعادة تدوير خارجي يأخذ جزءًا من المياه المُصفّاة إلى شفاط مضخة التغذية. السهم الوحيد الذي يخرج من غلاف السائل هو خط أخذ الغاز الحيوي من غطاء الغاز، ويُرسم في أعلى المفاعل ويُوجَّه عادةً إلى منظومة لهب أو مرجل أو وحدة توليد مشترك للكهرباء والحرارة (وفقًا لـ anaerobic-digestion.com، 2026).
على الجانب الأيمن، يمتد المخطط خارج هيكل مفاعل UASB ليدخل في كتلة المعالجة التكميلية اللاحقة. تنتمي هذه الكتلة إلى المخطط نفسه لأن مياه الخروج من مفاعل UASB لا تزال تحمل 15–30% من الحمل العضوي الكيميائي الأصلي، إضافةً إلى المغذيات التي تتعامل معها المعالجة اللاهوائية بالكاد، إذ تقل نسب إزالة كل من النيتروجين والفسفور عن 15% (وفقًا لـ anaerobic-digestion.com، 2026). تُرسم كتلة المعالجة التكميلية كمرحلة هوائية أو كمفاعل إسفنجي معلّق بالتدفق الهابط (DHS) أو كمفاعل حيوي غشائي (MBR) أو كـwetland اصطناعي بحسب معيار التصريف المطلوب. التعامل مع كتلة المعالجة التكميلية بوصفها محطة مستقلة يُعدّ خطأ قراءة شائعًا؛ ففي المخطط الكامل هي امتداد لنفس مسار التدفق.
الكتلة 1 — توزيع المياه الداخلة والمعادلة
الكتلة الأولى في المخطط هي مشعب التوزيع عند قاعدة المفاعل: أنبوب رئيسي يحمل عدة فروع بفوهات توزع مياه الصرف الواردة على كامل المقطع العرضي لطبقة الحمأة. من دون توزيع منتظم، تتدفق التغذية عبر عدد محدود من المسارات عالية النفاذية، تاركةً أجزاءً كبيرة من الطبقة محمّلة بشكل خفيف، ما يحرم الحبيبات فيها من المادة المغذية. يرتبط تصميم التوزيع بكثافة التلقيح؛ تدعم التغذية المتساوية لقاح VSS المُوصى به في طور التشغيل بتركيز 10–15 غ/لتر، وهو ما يملأ عادة 20–30% من حجم المفاعل قبل بدء تحميله (وفقًا لـ anaerobic-digestion.com، 2026).
تُرسم المعادلة عادة قبل المخطط مباشرة، لكنها تنتمي وظيفيًا إلى الكتلة 1. فالتدفقات المتغيرة للمياه الداخلة ستخرج لولاها عن نطاق السرعة الصاعدة 0.5–1.5 م/ساعة الذي تتطلبه الطبقة الحبيبية كي تظل مميّعة دون أن تنجرف للخارج (وفقًا لـ anaerobic-digestion.com، 2026). يعمل خزان المعادلة على تخفيف قمتي التدفق والتركيز معًا، فيصل مشعب التوزيع حملًا شبه ثابت. يقع تعديل الأس الهيدروجيني كذلك في هذه الكتلة التمهيدية؛ ويتمثل الأسلوب القياسي في الحقن عبر نظام حقن كيميائي آلي لتصحيح الأس الهيدروجيني قبل مفاعل UASB.
إذا كان التوزيع أصغر من المطلوب، فإن نمط الفشل يبقى نوعيًا لا رقميًا: قنوات وتدفق ميت تحت فوهات سيئة الوضع، وحبيبات لا تتلامس مع المادة المغذية الطازجة. ولا تظهر هذه المشكلات في المخطط، ولهذا يجب على رسم المورد دائمًا أن يحدد عدد فروع الفوهات والمسافات بينها، لا أن يكتفي بذكر قطر الأنبوب الرئيسي.
الكتلة 2 — طبقة الحمأة الحبيبية
طبقة الحمأة هي الكتلة الوحيدة في المخطط التي تجري فيها التفاعلات البيولوجية فعلًا. تُرسم كطبقة كثيفة تشغل 40–60% من الحجم السفلي للمفاعل في النظام الناضج، مكتظة بحبيبات يتراوح قطرها بين 1 و3 ملم تستقر بسرعة تزيد عن 25 م/ساعة (وفقًا لـ anaerobic-digestion.com، 2026). تُعدّ سرعة الترسيب هذه آلية الانتقاء الهيدروليكي: يغسل التدفق الصاعد المستمر الكتلة الحيوية الخفيفة المُتلبّدة، ويُبقي الحبيبات الكثيفة جيدة التكتل، فتكثف الطبقة ذاتها بمرور الوقت دون حاجة إلى مناخل ميكانيكية.
يربط منطق تحديد حجم هذه الكتلة بمعدل التحميل العضوي. تعمل أنظمة UASB الصناعية الناضجة بمعدلات تحميل تتراوح بين 4 و15 كغ COD/م³/يوم، وهو أعلى بكثير من نطاق 1–3 كغ COD/م³/يوم المعتاد في المفاعلات اللاهوائية التقليدية (وفقًا لـ anaerobic-digestion.com، 2026). طبّقت دراسة Zenodo على مفاعل UASB في مصفاة نفط معدلات تحميل عضوي قدرها 0.58 و0.89 و1.21 و2.34 كغ/م³·يوم على مياه صرف تكرير النفط، وهي معدلات تقع تحت النطاق الصناعي الناضج لأن الحبيبات في تلك الدراسة كانت لا تزال قيد التأقلم (وفقًا لـ Zenodo، S2). حين يظهر في مخطط المورد رقم لمعدل التحميل العضوي، تحقّق مما إذا كان يمثّل نقطة التصميم أم نقطة تشغيل مبكرة، فالفارق بينهما يصل إلى رتبة كاملة.
تُعدّ درجة الحرارة المُحدِّد الثاني لحجم التصميم. ينخفض الأداء بنحو 10–12% لكل 5 درجات مئوية تحت 20 درجة مئوية، ولهذا يجب تأهيل مخطط UASB ببيانات المناخ في الموقع (وفقًا لـ anaerobic-digestion.com، 2026). أما مياه الخروج الباردة في نطاق 10–20 درجة مئوية، فعادةً يُعاد رسم المخطط بنسخة EGSB أو IC بدلًا من UASB التقليدي.
الكتلة 3 — الفاصل ثلاثي الأطوار (غاز–سائل–صلب)
الفاصل ثلاثي الأطوار، الذي يُرمز إليه غالبًا في مخططات الموردين بـ GSS أو GLS، هو الكتلة الأكثر تعقيدًا بصريًا في الرسم. يقع في الجزء العلوي من المفاعل، ويُرسم كعناصر متحدة المركز: غطاء غاز مركزي بأجنحة تحويل، وقناة عودة ملاط على طول جدران الحواجز، وسد فيضي خارجي يغذي قناة تصريف المياه المعالجة. يسمح الفاصل للغاز بالصعود إلى أعلى، وللحمأة بالانزلاق إلى الأسفل، وللماء المُصفّى بالخروج أفقيًا، وذلك في الوقت ذاته داخل الوعاء نفسه.
تظهر عمليات الفصل الثلاث بوضوح في المخطط الجيد الإعداد. يخرج الغاز الحيوي من المفاعل عبر غطاء الغاز في أعلى الوعاء؛ وتركيبه 65–75% ميثان، ما يميّز هذا التيار كوقود متوسط الدرجة صالح لتغذية المراجل أو لتوليد الحرارة والكهرباء معًا (وفقًا لـ anaerobic-digestion.com، 2026). أما الحمأة التي تتلامس مع جدران الحواجز فتنزلق عائدة إلى الطبقة، ويُرمز إليها بأسهم هابطة في المخطط. وتعبر المياه المُصفّاة السد الفيرضي إلى قناة تصريف المياه المعالجة، ويُرمز إليها بسهم أفقي يخرج من هيكل المفاعل.
من أخطاء قراءة المخطط الشائعة افتراض أن الفاصل ثلاثي الأطوار كتلة تفاعلية. لا تحدث أي إزالة لـ COD داخل الفاصل؛ فهو جهاز فصل بحت. تكتمل التفاعلات البيولوجية بحلول وصول السائل المختلط إلى الحافة السفلية للفاصل، وكل ما فوق ذلك الخط هيدروليكا بحتة. فإذا ظهر في مخطط المورد خلاطات داخلية أو نافورات أو نقاط تغذية داخل منطقة الفاصل، فهذه علامة تستوجب المراجعة.
الكتلة 4 — قناة تصريف المياه المعالجة، والإعادة، والمعالجة التكميلية اللاحقة

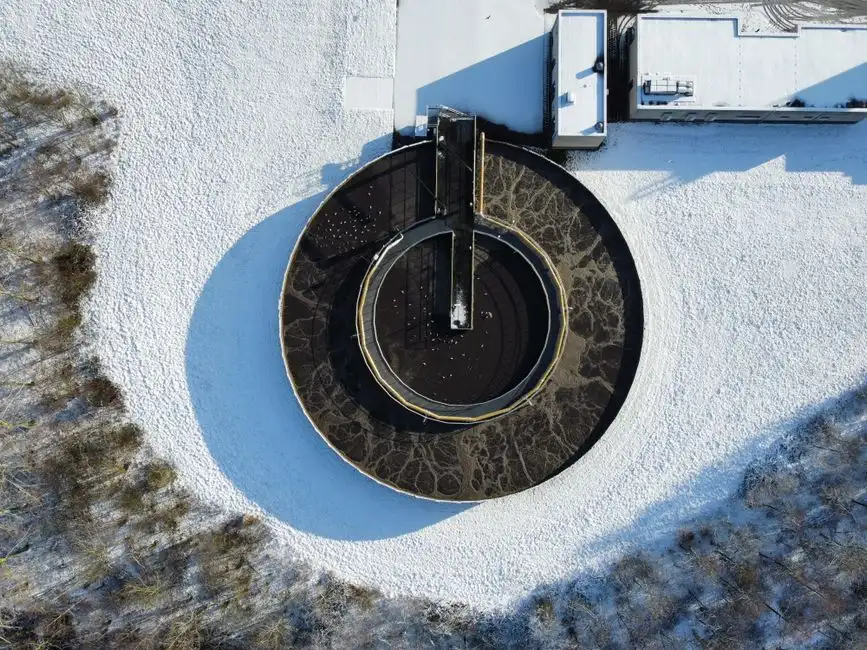

قناة تصريف المياه المعالجة هي الحوض المحيطي في أعلى المفاعل الذي يجمع المياه المُصفّاة من السدود الفيرضية للفاصل ثلاثي الأطوار. تُرسم في المخطط على شكل قناة U التفّ حول الحافة العلوية، مع مخرج أنبوبي وحيد يقود إلى الخزان التالي. ويُعدّ هذا المخرج الحد الفاصل بين غلاف مفاعل UASB وبقية سلسلة المعالجة.
تنقسم المياه عادةً داخل القناة إلى تيارين. جزء يغادر المحطة كتدفق أمامي نحو كتلة المعالجة التكميلية؛ والجزء الآخر يعود عبر خط إعادة خارجي إلى مدخل مضخة التغذية. الهدف من إعادة التدفق تثبيت سرعة التدفق الصاعد في النطاق 0.5–1.5 م/ساعة خلال فترات التدفق المنخفض، ويمكن تخفيضها للسماح بسرعات قصوى تصل إلى 3 م/ساعة خلال الذروات الهيدروليكية (وفقًا لـ anaerobic-digestion.com، 2026). فإذا كان خط إعادة التدفق غائبًا من مخطط المورد، فالمخطط ناقص.
تُعدّ الكتلة اللاحقة في المخطط إلزامية لأن مفاعل UASB وحده يزيل 70–85% من الحمل العضوي الأصلي، تاركًا 15–30% من COD المياه الداخلة في المحلول (وفقًا لـ anaerobic-digestion.com، 2026). ومن التجميعات الموثقة، ربط مفاعل الإسفنج المعلق بالتدفق الهابط (DHS) قبل مفاعل UASB في معالجة مياه صرف تجفيف البصل، كما ورد في مجلة Bioresource Technology (وفقًا لـ Elsevier، S1). وتُرسم المراحل الهوائية والمفاعلات الحيوية الغشائية وwetlands التدفق الأفقي تحت السطح في هذا الموضع أيضًا، وتحقق wetlands عادةً إزالة 75–85% من BOD في مياه خروج مفاعل UASB (وفقًا لـ anaerobic-digestion.com، 2026). يُرسم تطوير EGSB بمفاعل أطول ومنطقة حمأة موسّعة، وبتدفق صاعد يتراوح بين 5 و10 م/ساعة لتحسين التلامس بين مياه الصرف والكتلة الحيوية (وفقًا لـ anaerobic-digestion.com، 2026). ولمعالجة المشكلات التشغيلية المعتادة بعد بدء التشغيل، يتناول دليل المشاكل والحلول الشائعة لمفاعل UASB لعام 2026 تسلسل التشخيص بالتفصيل.
معاملات تشغيل مفاعل UASB في لمحة
يربط الجدول التالي بين المخطط وحدود التشغيل التي ينبغي أن تظهر في مخطط المورد. جميع القيم مأخوذة من المرجع نفسه؛ والنطاقات منشورة كما هي دون استقراء.
| الفئة | المُعامل | القيمة |
|---|---|---|
| تشغيلي | معدل التحميل العضوي (UASB الحبيبي الناضج) | 4–15 كغ COD/م³/يوم |
| تشغيلي | سرعة التدفق الصاعد (طبيعي) | 0.5–1.5 م/ساعة |
| تشغيلي | سرعة التدفق الصاعد (ذروة) | حتى 3 م/ساعة |
| تشغيلي | إزالة COD | 80–95% |
| فيزيائي | نسبة طبقة الحبيبات من الحجم | 40–60% |
| فيزيائي | قطر الحبيبات | 1–3 ملم |
| فيزيائي | سرعة ترسيب الحبيبات | أكثر من 25 م/ساعة |
| فيزيائي | كثافة التلقيح | 10–15 غ VSS/لتر، 20–30% من الحجم |
| موارد | استهلاك الطاقة مقارنةً بالهوائي | أقل بنسبة 40–60% |
| موارد | الحمأة الزائدة مقارنةً بالهوائي | أقل بنسبة 80–90% |
| موارد | نسبة الميثان في الغاز الحيوي | 65–75% |
| حرارة | فقد الأداء تحت 20 درجة مئوية | نحو 10–12% لكل انخفاض 5 درجات مئوية |
| حرارة | تحمل EGSB/IC للبرد مقارنةً بـ UASB | يقبل برودة أقل بمقدار 3–5 درجات مئوية |
حين تخرج القيم في مخطط المورد عن هذه النطاقات، اطلب أساس التصميم الداعم لها. تعكس النطاقات المعروضة هنا الأنظمة الحبيبية الناضجة وفقًا لـ anaerobic-digestion.com (2026).
كيف تقرأ مخطط المورد قبل الموافقة عليه
يجب أن تظهر سبعة عناصر في مخطط UASB موثوق كي يستحق مراجعة جدية:
- خزان تغذية معادلة قبل المفاعل
- مشعب توزيع عند قاعدة المفاعل يحمل عدة فروع بفوهات
- منطقة طبقة حمأة حبيبية محددة الأبعاد أو موسومة على الأقل بنسبة الحشو
- فاصل ثلاثي الأطوار (GSS) بأجنحة تحويل وغطاء غاز وسدود فيضية
- خط أخذ الغاز الحيوي من غطاء الغاز، مع نقطة استخدام محددة في المصب
- قناة تصريف مياه معالجة مع رسم خط إعادة التدفق وخط التدفق الأمامي معًا
- كتلة معالجة تكميلية لاحقة داخل النطاق، لا تُحال إلى ملاحظة «بواسطة الغير»
أكثر العناصر التي تُحذف من مخططات الموردين: خط إعادة التدفق، وأسهم عودة الحمأة داخل الفاصل، ونقطة استخدام الغاز الحيوي، ووحدة المعالجة التكميلية. ويمثّل كل حذف نطاقًا تركه المورد دون تعريف، ويصبح كل منها خطرًا لتعديل أمر لاحقًا في التشغيل. وقبل التوقيع، اطلب من المورد معدل التحميل العضوي التصميمي، وسرعة التدفق الصاعد التصميمية، وإزالة COD المتوقعة عند الحمل التصميمي، وتأكيد أي كتلة لاحقة تقع ضمن نطاقه. يجب تصنيف نسختي EGSB وIC بوضوح، لأن هندستهما — مفاعل أطول، وطبقة موسّعة، وإعادة تدوير داخلية — تختلف بصريًا عن مفاعل UASB التقليدي (وفقًا لـ anaerobic-digestion.com، 2026). أما في حالات التصريف الحساسة للمغذيات، فإن إضافة مرحلة تنقية بـ MBR في المصب لمفاعل UASB هي النطاق الإضافي المعتاد الذي يجب أن يستوعبه المخطط.
الأسئلة الشائعة
ماذا يتضمن مخطط UASB الكامل خارج هيكل المفاعل؟
يتضمن المخطط الكامل خزان المعادلة، ومشعب توزيع المياه الداخلة، وطبقة الحمأة الحبيبية، والفاصل ثلاثي الأطوار، وخط الغاز
الأسئلة الشائعة
ما المكونات الرئيسية التي يعرضها مخطط تدفق عملية مفاعل UASB؟
يبرز مخطط تدفق عملية مفاعل UASB القياسي أربع مناطق جوهرية: نظام توزيع المياه الداخلة عند القاعدة، ومنطقة طبقة/بطانية الحمأة، والفاصل ثلاثي الأطوار (فاصل الغاز–السائل–الصلب) في الأعلى، وغطاء جمع الغاز. وتشمل العناصر الإضافية محطة ضخ المياه الداخلة، وخطوط إعادة التدوير، وقنوات تصريف المياه المعالجة، ومعدات مناولة الغاز الحيوي مثل كاسرات اللهب وأبراج الغسل.
ما الفرق بين مفاعل UASB ومفاعل EGSB في المخطط؟
الفرق الرئيسي في مخطط تدفق العملية وجود حلقة إعادة تدوير خارجية في مفاعل طبقة الحمأة الحبيبية الموسّعة (EGSB)، وهي حلقة غائبة أو ضئيلة في مفاعل UASB القياسي. كما تعرض مخططات EGSB وعاءً أطول وأكثر نحافة لاستيعاب سرعات التدفق الصاعد الأعلى التي تتجاوز عادة 6 إلى 10 م/ساعة، مقارنةً بالمظهر العمودي الأقصر والسرعات الأدنى في UASB.
ما سرعة التدفق الصاعد ومعدل التحميل العضوي النموذجية لتصميم مفاعل UASB؟
في تصميم UASB القياسي، تُحافظ على سرعة التدفق الصاعد السطحية عادة بين 0.5 و1.5 م/ساعة لضمان تكوّن الحبيبات السليمة ومنع انجراف الكتلة الحيوية. ويتراوح معدل التحميل العضوي (OLR) بشكل عام بين 5 و15 كغ COD/م³·يوم، بحسب خصائص مياه الصرف وظروف الحرارة في وعاء المفاعل.
كيف أختار المورد المناسب لحزمة مفاعل UASB في عام 2026؟
لمشاريع عام 2026 الهندسية، أعطِ الأولوية للموردين الذين يقدمون نمذجة ديناميكيات الموائع الحسابية (CFD) لتحسين توزيع التدفق، ويوفرون تصاميم فواصل ثلاثية الأطوار معيارية مركّبة على قاعدة حاملة. تحقّق من قدرة المورد على دمج التوأم الرقمي لمراقبة ارتفاع طبقة الحمأة لحظيًا، ومن امتثاله لمعايير ISO 14001 المحدّثة، وشهادات الأوعية المضغوطة المحلية لاحتواء الغاز الحيوي.
ما المعالجة اللاحقة التي تُرسم عادةً بعد مفاعل UASB في المخطط؟
تُوجَّه مياه الخروج من مفاعل UASB عادةً إلى مرحلة تنقية هوائية، مثل عملية الحمأة المنشطة (ASP)، أو المفاعل الحيوي الغشائي (MBR)، أو المفاعل الحيوي بالطبقة المتحركة (MBBR)، لإزالة COD المتبقي والمغذيات. وإذا كان التصريف عالي الجودة أو إعادة استخدام المياه مطلوبة، يضم المخطط كذلك وحدة ترويض ثانوية تتبعها معالجة ثلاثية بالترشيح، مثل المرشحات الرملية أو أغشية الترشيح الفائق.
