البنية التنظيمية لمنشأة بترولية مصروفة إلى المجاري في ويتشيتا
تعمل مصافي البترول ومحطات تخزين النفط الخام ومنشآت معالجة الغاز التي تصرف مياهها إلى شبكة الصرف الصحي في مقاطعة سيدغويك ضمن أربع طبقات تنظيمية متراكبة، وعلى المهندس الذي يصمم سلسلة المعالجة التمهيدية أن يستوفي الأربع في آن واحد. في القمة يأتي البند §307(b) من قانون المياه النظيف الذي يمنح صلاحية وضع معايير المعالجة التمهيدية التصنيفية للفئات الصناعية؛ وتُنفَّذ هذه الصلاحية لمنشآت البترول من خلال 40 CFR Part 435، فئة استخراج وتكرير النفط والغاز. تحتها تملك ولاية كانساس عبر KDHE صلاحية NPDES المفوَّضة، وتملك مدينة ويتشيتا تصريح برنامج المعالجة التمهيدية لمحطة Lower Arkansas Water Quality Reclamation Facility (Plant 2) على نهر أركنساس. تُعدّ Plant 2 الجهة الرقابية لنحو 200 ميل مربع من منطقة الخدمة، ويوجد أخصائيو المعالجة التمهيدية داخل المحطة (وفقًا لمصدر مدينة ويتشيتا S1).
بما أن المنشأة البترولية مدرجة في القائمة التصنيفية لـ 40 CFR Part 435، فإنها تُعدّ مستخدمًا صناعيًا تصنيفيًا (CIU) وتخضع في الوقت نفسه للمعايير الفيدرالية التصنيفية وللحدود المحلية التي تضعها ويتشيتا بموجب 40 CFR 403 (وفقًا لمصدر مدينة ويتشيتا S1). تُرسي الحدود التصنيفية الحد الأدنى (ما تشترطه وكالة حماية البيئة على كل مصفاة إنجازه)؛ بينما تشكّل الحدود المحلية السقف الذي يعلوها (ما تحتاجه ويتشيتا لحماية محطة POTW). لأغراض التشاور المسبق على تقديم الطلب، يمكن الوصول إلى مكتب المعالجة التمهيدية على الرقم 316.303.8700 أو عبر البريد الإلكتروني [email protected] (وفقًا لمصدر مدينة ويتشيتا S1).
ما حدود المعالجة التمهيدية التي يجب على المستخدم التصنيفي البترولي تحقيقها فعليًا
يتعين على المصفاة التي تصرف إلى Plant 2 أن تصمم في مواجهة أربع عائلات من الملوثات في آن واحد: الزيوت والشحوم، والمواد الصلبة العالقة الكلية، والفينولات، والعناصر النزرة، وفي أغلب الحالات النيكل والكروم الناتجان عن المعالجة بالهيدروجين وعن خدمة وحدة إزالة الأملاح. هذه معايير الإبلاغ المعتمدة في 40 CFR 435، وتظهر مجددًا في حدود الصرف التصنيفية التي يتعين على المصفاة الوفاء بها عند نقطة المراقبة. وحين يكون الرقم التصنيفي صامتًا أو متساهلًا، يكون الحد المحلي لويتشيتا هو الرقم الملزم (وفقًا لإطار عمل إرشادات وكالة حماية البيئة لتطوير الحدود المحلية، S4).
تضع ويتشيتا هذه الحدود المحلية باستخدام منهجية الحد الأقصى المسموح للتحميل على رأس المنشأة (MAHL) التابعة لوكالة حماية البيئة، وهي عملية من خمس خطوات: تحديد الملوثات موضع الاهتمام، وجمع بيانات المياه الداخلة والمياه المعالجة والحمأة، واحتساب قيم MAHL لكل ملوث، وتخصيص الأحمال المسموح بها للمصادر الخاضعة للرقابة مع تطبيق معامل أمان وهامش نمو، ثم إقرار الحدود من خلال عملية المشاركة العامة (وفقًا لإرشادات تطوير الحدود المحلية لوكالة حماية البيئة، S4 §2.2). يجب أن تحمي الحدود من ظاهرة المرور (الملوث الذي يتسلل عبر محطة POTW إلى نهر أركنساس)، ومن التداخل (الملوث الذي يعطل المعالجة البيولوجية)، ومن تراجع جودة الحمأة (حتى يمكن استخدام المواد الصلبة الحيوية في التربة أو دفنها)، ومن الانبعاثات الهوائية الصادرة عن وحدات المعالجة. يحمي المستخدم التصنيفي البترولي بذلك أربع جهات متلقية في آن واحد: النهر، والصرف الصحي، والكتلة الحيوية، والمواد الصلبة الحيوية (وفقًا لإرشادات تطوير الحدود المحلية لوكالة حماية البيئة، S4 §3.2.1–3.2.6).
للانضمام إلى البرنامج، تقدم المصفاة مسحًا للنفايات الصناعية، وتستكمل طلب التصريح، وتقدم تقرير المراقبة الأساسية، وتُحتسب رسوم التصريح بحسب معدل التدفق اليومي لمياه الصرف الصناعي (وفقًا لمصدر مدينة ويتشيتا S1). يجمع الجدول أدناه أهداف التصميم التي يصمم المستخدم التصنيفي البترولي على أساسها، سواء المنظومة التصنيفية أو غلاف الحد المحلي الذي يعلوها.
| المعيار | المرجع التصنيفي وفق 40 CFR 435 (الفئة الفرعية للمصافي، الحد اليومي الأقصى) | الحد المحلي المعتاد لويتشيتا (غلاف التصميم) | المصدر |
|---|---|---|---|
| الزيوت والشحوم | 15 ملغ/لتر (إجمالي) عند نقطة المراقبة | ≤ 10–15 ملغ/لتر عينة مركبة 24 ساعة؛ حظر اللمعان المرئي | 40 CFR 435.62؛ S1, S4 |
| المواد الصلبة العالقة الكلية (TSS) | 30 ملغ/لتر (الفئة الفرعية للمصافي) | ≤ 30 ملغ/لتر متوسط شهري، 45 ملغ/لتر حد يومي أقصى | 40 CFR 435.62؛ S4 |
| الفينولات (4AAP) | 0.16 ملغ/لتر | ≤ 0.1 ملغ/لتر متوسط شهري، ≤ 0.3 ملغ/لتر حد يومي أقصى | 40 CFR 435.62؛ S4 |
| الكروم (إجمالي) | 1.0 ملغ/لتر | ≤ 1.0 ملغ/لتر حد يومي أقصى؛ تخصيص MAHL خاص بالموقع | 40 CFR 435.62؛ S4 §5.2.1 |
| النيكل (إجمالي) | 1.0 ملغ/لتر | ≤ 0.5–1.0 ملغ/لتر حد يومي أقصى؛ مخصص وفق MAHL | 40 CFR 435.62؛ S4 §5.2.1 |
| الأس الهيدروجيني | 6.0–9.0 معيار قياسي | 6.0–9.0 معيار قياسي؛ يُشترط خطة للتحكم في الدفعات | 40 CFR 403؛ S1, S4 |
| التدفق (لكل مستخدم تصنيفي) | يُبلَّغ شهريًا | حد يومي أقصى محدد في التصريح؛ الرسوم تتدرج بحسب mgd | S1, S4 §4.9.4 |

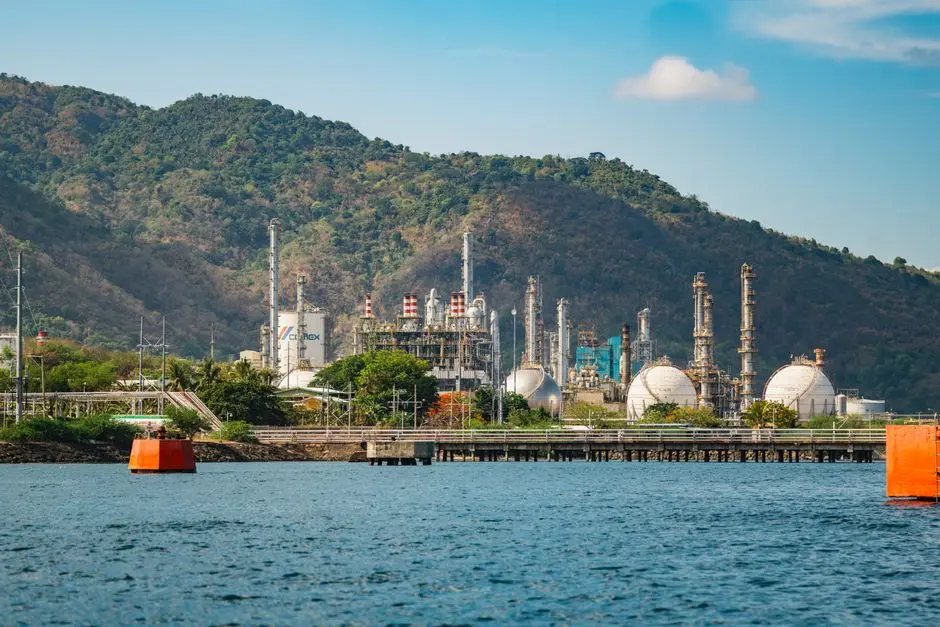

فصل المصادر وفصل الزيت عن الماء في الفاصل (API)
أول قرار هندسي هو مكان وضع الحاجز المادي بين التيارات الزيتية للمعالجة وبين شبكة الصرف الصحي. يُعدّ فصل المصادر أرخص تخفيض للأحمال يمكن أن تناله المصفاة على الإطلاق: أبقِ مياه إزالة الأملاح وسحب الخزانات ومياه التوازن منفصلة عن مياه الأمطار ومياه التبريد غير الملامسة وتصريفات الغلايات، ووجّه كل تيار إلى معالجته الخاصة. ينخفض فورًا الحمل الهيدروليكي وحمل الملوثات على السلسلة اللاحقة، ويمكن في أغلب الأحيان إعادة تدوير التيارات العالية الزيتية داخل الموقع أو شحنها كمنتج قابل للاسترداد بدلًا من دفع تكاليف معاملتها كصرف صناعي (وفقًا لممارسة تصميم المصافي المعتادة وإرشادات تطوير الحدود المحلية §3.2.12 بشأن نقاط قرار النفايات الخطرة، S4).
أول وحدة تشغيلية بعد الفصل هي فاصل الزيت/الماء من النوع API، وهو حوض يعمل بالجاذبية لفصل الزيت الحر عن تيار الصرف. يحقق فاصل API المصمم جيدًا والمجهّز بحزمة صفائح متموجة زمن بقاء فعليًا يتراوح بين 30 و60 دقيقة، ويُخرج الزيت الحر ضمن غلاف تقريبي، ويُسلّم تيارًا صالحًا للمرحلة التالية من تنقية الزيت المستحلب والمواد الصلبة العالقة (وفقًا لمراجع تصميم المصافي المعتادة). وتُعدّ فواصل الألواح المتموجة (CPI) البديل الأكثر إحكامًا في التصاميم الحديثة: مساحة سطحية أكبر ضمن مساحة أرضية أقل، وسهلة التعديل، وهي الاختيار المعياري لتيار مصفاة يتراوح بين 50 و500 م³/يوم حين تكون المساحة محدودة.
إحدى نقاط القرار التي سيُصرّ البرنامج عليها: التيارات المفصولة التي تتجاوز تركيزًا محددًا من الزيت قد تُصنَّف بوصفها نفايات خطرة ويُعاد توجيهها خارج الموقع بدلًا من إرسالها إلى محطة POTW، وعادةً ما يُتخذ هذا القرار عند خطوة فصل المصادر لا عند خطوة التعويم بالهواء المذاب (DAF) (وفقًا لإرشادات تطوير الحدود المحلية §3.2.12، S4). أما الزيت المستحلب والمواد الصلبة العالقة الدقيقة التي تنجو من خطوة API، فإن الخطوة المعيارية التالية لها هي نظام التعويم بالهواء المذاب لمياه صرف المصافي.
التعويم بالهواء المذاب (DAF) والمعادلة: الخطوة المعيارية لمصافي ويتشيتا
يُعدّ التعويم بالهواء المذاب (DAF) الوحدة التشغيلية المعيارية بين فاصل API ومرحلة التنقية البيولوجية في أي مستخدم تصنيفي بترولي. آليته واضحة: يُضخ ماء مُشبَّع بالهواء تحت ضغط ثم يُفَجَّر ضغطه داخل حجرة تلامس DAF، فيتولد سحابة من فقاعات دقيقة يتراوح قطرها بين 20 و80 ميكرونًا تلتصق بقطرات الزيت والمواد الصلبة العالقة وتطفو بها إلى السطح كطبقة طافية تُجرَف ميكانيكيًا. مع تجهيز مناسب بالمادة المُخثِّرة والمادة المُلبِّدة، يمكن لوحدة DAF أن تُوصل الزيوت والشحوم إلى ما دون نحو 10–15 ملغ/لتر وTSS إلى ما دون نحو 30 ملغ/لتر، وهي الأغلفة التي يطالب بها جدول 40 CFR 435 والحدود المحلية (وفقًا لمراجع تصميم DAF في المصافي المعتادة).
فئة DAF التي يرجّح أن يحددها المهندس هي سلسلة ZSQ، بـ 13 طرازًا معياريًا تغطي نطاقًا من 4 إلى 300 م³/ساعة، مع جرف آلي، وسجل مثبت في تطبيقات المعالجة المسبقة البتروكيميائية والبلدية (وفقًا لكتالوج منتجات سلسلة ZSQ لشركة HydropureWater). لتيار مصفاة يتراوح بين 50 و500 م³/يوم، تكفي وحدة أو وحدتان من ZSQ مع تكرار، وتُحدَّد سعتهما على أساس ذروة التدفق الساعي لا المتوسط اليومي. التجهيز الكيميائي هو الجزء الذي يدفع فعليًا أداء DAF: تُضاف المادة المُخثِّرة (عادةً كلوريد البولي ألومنيوم الكاتيوني أو كلوريد الحديديك) بجرعة 50–150 ملغ/لتر، ثم تُضاف مادة مُلبِّدة أنيونية عالية الوزن الجزيئي بجرعة 1–5 ملغ/لتر، وكلاهما يُغذّى من قاعدة حقن آلي للمادة المُخثِّرة والأس الهيدروجيني مزودة بنظام PLC تستقبل إشارتها من مرسل قياس التدفق عند مدخل DAF (وفقًا لتصميم التجهيز الكيميائي المعتاد في المصافي وآليات الرقابة في المعالجة المسبقة لوكالة حماية البيئة، S4 §6.9).
تشكّل المعادلة النصف الثاني من هذه الخطوة المعيارية. خزان معادلة بسعة 4–8 ساعات من ذروة تدفق المصفاة يعمل على تخفيف دفعات سحب الخزانات الدفعية وتفريغ وحدة إزالة الأملاح، ويُثبت الأس الهيدروجيني، ويمنح المعالجة البيولوجية اللاحقة تيار تغذية قابلًا للمعالجة فعلًا. من دون المعادلة، يمكن أن تتأرجح طبقة DAF الطافية بشكل حاد وأن يفقد المفاعل البيولوجي اللاحق المواد الصلبة العالقة في السائل المختلط أثناء أي دفعة (وفقًا لتصميم المعادلة المعتاد في المصافي وإرشادات تطوير الحدود المحلية §6.9 بشأن آليات الرقابة، S4).

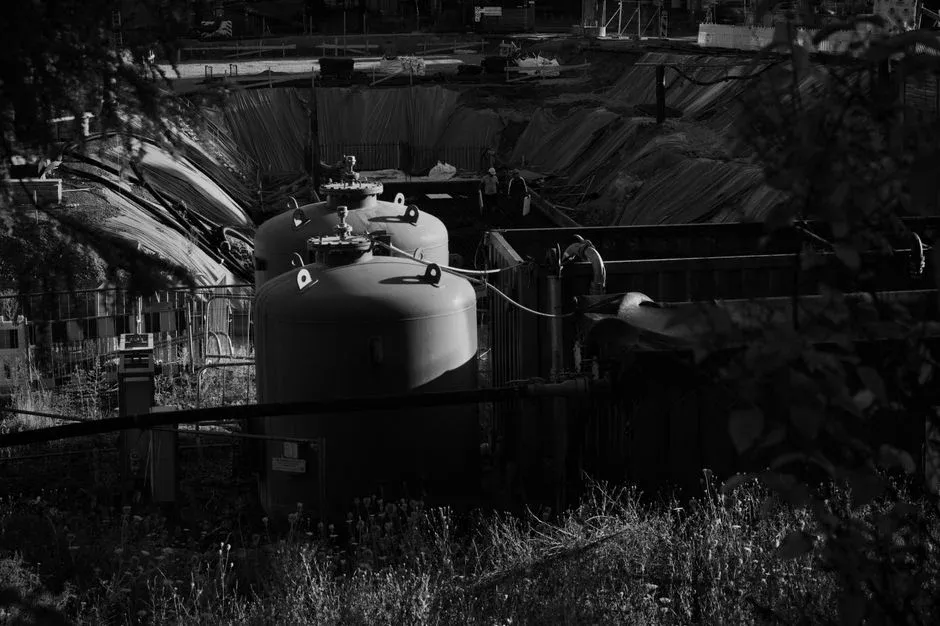

التنقية البيولوجية والترشيح النهائي
تُعدّ الخطوة البيولوجية ما يتيح للمصفاة الوفاء بثقة بالمواد العضوية الذائبة والفينولات المتبقية وأي حدود أمونيا يحملها غلاف الحد المحلي. خياران معياريان: الحمأة المنشطة التقليدية (CAS) والمفاعل الحيوي الغشائي (MBR). أصبح MBR الخيار الأكثر شيوعًا في المعالجة التمهيدية الجديدة للمصافي لأنه ينتج تيارًا أنقى، عادةً TSS أقل من 5 ملغ/لتر وعكارة أقل من 1 NTU، وهو ما يحمي أي وحدة تناضح عكسي (RO) لاحقة قد تضيفها المصفاة لإعادة استخدام المياه. المقابل ارتفاع الكلفة الرأسمالية وتشديد أكبر في التحكم بالتهوية، ولكن لتيار يتراوح بين 50 و500 م³/يوم تبقى علاوة كلفة التشغيل صغيرة مقارنة بانخفاض المساحة وثبات جودة المياه المنتجة. تتولى مرحلة التنقية البيولوجية بـ MBR التعامل مع COD المتبقي والفينولات والأمونيا في وحدة مدمجة واحدة.
توفّر سلسلة المعالجة الإقليمية في ويتشيتا سياقًا مفيدًا للتصميم. تدير المدينة 4 منشآت لمعالجة مياه الصرف الصحي بمعالجة أولية وثانوية ومتقدمة إضافة إلى التطهير، و56 محطة ضخ تعمل على مدار 24 ساعة يوميًا (وفقًا لإدارة موارد المياه في مدينة ويتشيتا، S5). تُعدّ سلسلة المعالجة التمهيدية في المصفاة النصف الأول من منظومة من مرحلتين: تمثل الخطوة البيولوجية في المصفاة "المعالجة المسبقة المتقدمة" التي تحمي المعالجة الثانوية في Plant 2 من ظاهرة المرور والتداخل، في حين تنتج المعالجة الثانوية في Plant 2 فعلًا ما يُصرَّف إلى نهر أركنساس. يحلّل مختبر ويتشيتا المعتمد وفق NELAP أكثر من 50 عينة يوميًا عبر منشآت المدينة الأربع، ومعيار التوثيق الذي ينبغي على المستخدم التصنيفي أن يخطط لمواكبته هو معيار سلسلة الحيازة المعتمد وفق NELAP (وفقًا لـ S5).
تكمل معالجة المواد الصلبة الحلقة. تُنشّف طبقة DAF الطافية وحمأة MBR المُنشَّطة معًا على مكبس ترشيح بالألواح والإطار حتى جفاف يتراوح بين 18 و22%، وهي صالحة للتخلص منها خارج الموقع أو لدفنها في مكب النفايات بحسب المحتوى المعدني. يُعدّ مكبس ترشيح نزع الماء من الحمأة المُحسَب على حجم الطافية اليومية مضافًا إليه حجم الحمأة المُنشَّطة الفائضة، خطوة الإنهاء المعيارية، وترتبط جودة الكيك مباشرة بمنهجية AHL المعتمدة على جودة الحمأة لدى وكالة حماية البيئة (وفقًا لإرشادات تطوير الحدود المحلية §5.2.3 و§6.18، S4).
حزمة التصريح والمراقبة الذاتية التي يرفعها المستخدم التصنيفي في ويتشيتا
تسير حزمة الأوراق للمستخدم التصنيفي في ويتشيتا وفق الترتيب التالي: تقديم مسح للنفايات الصناعية، واستكمال طلب التصريح، وتقديم تقرير المراقبة الأساسية، ثم بدء برنامج أخذ العينات المركبة على مدى 24 ساعة لمتطلبات 40 CFR 435 التصنيفية. يلتزم مكتب المعالجة التمهيدية بنافذة مراجعة تتراوح بين أسبوعين وأربعة أسابيع لتصريح التصريف الخاص، وهذه النافذة هي المخزن العملي الذي ينبغي أن يخطط المهندس حوله لأي تيار تصريف جديد أو مُعدَّل (وفقًا لمصدر مدينة ويتشيتا S1).
المراقبة الذاتية ليست اختيارية. يرفع المستخدم التصنيفي تقارير امتثال دورية، ويحافظ على سلسلة حيازة لكل عينة مركبة، ويحتفظ بسجلات التدفق والأس الهيدروجيني على أجهزة المراقبة المستمرة، ويسمح لأخصائيي برنامج المعالجة التمهيدية بتفتيش المنشأة عند الطلب. تشمل سلطة التنفيذ في ويتشيتا الغرامات الإدارية، وفي أسوأ الحالات فصل الخدمة عن شبكة المجاري، وهو إجراء تحتفظ به المدينة لحالات عدم الامتثال المزمن (وفقًا لمصدر مدينة ويتشيتا S1). آليات الرقابة التي يمكن للبرنامج أن يشترطها لا تقتصر على الحدود الرقمية: تشمل الحزمة أيضًا أفضل ممارسات الإدارة (BMPs)، وخطة للتحكم في الدفعات، وإجراءات منع التصريف العرضي، وتقرير المراقبة الأساسية، وكلها تندرج ضمن فئة "آليات الرقابة" لدى وكالة حماية البيئة، وهي الفئات نفسها التي تستخدمها ويتشيتا في قالب التصريح (وفقًا لإرشادات تطوير الحدود المحلية §6.9، S4).
لتيار صرف مصفاة يتراوح بين 50 و500 م³/يوم، فإن حزمة المعدات العملية التي تُحدَّد في طلب التصريح هي: فاصل API/CPI ← حوض معادلة مزود بمنظِّم آلي للأس الهيدروجيني ← نظام التعويم بالهواء المذاب لمياه صرف المصافي مع حقن آلي للمنظم والأس الهيدروجيني ← مرحلة التنقية البيولوجية بـ MBR ← ترشيح متعدد الوسائط ← تطهير بالأشعة فوق البنفسجية أو الكلور ← مكبس ترشيح نزع الماء من الحمأة للمواد الصلبة. إذا كانت المصفاة تتجه إلى إعادة استخدام المياه، تُضاف وحدة تناضح عكسي بمياه قليلة الملوحة في اتجاه التيار بعد MBR ويُحجم MBR لغلاف أكثر إحكامًا (TSS أقل من 5 ملغ/لتر، عكارة أقل من 1 NTU). وإذا كان التيار في الطرف الأدنى (50 م³/يوم) ولا تتجه المصفاة إلى إعادة الاستخدام، يمكن استبدال MBR بحوض CAS ومرشح رملي لخفض الكلفة الرأسمالية. تبقى أرقام 40 CFR 435 التصنيفية والحدود المحلية لويتشيتا وتخصيصات MAHL كما هي، ولا يتغير سوى اختيار المعدات بين المعالجة البيولوجية والترشيح. سيتعرف المهندسون الذين يبنون سلسلة المعالجة المماثلة في منشأة تعدين/فلزات أو في منشأة أشباه موصلات على الهيكل نفسه؛ انظر دليل المعالجة التمهيدية للتعدين/الفلزات في كانساس الموازي، ودليل المعالجة التمهيدية لأشباه الموصلات للمستخدم التصنيفي للاطلاع على التراكبات الخاصة بكل فئة. ولتفاصيل حلقة التحكم بالأس الهيدروجيني في حوض المعادلة تحديدًا، يُعدّ دليل أساسيات التحكم بالأس الهيدروجيني لمنظومات المعالجة التمهيدية الوثيقة المرجعية المناسبة.
الأسئلة الشائعة
هل تُعدّ مصفاة البترول التي تصرف إلى شبكة الصرف الصحي في ويتشيتا مستخدمًا صناعيًا تصنيفيًا؟
نعم. يُعدّ تكرير البترول فئة مُدرجة بموجب 40 CFR Part 435، لذا فإن أي مصفاة أو محطة تخزين أو منشأة غاز تصرف إلى شبكة الصرف الصحي في Plant 2 تُعدّ مستخدمًا صناعيًا تصنيفيًا وتخضع للمعايير الفيدرالية التصنيفية وللحدود المحلية لمدينة ويتشيتا بموجب 40 CFR 403 (وفقًا لمصدر مدينة ويتشيتا S1، وإرشادات تطوير الحدود المحلية لوكالة حماية البيئة، S4).
ما نافذة مراجعة تصريح التصريف الخاص في مكتب المعالجة التمهيدية في ويتشيتا؟
من أسبوعين إلى أربعة أسابيع. يطلب مكتب المعالجة التمهيدية في مدينة ويتشيتا تقديم طلبات تصريح التصريف الخاص قبل أسبوعين إلى أربعة أسابيع على الأقل من تاريخ التصريف المخطط، وهي المخزن العملي لأي تيار جديد أو مُعدَّل من مستخدم تصنيفي (وفقًا لمصدر مدينة ويتشيتا S1).
كيف تضع ويتشيتا حدودها المحلية، وكيف تتفاعل مع أرقام 40 CFR 435 التصنيفية؟
تستخدم ويتشيتا منهجية الحد الأقصى المسموح للتحميل على رأس المنشأة (MAHL) التابعة لوكالة حماية البيئة: تحديد الملوثات موضع الاهتمام، وجمع بيانات المياه الداخلة والمياه المعالجة والحمأة، واحتساب قيم MAHL، ثم تخصيص الأحمال المسموح بها للمصادر الخاضعة للرقابة مع تطبيق معامل أمان وهامش نمو (وفقًا لإرشادات تطوير الحدود المحلية §2.2، S4). يحدد الرقم التصنيفي 40 CFR 435 الحد الأدنى الفيدرالي؛ بينما يمثّل الحد المحلي لويتشيتا السقف الملزم الذي يعلوه، والمصمم للحماية من ظاهرة المرور، ومن التداخل، ومن انتهاكات جودة الحمأة، ومن الانبعاثات الهوائية في Plant 2.
مع من أتصل في مكتب المعالجة التمهيدية في ويتشيتا لإجراء مكالمة تحجيم قبل تقديم الطلب؟
يمكن الوصول إلى مكتب المعالجة التمهيدية على الرقم 316.303.8700 وعبر البريد الإلكتروني [email protected] (وفقًا لمصدر مدينة ويتشيتا S1). يقع المكتب داخل محطة Lower Arkansas Water Quality Reclamation Facility (Plant 2) على نهر أركنساس، ويدير الموظفون أيضًا ورشة عمل سنوية للصناعة.
