Cadre réglementaire du prétraitement à Pulaski : rejet direct ou indirect
Les installations minières et métallurgiques situées près de Pulaski, en Virginie, qui envoient leurs eaux usées vers une station publique d'épuration (POTW) opèrent sous deux couches réglementaires empilées : les normes catégorielles fédérales de prétraitement et les limites locales du règlement d'assainissement (SUO). La plus stricte des deux pilote chaque décision de conception. Le 40 CFR Part 437 de l'EPA (catégorie de sources ponctuelles pour l'extraction et le traitement des métaux) fixe des limites d'effluent basées sur la technologie pour les rejets directs NPDES ; lorsqu'une mine envoie ses eaux usées vers une POTW, ces mêmes limites numériques deviennent des normes catégorielles de prétraitement administrées au titre du 40 CFR 403 (selon les lignes directrices du programme de prétraitement de l'EPA).
La sous-partie applicable dépend du type de minerai : la sous-partie C du 40 CFR Part 437 couvre l'extraction des métaux, tandis que la sous-partie B régit l'extraction du charbon ; les listes de paramètres et les plafonds numériques diffèrent entre les deux. Les limites locales s'y ajoutent ensuite. Le Pulaski County Public Service Authority (PSA) et le Sewer Use Ordinance de la ville de Pulaski imposent des plafonds spécifiques au site — typiquement 1,0 mg/L Cu, 0,5 mg/L Pb, 2,0 mg/L Zn, 0,1 mg/L Cd, 5,0 mg/L Fe, 1,0 mg/L Mn, pH 6 à 10, MES 300 mg/L et matières grasses 100 mg/L (vérifier le règlement en vigueur avant la conception finale). Comme la norme catégorielle EPA et le SUO local s'appliquent sous forme de maximum journalier et de moyenne mensuelle, la cible de conception est, pour chaque paramètre, la valeur la plus basse des deux.
Le parcours d'autorisation d'un rejet indirect est bien défini : soumettre un rapport de surveillance initial (BMR) caractérisant tous les paramètres réglementés, obtenir un permis d'utilisateur industriel auprès de la POTW, installer toute la surveillance en dérivation requise et déposer des rapports d'auto-surveillance trimestriels. Les inspections annuelles de la POTW sont la norme. Une référence parallèle utile est le guide de conformité au prétraitement minier pour Maybee, qui présente la même séquence BMR → permis → reporting pour une autre juridiction du Mid-Atlantic.
Workflow de conformité au prétraitement en cinq étapes pour les sites miniers
Un workflow reproductible en cinq étapes prévient le mode de défaillance le plus courant en prétraitement minier : concevoir un train de traitement sur la base de caractéristiques d'eaux usées supposées, puis découvrir lors de la mise en service que le flux réel dépasse l'hypothèse de conception. Exécuter les étapes ci-dessous dans l'ordre, la sortie de chaque étape verrouillant la base de conception de la suivante.
- Caractérisation des eaux usées. Prélever des échantillons composites 24 h dans au moins trois conditions opératoires (production normale, épisode pluvieux, post-tir de mine). Analyser le pH (attendu entre 3 et 4 selon le profil pilote SAVMIN®), les MES (500 à 5 000 mg/L) et les métaux dissous (Fe, Mn, Al, Zn, Cu, Pb dans la plage 10 à 500 mg/L selon le profil d'eaux usées minières S4), ainsi que les sulfates totaux, les fluorures et les huiles/graisses pour la conformité au SUO.
- Détermination des limites. Construire une matrice de limites à trois colonnes : maximum journalier / moyenne mensuelle de la sous-partie C du 40 CFR 437, limite du SUO du PSA de Pulaski, et toute limite spécifique négociée dans le permis d'utilisateur industriel. La valeur la plus stricte pour chaque paramètre devient la cible de conception.
- Sélection du train de traitement. Faire correspondre les opérations unitaires au profil de contaminants : précipitation chimique (ajustement du pH) pour les métaux, flottation à air dissous (FAD) ou décanteur lamellaire pour la séparation des solides, filtration multicouche ou UF céramique pour le polissage, et filtre-presse pour la déshydratation des boues. La logique de décision est détaillée dans la section suivante.
- Dimensionnement des équipements et redondance. Dimensionner pour le débit de pointe (les événements d'exhaure minière peuvent multiplier le débit journalier moyen par 2 à 3) en conservant une réserve hydraulique de 20 %. Spécifier des chaînes de dosage chimique doublées pour qu'une panne de pompe unique ne puisse pas provoquer une excursion de pH et une violation du SUO.
- Protocole de surveillance et de reporting. Installer un enregistrement en continu du pH et du débit au point d'échantillonnage du rejet, des échantillonneurs composites automatiques, et planifier des analyses trimestrielles des paramètres du 40 CFR 437 ainsi qu'un balayage annuel des polluants prioritaires selon l'annexe E du 40 CFR 403.
| Étape | Sortie clé | Mode de défaillance courant |
|---|---|---|
| Caractérisation | Profil d'entrée validé (pH, MES, métaux) | Échantillonnage uniquement en débit normal ; pics pluvieux/d'exhaure manqués |
| Détermination des limites | Tableau des paramètres de base de conception | Application des limites de rejet direct du 40 CFR 437 au lieu du SUO local |
| Sélection du train | PFD avec redondance | Ajustement de pH mono-étage pour métaux amphotères (Zn, Al) |
| Dimensionnement | P&IDs avec réserve de 20 % | Aucune marge pour le débit de pointe ; pas de chaîne de dosage de secours |
| Surveillance | Tags SCADA, SOP d'échantillonnage, calendrier de reporting | Saisie manuelle du pH ; délais trimestriels manqués |

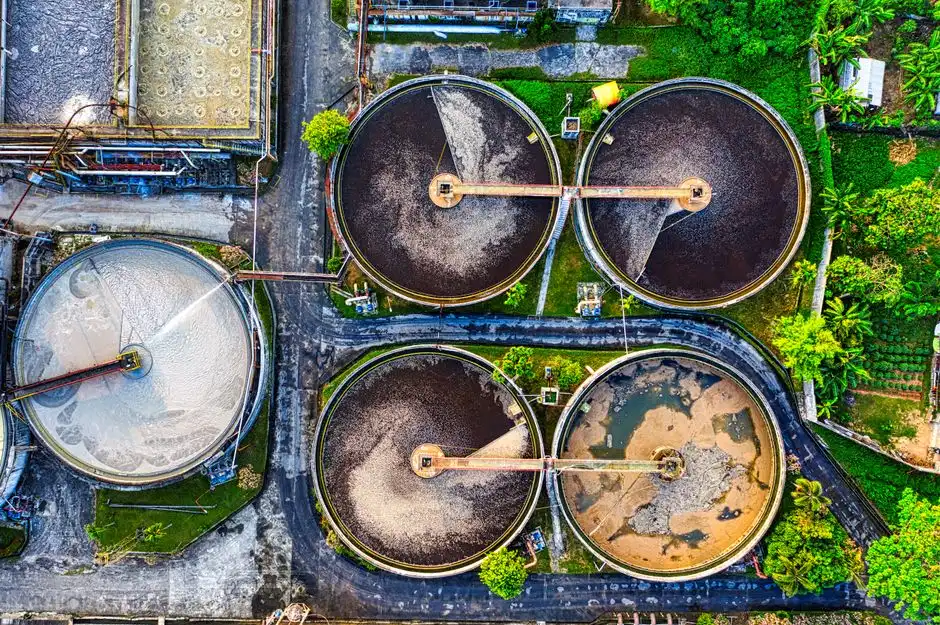

Comparaison des technologies de traitement : associer les opérations unitaires aux eaux usées minières
Choisir les bonnes opérations unitaires pour les eaux usées minières de la région de Pulaski commence par un constat : les flux chargés en métaux nécessitent presque toujours un ajustement du pH avant toute séparation solide-liquide. Les technologies ci-dessous sont listées dans l'ordre où elles apparaissent habituellement dans un train de traitement, et le tableau comparatif qui suit permet de les dimensionner en regard du débit de conception.
La précipitation chimique à la chaux ou à la soude caustique fait passer le pH d'entrée de 3 à 4 à une valeur supérieure à 10, précipitant les métaux dissous sous forme d'hydroxydes et co-précipitant le gypse. La dose typique de chaux se situe entre 200 et 500 mg/L pour des flux miniers de force modérée. Le dosage doit être asservi automatiquement au pH, car une excursion de 0,5 unité de pH sous la cible re-dissout les métaux amphotères tels que Zn et Al. Voir les skids de dosage chaux/soude pilotés par automate pour les configurations matérielles typiques.
Pour la séparation des solides, la FAD excelle sur les flocs d'hydroxydes métalliques de faible densité et à décantation lente que les décanteurs gravitaires classiques manquent ; les systèmes à micro-bulles atteignent 92 à 97 % d'abattement des MES et traitent les matières grasses qui coexistent souvent dans les eaux de procédé minier. Les décanteurs lamellaires fonctionnent à 20 à 40 m/h de charge surfacique (environ 30 % de coagulant en moins que la FAD) et tolèrent des MES d'entrée plus élevées, jusqu'à 3 000 mg/L, ce qui en fait un meilleur choix pour les flux à forte charge en solides. Une comparaison FAD contre décanteur lamellaire pour les eaux minières détaille davantage les critères de sélection.
L'ultrafiltration céramique en carbure de silicium (SiC) s'est imposée comme étape de polissage haute performance pour les flux nécessitant d'atteindre des teneurs en métaux totaux inférieures au mg/L. Le seuil de coupure de 0,03 μm assure un rejet particulaire des métaux supérieur à 99,9 %, et les membranes SiC tolèrent les conditions acides et à TDS élevé qui détruisent les UF polymères en quelques mois. Les systèmes UF céramique SiC (2 000 à 40 000 L/h) modulaires sont désormais la norme sur les exploitations de lithium, d'or et de métaux de base dans le monde (données commerciales LiqTech).
| Technologie | Fonction | Plage opératoire | Abattement / sortie typique | Note d'encombrement |
|---|---|---|---|---|
| Précipitation chaux/soude | Élever le pH ; précipiter les métaux | pH 3 à 4 → >10 ; 200 à 500 mg/L de chaux | >95 % des métaux dissous en boues d'hydroxydes | Réacteur + mélange rapide ; TSH 5 à 15 min |
| FAD (série ZSQ) | Flotter les flocs de faible densité + matières grasses | 4 à 300 m³/h ; micro-bulles 30 à 50 μm | 92 à 97 % MES ; <10 mg/L MES en sortie typique | Bassin rectangulaire compact |
| Décanteur lamellaire | Décanter les flux à MES élevées | Charge surfacique 20 à 40 m/h ; MES d'entrée jusqu'à 3 000 mg/L | 85 à 95 % MES ; 30 % de coagulant en moins que la FAD | Plus petit encombrement par m³/h |
| UF céramique SiC | Polissage jusqu'aux métaux sub-mg/L | Seuil 0,03 μm ; modules 2 000 à 40 000 L/h | >99,9 % des métaux particulaires ; flux 2 à 3× celui des polymères | Skids modulaires ; CIP toutes les 4 à 8 semaines |
| Filtre-presse | Déshydrater les boues d'hydroxydes | 1 à 500 m² ; 6 à 15 bar | Siccité 25 à 35 % ; réduction de volume 80 à 90 % | Batch ; cycle presse « 2 à 4 h » |
Configurations types de trains de prétraitement pour les exploitations minières de la région de Pulaski
Trois niveaux de configuration couvrent l'essentiel des conceptions de prétraitement minier dans la région de la New River Valley. Le choix du niveau dépend du volume de débit et de la sévérité des limites en métaux à respecter, non de la seule taille de l'installation. Les fourchettes de CAPEX et d'OPEX ci-dessous sont indépendantes des fournisseurs et reposent sur les prix installés 2025-2026 pour des projets de prétraitement minier aux États-Unis.
Niveau 1 — Basique (<50 m³/j, conformité modérée au SUO). Bassin d'égalisation, dosage de chaux à pH 9,5 à 10, décanteur lamellaire, filtre-presse et ajustement final du pH avant rejet. CAPEX typiquement 350 à 500 k$, OPEX dominé par la consommation de chaux et l'évacuation des boues. Adapté aux carrières, aux opérations de pierre de taille et aux installations de lavage d'agrégats qui ne produisent pas d'eau de procédé chargée en cuivre ou zinc dissous.
Niveau 2 — Standard (50 à 200 m³/j, métaux exigeants). Ajoute une précipitation en deux étapes — pH 7,5 pour Fe et Al, puis pH 10,5 pour Zn, Cu et Pb — suivie d'une FAD (meilleure capture des flocs de faible densité) et d'un filtre multicouche avant le filtre-presse. CAPEX 750 k$ à 1,2 M$. C'est la configuration la plus courante pour les usines de traitement de métaux de base et de minerai de fer rejetant dans le réseau du PSA de Pulaski.
Niveau 3 — Avancé (>200 m³/j ou métaux proches des limites de détection). Niveau 2 plus polissage par UF céramique et OI optionnelle pour le contrôle des sulfates et du TDS. CAPEX 1,5 à 2,5 M$. L'UF garantit <0,1 mg/L de métaux totaux et permet la réutilisation de l'eau, ce qui compense typiquement 0,50 à 1,50 $/m³ de coût d'achat d'eau douce. Déployé lorsque les limites locales du SUO approchent la détection ou lorsque l'opérateur recherche une capacité de zéro rejet pour la réutilisation sur le site minier.
| Niveau | Plage de débit | Train de traitement | CAPEX (USD) | Application la mieux adaptée |
|---|---|---|---|---|
| 1 — Basique | <50 m³/j | Égalisation → chaux (pH 9,5 à 10) → lamellaire → filtre-presse → ajustement pH | 350 à 500 k$ | Carrières, lavage d'agrégats, minéraux non métalliques |
| 2 — Standard | 50 à 200 m³/j | Égalisation → précipitation 2 étapes (pH 7,5 + 10,5) → FAD → multicouche → filtre-presse | 750 k$ à 1,2 M$ | Métaux de base, minerai de fer vers POTW |
| 3 — Avancé | >200 m³/j ou réutilisation | Niveau 2 + UF céramique → OI optionnelle → filtre-presse | 1,5 à 2,5 M$ | Limites sévères, réutilisation d'eau, zéro rejet |
Cadre de CAPEX et d'OPEX pour la sélection des équipements
Des données de coût ordre de grandeur permettent de bâtir un budget CAPEX et OPEX défendable avant la sélection des fournisseurs. Les fourchettes ci-dessous reflètent les prix marché 2025-2026 du prétraitement minier aux États-Unis pour des équipements skidés et pilotés par automate, livrés et installés ; des facteurs propres au site (excavation de roche, longues canalisations de réactifs, éloignement du site d'évacuation des boues) peuvent faire varier ces chiffres de ±20 %.
Principaux postes de coût : la consommation de chaux domine l'OPEX des niveaux 1 et 2, le remplacement des membranes pilote l'OPEX du niveau 3, et l'évacuation des boues est le poste variable le plus important sur les trois niveaux. Le coût total de prétraitement se situe typiquement entre 1,50 et 4,00 $/m³ traité, les crédits de réutilisation d'eau (lorsque l'UF de niveau 3 est installée) compensant 0,50 à 1,50 $/m³ d'achat d'eau douce évité. Le tableau ci-dessous récapitule les lignes que les ingénieurs doivent le plus souvent fournir pour une estimation de classe 5.
| Équipement / poste | CAPEX (installé) | Poste d'OPEX | Fourchette d'OPEX |
|---|---|---|---|
| Skid de dosage chimique (double chaîne, automate) | 45 à 85 k$ | Chaux à 300 mg/L | 0,08 à 0,15 $/m³ |
| Système FAD, 50 m³/h | 180 à 280 k$ | Électricité, polymère, air comprimé | 0,03 à 0,05 $/m³ |
| Décanteur lamellaire, 50 m³/h | 120 à 180 k$ | Coagulant (30 % de moins que FAD) | 0,02 à 0,04 $/m³ |
| Système UF céramique, 50 m³/h | 350 à 500 k$ | Remplacement membrane 7 à 10 ans ; produits CIP | 0,10 à 0,15 $/m³ |
| Filtre-presse, 50 m² | 80 à 150 k$ | Siccité 25 à 35 % ; évacuation 50 à 120 $/t | Selon volume |
| Prétraitement total (tous postes) | — | Combiné | 1,50 à 4,00 $/m³ |
Foire aux questions
Quelles sont les limites de prétraitement spécifiques au réseau du PSA du comté de Pulaski ?
Les limites locales en vigueur incluent typiquement 1,0 mg/L Cu, 0,5 mg/L Pb, 2,0 mg/L Zn, 0,1 mg/L Cd, 5,0 mg/L Fe, 1,0 mg/L Mn, pH 6 à 10, MES 300 mg/L et matières grasses 100 mg/L. Elles s'appliquent en parallèle des normes catégorielles de la sous-partie C du 40 CFR Part 437 pour l'extraction des métaux, et la valeur la plus stricte pour chaque paramètre prévaut. Vérifiez toujours le règlement en vigueur avant la conception finale, car les SUO des POTW sont révisés selon un cycle de 3 à 5 ans.
Peut-on utiliser un ajustement de pH mono-étage pour tous les métaux lourds ?
Non. Un point de consigne unique de pH laisse les métaux amphotères (Zn, Al, Cr) partiellement solubles, et une chute de pH en aval peut les re-dissoudre et provoquer une violation du SUO. La précipitation en deux étapes — pH 7,5 à 8 pour Fe et Al, puis pH 10 à 10,5 pour Zn, Cu et Pb — est la pratique standard pour les flux miniers chargés en métaux de base et en fer.
FAD ou décanteur lamellaire : lequel convient le mieux aux flocs d'hydroxydes métalliques ?
La FAD est le meilleur choix pour les flocs de faible densité à décantation lente et pour les flux contenant aussi des matières grasses ; les systèmes à micro-bulles atteignent 92 à 97 % d'abattement des MES. Les décanteurs lamellaires traitent des MES d'entrée plus élevées (jusqu'à 3 000 mg/L) avec 30 % de coagulant en moins et un encombrement réduit. Les deux ne sont pas mutuellement exclusifs : les trains de niveau 2 utilisent souvent le lamellaire en clarification primaire et la FAD en polissage. Une comparaison côte à côte pour les applications minières est disponible, et un essai pilote sur les eaux usées réelles du site reste la méthode de sélection la plus fiable.
Faut-il une UF céramique si les limites de la POTW sont de 1 mg/L Cu et 0,5 mg/L Pb ?
Probablement pas. Un train de précipitation en deux étapes bien opéré, suivi d'une FAD et d'une filtration multicouche, permet d'atteindre de manière fiable 1 mg/L Cu et 0,5 mg/L Pb sur la plupart des flux miniers. L'UF céramique devient nécessaire lorsque les métaux totaux doivent descendre sous 0,1 mg/L, lorsque le rejet alimente une boucle de réutilisation, ou lorsqu'un contrôle du TDS et des sulfates est requis avec ajout d'OI.
Comment gérer les variations saisonnières de débit liées à l'exhaure minière ?
Dimensionner le bassin d'égalisation pour 2 à 3 fois le débit journalier moyen, et spécifier des opérations unitaires modulaires (cellules FAD multiples, pompes de dosage redondantes) qui peuvent être mises en service par incréments. Une surveillance continue du pH et du débit, avec alarmes à auto-appel sur excursion de pH, est également la norme, car une pointe d'exhaure est la cause la plus fréquente de violations inopinées du SUO.
