Eaux usées de transformation de la viande : pourquoi un MBR générique ne tient pas
Les caractéristiques des eaux usées de transformation de la viande contredisent les hypothèses d'un dimensionnement MBR générique. Le substrat est très chargé, riche en graisses et dominé par les chlorures : DCO 3 000–8 000 mg/L, DBO 1 500–4 000 mg/L, huiles et graisses 2 000–5 000 mg/L, MES 1 000–3 000 mg/L, NTK 300–800 mg/L et PT 50–150 mg/L (analyse de substrat S2). Plus de 50 % des matières totales sont des cendres, et près de 60 % de ces cendres sont des chlorures — un choc salin qui inhibe les micro-organismes non halotolérants, réduit la solubilité du méthane en configuration anaérobie et impose la dominance de consortia acclimatés (S2, MDPI Fermentation 2025).
La part de glucides est faible et celle de lipides est élevée, car l'essentiel de la pollution provient de la cuisson et non de l'abattage. Les graisses flottent au lieu de décanter, encroûtent les membranes et obstruent les pores. La même étude a signalé une abondance anormalement basse de Pseudomonadota, conséquence directe du rapport C/N/P décalé par un substrat lipidique (S2). Les cycles de nettoyage discontinus et les variations saisonnières rendent l'affluent non stationnaire : le bassin tampon doit absorber 2 à 3× le débit horaire de pointe, faute de quoi la biologie en aval s'effondre. Tout MBR dimensionné sur des courbes municipales colmate en moins de six mois sur cet effluent.
| Paramètre | Plage typique | Conséquence pour le dimensionnement |
|---|---|---|
| DCO | 3 000–8 000 mg/L | Charge organique forte ; favorable à l'anaérobie couplée à la membrane |
| Rapport DBO/DCO | 0,45–0,55 | Biodégradable ; assimilation biologique rapide |
| Huiles et graisses | 2 000–5 000 mg/L | FAD obligatoire ; risque de colmatage des pores |
| Chlorures (Cl⁻) | 5–15 g/L | Inoculum halotolérant requis |
| Part de cendres dans les MS | >50 % | Charge minérale élevée ; risque d'abrasion |
| Variabilité (pointe/moyenne) | 2–3× | Bassin tampon de 8–12 h de TSH |
Source : analyse de substrat S2 (MDPI Fermentation, 2025-02). Contexte matériel : système FAD d'élimination des huiles et graisses et tamis fin (1–2 mm) pour eaux usées de viande.
Chaîne de prétraitement : une protection membranaire non négociable
Supprimer le prétraitement est la cause la plus fréquente de défaillance des membranes MBR en service d'abattoir et de transformation de la viande. Les graisses recouvrent les membranes de manière irréversible en 3 à 6 mois lorsque la chaîne amont est incomplète, et une seule récupération par CIP (nettoyage en place) restaure rarement le flux. La chaîne minimale se compose, dans l'ordre, d'un tamis rotatif à tambour, d'une flottation à air dissous (FAD), d'un bassin tampon et d'un dosage de réactifs.
Un tamis rotatif à tambour avec ouverture de 1–2 mm retient les os, poils et plastiques qui, sans cela, lacèrent les roues de pompes et s'accumulent dans les flottants de la FAD. Les tamis rotatifs à tambour série GX de HydropureWater traitent les débris fibreux grâce à une brosse autonettoyante et à un compacteur à vis intégré, maintenant les refus en dessous de 30 % d'humidité. Prévoir le dimensionnement sur le débit horaire de pointe, et non sur la moyenne.
L'unité FAD constitue la première défense de la membrane. Les unités FAD de HydropureWater atteignent un abattement des huiles et graisses supérieur à 95 % sur une plage de 4–300 m³/h, grâce à une saturation en micro-bulles et à un écumage automatique ; c'est le domaine validé pour les charges grasses d'industries alimentaires. Dimensionner la FAD à 2× la charge de pointe en graisses — la charge hydraulique surfacique typique est de 5–10 m³/m²/h, avec un recyclage du saturateur de 20–30 % du débit direct. Un sous-dimensionnement de 25 % est une erreur courante sur site, qui se traduit par une fréquence de CIP triplée dès la première année.
Les bassins tampons fonctionnent avec un TSH de 8–12 h et une injection d'air à grosses bulles, afin de maintenir les graisses émulsionnées et d'éviter leur solidification sur les parois. Ils amortissent les pics de pH (l'affluent brut peut atteindre 5–10) et les écarts de température (15–45 °C) liés aux rejets de nettoyage. Une pré-précipitation par FeCl₃ ou PAC à 50–150 mg/L retire 60–80 % du phosphate avant l'étape biologique et limite le risque de formation de struvite en aval. Une skid de dosage automatisé piloté par automate (PLC), asservi au débit, réduit le gaspillage de coagulant de 15–25 % par rapport à un dosage manuel. Une correction de pH en ligne à 7,0–7,5 protège les nitrifiants et empêche la saponification des graisses dans le MBR.

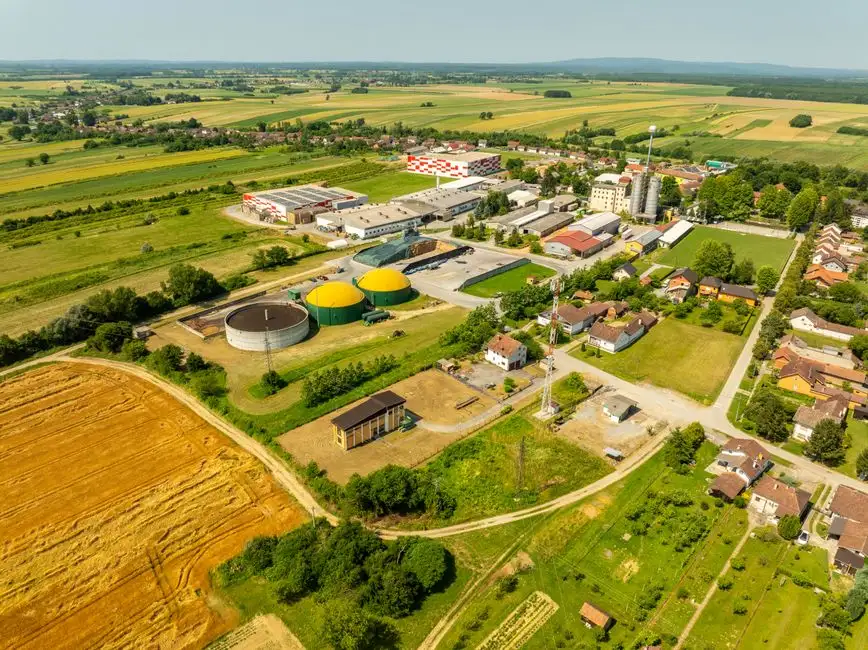

AnMBR ou AeMBR : cadre de décision
Les deux configurations traitent les effluents de viande, mais elles jouent l'énergie contre la qualité du rejet dans des directions opposées. La matrice de décision ci-dessous s'appuie sur les données d'exploitation S2 et sur les comparaisons de coûts S5.
L'AnMBR opère en mésophile à 37 °C, avec un âge des boues de 15–25 jours, une charge organique de 0,5–1,5 kg DCO/m³/j et un flux membranaire submergé de 5–8 LMH. Le rendement en biogaz atteint 0,35–0,45 m³/kg DCO éliminée pour une teneur en CH₄ de 60–70 % (S2). La même étude a rapporté un bilan énergétique net positif de 0,13–5,1 kWh/m³ et une réduction de 49 % des coûts énergétiques lorsque la réutilisation du perméat est valorisée. L'inconvénient : la qualité du rejet. Le perméat présente une DCO moyenne d'environ 900 mg/L (10× la limite autrichienne de 90 mg/L), un NH₄-N d'environ 210 mg/L (42× la limite de 5 mg/L) et un phosphore total d'environ 211 mg/L (211× la limite de 1 mg/L) — le tout mesuré dans le même réacteur, et non en situation la plus défavorable (S2). Le perméat d'AnMBR doit être poli par OI/NF pour être conforme.
L'AeMBR fonctionne à température ambiante, avec 10–15 g/L de MES dans le bassin, un TSH de 6–10 h, un âge des boues de 15–25 jours et un flux de dimensionnement de 8–12 LMH. La DCO de l'effluent reste régulièrement inférieure à 20 mg/L et l'azote total sous 15 mg/L dès lors qu'une zone anoxique est prévue pour la dénitrification. L'énergie d'aération se chiffre à 0,8–1,2 kWh/m³, contre 0,1–0,3 kWh/m³ pour l'air de balayage de l'AnMBR, soit une hausse de 70–80 %. Les modules membranaires à feuille plate en PVDF à seuil de coupure 0,1 µm consomment 10–20× moins d'énergie que les géométries tubulaires à circulation tangentielle.
| Critère | Choisir AnMBR | Choisir AeMBR |
|---|---|---|
| Priorité énergétique | Bilan net positif (0,13–5,1 kWh/m³) | Bilan net consommateur (0,8–1,2 kWh/m³) |
| Azote dans le rejet | Post-traitement requis (NH₄-N ~210 mg/L) | NT <15 mg/L avec zone anoxique |
| Empreinte au sol | Digesteur + bac membranaire requis | Bassin unique ; 40 % plus petit |
| Tolérance aux chlorures | 5–15 g/L avec biomasse acclimatée | Dilution ou ensemencement halotolérant requis |
| Surcoût CAPEX | 15–20 % supérieur (chauffage + brassage) | Inférieur |
| Adapté à | Stations >1 000 m³/j avec cogénération | Petites et moyennes stations, limites strictes en N |
Règle empirique : si la valorisation du biogaz existe déjà ou peut être installée, l'AnMBR est amorti en 3 à 5 ans. Si les limites de rejet en azote descendent sous 15 mg/L et qu'il n'y a pas de besoin thermique, l'AeMBR garantit une mise en conformité plus directe. Un système MBR intégré (10–2 000 m³/j) à modules submergés en PVDF est le pack AeMBR standard ; l'AnMBR se configure généralement en digesteur séparé couplé à un skid membranaire.
Tableau des paramètres de dimensionnement MBR pour effluents de viande
Les valeurs ci-dessous constituent des points de départ pour l'ingénierie amont. Elles proviennent des données d'exploitation S2, des paramètres de conception S5 et des pratiques MBR standards appliquées à un substrat riche en graisses et en sel.
| Paramètre | Valeur AnMBR | Valeur AeMBR | Base de dimensionnement |
|---|---|---|---|
| Flux membranaire (submergé) | 5–8 LMH | 8–12 LMH | Propension au colmatage par les graisses ; valeur plus basse pour l'AnMBR |
| Temps de séjour hydraulique | 12–24 h (biologique) | 6–10 h (biologique) | Cinétique anaérobie plus lente |
| Âge des boues | 15–25 jours | 15–25 jours | Maintien de la biomasse halotolérante |
| MES en bassin | 8–12 g/L | 10–15 g/L | Concentration plus élevée en AeMBR pour la nitrification |
| Intensité d'aération | 0,2–0,4 m³/m²/h (balayage seul) | 0,5–0,8 m³/m²/h (process + balayage) | L'AnMBR n'a pas de demande process en O₂ |
| Température d'exploitation | 35–38 °C | 15–35 °C | Mésophile vs ambiante |
| Taille de pore membranaire | 0,1–0,4 µm | 0,1 µm (PVDF) | Ultrafiltration submergée |
| Surface membranaire par module | 80–225 m² | 80–225 m² | Tailles standards du module DF |
| Coefficient de sécurité débit de pointe | 1,2× | 1,2× | Surface = débit de pointe / flux de dimensionnement × SF |
| Fréquence CIP | 2–4×/an | 2–4×/an | Récupération NaOCl + acide citrique |
Pour le dimensionnement : débit de pointe en m³/h ÷ flux de dimensionnement en LMH ÷ 1 000 × 1,2 = surface membranaire requise en m². Les modules série DF existent en 80, 120, 150 et 225 m² ; retenir 150 m² comme module de base pour les débits de 50–200 m³/h en transformation de la viande.

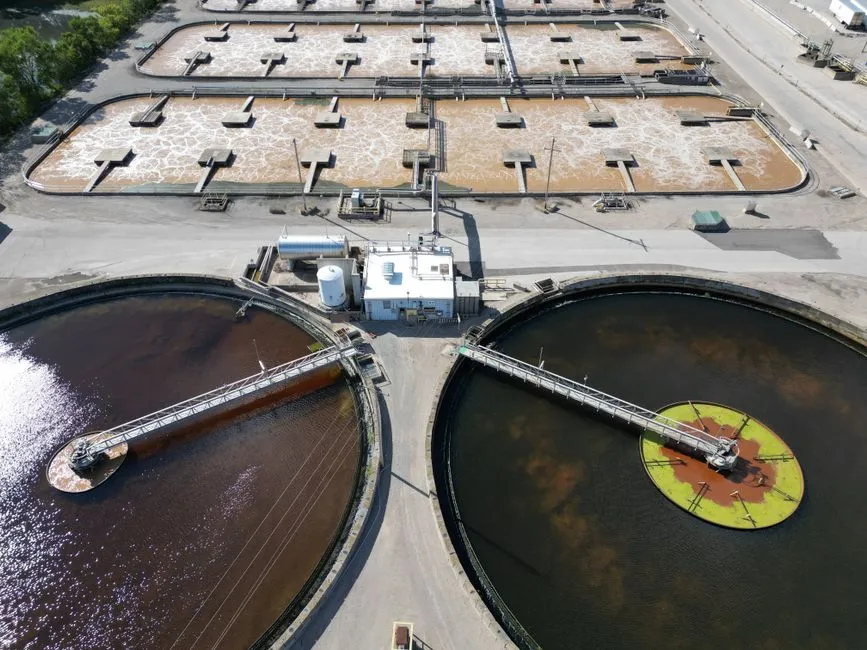

Polissage de l'effluent : combler l'écart de conformité
Le perméat d'AnMBR comme celui d'AeMBR ne satisfait pas, seul, les valeurs limites de rejet usuelles. L'écart de conformité est spécifique et quantifiable. S2 a rapporté un perméat d'AnMBR avec une DCO d'environ 900 mg/L (limite 90 mg/L), un NH₄-N d'environ 210 mg/L (limite 5 mg/L) et un P d'environ 211 mg/L (limite 1 mg/L) — soit des dépassements respectifs de 10×, 42× et 211×. L'AeMBR referme l'écart sur la DCO et l'azote total, mais laisse le phosphore entre 2 et 5 mg/L contre une limite de 1 mg/L.
Pour le perméat d'AnMBR, l'OI/NF est la seule option opérationnelle. L'OI assure 99 % d'élimination des sels et de la DCO à un taux de récupération de 75 %, faisant passer la DCO sous 5 mg/L, l'azote sous 1 mg/L et le P sous 0,1 mg/L. Le volume de concentrat représente 25 % de l'alimentation et doit être géré — généralement par évaporation ou cristallisation dans les conceptions à rejet liquide nul (ZLD). Le polissage par OI est la norme pour les objectifs de réutilisation de l'eau, produisant un effluent compatible avec le lavage de process, l'appoint de tours de refroidissement et l'alimentation de chaudières avec peu de conditionnement supplémentaire.
Pour le perméat d'AeMBR, le polissage est plus simple. Une précipitation chimique du phosphore par FeCl₃ à 10–20 mg/L (rapport molaire Fe:P ≈ 1,5–2:1) abaisse le P sous 1 mg/L, suivie d'un décanteur lamellaire et d'un filtre multicouche pour les matières résiduelles et le polissage des MES. C'est la voie au plus faible CAPEX lorsque l'objectif est le rejet (et non la réutilisation) et que l'azote est déjà conforme.
Synthèse réutilisation : AnMBR + OI produit moins de 5 mg/L de DCO, moins de 0,1 mg/L de P et moins de 1 mg/L de NT — directement utilisable en eau de process sans contact. L'AeMBR seul n'atteint généralement pas la qualité de réutilisation en phosphore sans la chaîne de précipitation.
Bilan énergétique et intégration du biogaz
L'argument économique de l'AnMBR repose sur le bilan énergétique, quantifiable à partir des données d'exploitation. Une station de 1 000 m³/j traitant 5 000 mg/L de DCO avec un abattement de 90 % génère environ 4 500 kg de DCO éliminée par jour, produisant 1 575–2 025 m³/j de biogaz à 0,35–0,45 m³/kg DCO éliminée et 60–70 % de CH₄ (S2). À 35,8 MJ/m³ de CH₄ en PCI, cela représente 9 500–12 200 kWh/j d'énergie thermique, soit 3 800–4 900 kWh/j d'électricité à 40 % de rendement en cogénération. S5 a rapporté que les chaudières et cogénérateurs consommaient respectivement 75 % et 25 % du biogaz produit, couvrant 50 % de la consommation électrique totale de la station d'épuration (STEP).
L'AeMBR inverse ce bilan. L'aération seule consomme 0,8–1,2 kWh/m³, sans compensation par le biogaz. Pour une station de 1 000 m³/j, cela représente un achat net d'énergie de 800–1 200 kWh/j. Les stratégies permettant de réduire la consommation énergétique du MBR de 20–81 % s'appuient sur l'efficacité des diffuseurs fines bulles, un pilotage de l'O₂ dissous à 1,5–2,0 mg/L plutôt qu'à 2,5 mg/L, et une aération intermittente asservie à la charge en NH₄-N.
Pour l'AnMBR, l'effluent à 37 °C constitue lui-même une ressource. Un échangeur thermique spiralé sur le perméat MBR peut préchauffer l'affluent brut de 20 °C à environ 30 °C, réduisant la puissance de chauffage du digesteur de 30–40 %. Le détail des stratégies d'optimisation énergétique de l'AnMBR couvre le dimensionnement de la cogénération, le volume du gazomètre et la réduction du torchère.

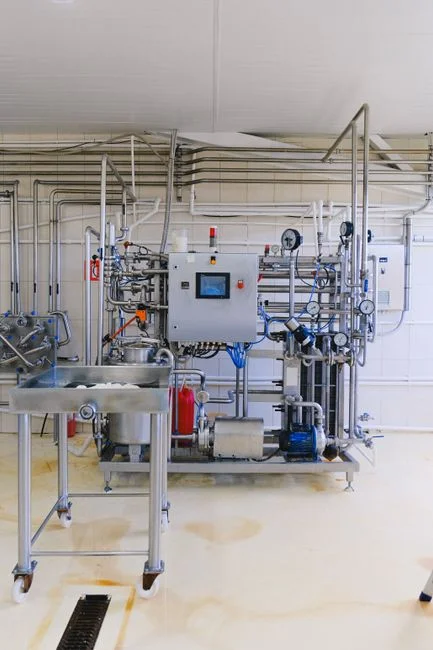

Leviers CAPEX/OPEX : où va l'argent
S5 a classé le coût total dans l'ordre MBR > A²O > IFAS > MBBR, tout en relevant que le MBR présentait les OPEX énergétiques et matières les plus bas parmi les quatre, avec le coût de traitement biologique le plus faible. La variable la plus sensible sur le coût est le coût de construction : S5 a indiqué que le coût total et la valeur actuelle sont les plus sensibles aux variations du coût de construction. Les unités MBR modulaires en conteneur réduisent le génie civil de 40–60 % par rapport aux bassins en béton construits sur site, ce qui est précisément le terrain où les skids MBR en conteneur apportent une valeur disproportionnée.
Sur un coût total de possession à 10 ans, le MBR l'emporte souvent en OPEX même lorsqu'il perd en CAPEX, car la stabilité biologique est plus élevée (pas de défaillances de clarificateur, pas de foisonnement des boues) et la qualité de l'effluent est plus régulière. Le remplacement des membranes constitue le poste OPEX non énergétique le plus important : prévoir 15–20 % du coût d'équipement par cycle de remplacement, avec une durée de vie membranaire de 7–10 ans à un flux de 8–12 LMH. Les systèmes CIP (nettoyage en place) automatisés réduisent la main-d'œuvre de nettoyage chimique d'environ 50 % et sont standard sur les unités en conteneur. Pour une décomposition CAPEX/OPEX du MBR par m³ plus détaillée, la référence coûts 2025 reste l'étalon en usage.
Questions fréquentes
Quel flux MBR pour les eaux usées de transformation de la viande ?
8–12 LMH pour l'AeMBR et 5–8 LMH pour l'AnMBR en configuration submergée. Ces valeurs se situent 30–50 % en dessous du flux pour eau usée municipale, car les graisses encroûtent les membranes plus vite que la DCO soluble seule. Exploiter au-delà de ces plages réduit généralement la durée de vie des membranes de 8 à 3–4 ans et augmente la fréquence de CIP de 2× à 6–8× par an.
Le MBR peut-il traiter les eaux usées de viande à forte salinité ?
L'AnMBR tolère 5–15 g/L de Cl⁻ avec une biomasse halotolérante acclimatée ; c'est la configuration habituellement retenue pour les transformateurs de viandes salées (S2). L'AeMBR peine au-delà de 5 g/L de Cl⁻ sans dilution ni ensemencement halotolérant, et l'efficacité de nitrification chute fortement au-delà de 8 g/L. Si les chlorures dépassent 10 g/L et que la station est de petite taille, l'AnMBR est le choix le plus robuste malgré la charge de polissage.
Le MBR élimine-t-il l'azote des eaux usées de viande ?
L'AeMBR muni d'une zone anoxique dédiée (pré-anoxie + recirculation interne à 3–4×) atteint un NT sous 15 mg/L. L'effluent d'AnMBR est dominé par le NH₄-N (environ 210 mg/L d'après S2) et exige un post-traitement — typiquement un sidestream de nitritation partielle/Anammox, ou un polissage par OI pour les cas de réutilisation d'eau.
Quel prétraitement est obligatoire avant MBR ?
Un tamis rotatif à tambour à 1–2 mm, suivi d'une FAD pour l'élimination des huiles et graisses, puis d'un bassin tampon de 8–12 heures de TSH. L'omission de l'un de ces étages provoque un colmatage membranaire irréversible en moins de 6 mois sur un substrat de viande. Le dosage de réactifs pour la pré-précipitation du phosphate est recommandé, et non facultatif, lorsque le PT de l'affluent dépasse 50 mg/L.
AnMBR ou AeMBR pour la récupération d'énergie ?
L'AnMBR est la seule configuration à bilan énergétique net positif : 0,13–5,1 kWh/m³ selon la charge de l'affluent, la température et le rendement de la cogénération (S2). L'AeMBR est un consommateur net d'énergie, à 0,8–1,2 kWh/m³ d'aération. Choisir l'AnMBR lorsque la valorisation du biogaz (cogénération, chaudière ou injection réseau) est en place et que le débit dépasse environ 500 m³/j ; en deçà, l'AeMBR avec réutilisation de l'effluent présente généralement le coût global le plus bas sur cycle de vie.
