Pourquoi la consommation énergétique de l'EC est le premier levier d'exploitation
La consommation énergétique spécifique (CES), exprimée en kWh/m³, est l'indicateur unique qui relie le dimensionnement d'un réacteur d'électrocoagulation à la facture électrique mensuelle d'une installation et à son bilan carbone EHS. L'étude MDPI 2025/26 sur un lac hypereutrophe la définit comme CES = ∫V·I·dt / (Vréacteur·1000), soit l'intégration temporelle de la tension de cellule multipliée par le courant, normalisée par le volume traité (source : MDPI, doi:10.3390/w18141729). Cette même étude identifie quatre verrous d'ingénierie qui déterminent si un réacteur EC commercial tourne à 2,0 ou 7,0 kWh/m³ : (i) géométrie du réacteur et des électrodes, (ii) passivation anodique, (iii) résistance de transfert de charge cathodique (Rct), et (iv) énergie gaspillée par les rapports de surface anode:cathode symétriques.
La structure de coûts confirme le diagnostic. L'analyse technico-économique (TEA) 2025/26 à l'échelle de 1 L chiffre le coût d'exploitation de référence à 0,38 ± 0,06 USD/m³, répartis entre ~52 % pour la consommation d'électrodes Al, ~29 % pour l'électricité, ~11 % pour les réactifs (NaCl, NaOH, Na2S2O3) et ~8 % pour l'évacuation des boues (0,87 kg de matières sèches/m³ × 80 USD/tonne). Deux chiffres dominent donc toute discussion de CAPEX pour un ingénieur procédé en 2026 : une réduction de 37 % de la CES et une réduction d'environ 40 % de l'empreinte ACV sont toutes deux atteignables lorsque la géométrie, la chimie de cathode et la commande du redresseur sont traitées conjointement, ce qui fait baisser l'OPEX vers la fourchette 0,22–0,25 USD/m³ évoquée en ouverture. Pour un responsable d'installation évaluant une file EC de 1 000 m³/j, cela représente environ 40 000 à 60 000 USD/an d'économies directes, avant toute valorisation carbone ou tarifaire.
Levier 1 — Géométrie asymétrique anode:cathode 1:10
Des plaques anode et cathode de même surface gaspillent de l'énergie, car la génération de H2 côté cathode ne contribue en rien à la dose de coagulant Al3+ qui traite réellement l'eau. La loi de Faraday relie la production de coagulant à la seule densité de courant anodique : la cathode peut donc fonctionner à un dixième de cette densité sans perdre un milligramme de dose. L'étude MDPI 2025/26 l'a confirmé en abaissant la densité de courant cathodique de 10 mA/cm² à 1 mA/cm² et en mesurant une dissolution identique de l'Al de 0,29 ± 0,04 kg/m³ entre les configurations symétrique et asymétrique (équivalence faradique préservée).
Le bénéfice mécanique se traduit par la baisse historique de 37 % de la CES, à 4,4 kWh/m³, sur l'eau du lac hypereutrophe, associée à des abattements de 92,2 ± 1,8 % sur le COT, 88,5 ± 1,5 % sur la DCO, 88,2 ± 2,0 % sur la DBO et 94,9 ± 0,9 % sur les MES : la modification géométrique ne dégrade donc pas le traitement. Sur un réacteur existant, le retrofit est simple : conserver le rack anodique, ajouter ou repositionner les plaques cathodiques pour atteindre un rapport de surface 1:10, et conserver l'entraxe inter-électrodes de 20 mm utilisé dans l'étude pour maintenir une distribution de courant uniforme. Le levier est particulièrement intéressant sur les effluents à forte conductivité (agroalimentaire, laitier, textile), où la tension de cellule est basse et le gain absolu en kWh par plaque est maximal. Comparaison des méthodes d'abattement de la DCO pour les eaux usées de peinture et revêtement en 2026 présente un cas parallèle où le seul retrofit géométrique a réduit la tension de cellule de 28 % sur une ligne de peinture.
Levier 2 — Cathodes fonctionnalisées à faible résistance
Le deuxième poste de perte caché est la passivation : films d'Al2O3 sur l'anode et couches d'oxydes sur les cathodes en inox ou en graphite, qui font grimper la Rct et la tension de cellule au fil des semaines de service. Une plaque SS316 plane partie à 4,5 V peut dépasser 6,0 V en 30 jours de service continu ; le retour à la normale impose un nettoyage chimique ou un remplacement. L'étude MDPI 2025/26 a comparé trois matériaux de cathode et quantifié directement l'écart :
| Matériau de cathode | Résistance de transfert de charge Rct (Ω·cm²) | Surface électrochimique (cm²) | Observation terrain |
|---|---|---|---|
| Composite GO–POM | ~1,1 | 141 ± 9 | Meilleures performances ; Mo 3d Keggin intact à 232,5/235,6 eV |
| Bâton de graphite | 4,12 | Moyenne | Référence courante ; fragile, dérive dimensionnelle |
| Plaque SS316 (brute) | 6,84 | Faible (lisse) | Sensible à la couche d'oxydes ; nettoyage périodique nécessaire |
Le GO–POM l'emporte parce que l'oxyde de graphène apporte une grande surface électrochimique tandis que l'acide phosphomolybdique (POM) fournit un couple réversible Mo3+/Mo5+ qui médie le transfert d'électrons à l'interface, ce qui réduit la surtension d'activation. Pour les installations qui ne sont pas prêtes à qualifier une cathode composite, l'alternative immédiate est une cathode SS316 polie associée à un cycle hebdomadaire d'inversion de polarité (l'anode devient cathode pendant 60 à 120 s) : un levier à faible CAPEX qui peut récupérer 5 à 10 % de CES pendant que le nouveau matériau passe par les achats. Lors du dimensionnement aval, gardez à l'esprit qu'une tension de cellule plus basse permet aussi de réutiliser les skids de dosage de réactifs pilotés par API existants sans surdimensionner le redresseur.
Levier 3 — Fonctionnement en courant pulsé et inversion de polarité
Le courant continu pulsé et l'inversion périodique de polarité constituent le levier côté commande qui s'attaque au plus gros poste hors énergie : la consommation d'électrodes Al, qui représente à elle seule ~52 % de l'OPEX dans la TEA 2025/26. Mécaniquement, l'inversion de polarité détache le film de passivation sur chaque électrode, exposant du métal frais et maintenant le rendement anodique proche de son plafond faradique. Les auteurs MDPI formulent l'objectif explicite : réduire la consommation d'Al de 0,29 kg/m³ vers 0,05 kg/m³, qualifié d'« intervention au plus fort levier sur les coûts » du système (source : MDPI 2025/26).
Traduit dans le langage qu'un responsable d'installation valide, une réduction de 0,24 kg/m³ d'Al à ~2,20 USD/kg Al représente environ 0,53 USD/m³ d'économies directes de matière avant tout gain en kWh. Un cycle de service de 10 % (100 ms sous courant, 900 ms off) constitue un point de départ raisonnable ; un pilote de 4 à 6 semaines montrera si votre eau d'alimentation se comporte comme la littérature ou si l'entartrage, les matières en suspension ou les huiles et grasses émoussent le bénéfice. À signaler pour la note CAPEX : le chiffre de 0,05 kg/m³ est l'objectif affiché, pas encore validé à pleine échelle ; pilote d'abord, puis mets à l'échelle. Les installations munies d'une unité de flottation à air dissous (FAD/DAF) en aval de l'électrocoagulation doivent surveiller l'entraînement des flocs pendant le pilote, car le régime pulsé produit des flocs plus petits et plus denses qui peuvent décaler le rapport air/solides optimal de la DAF.

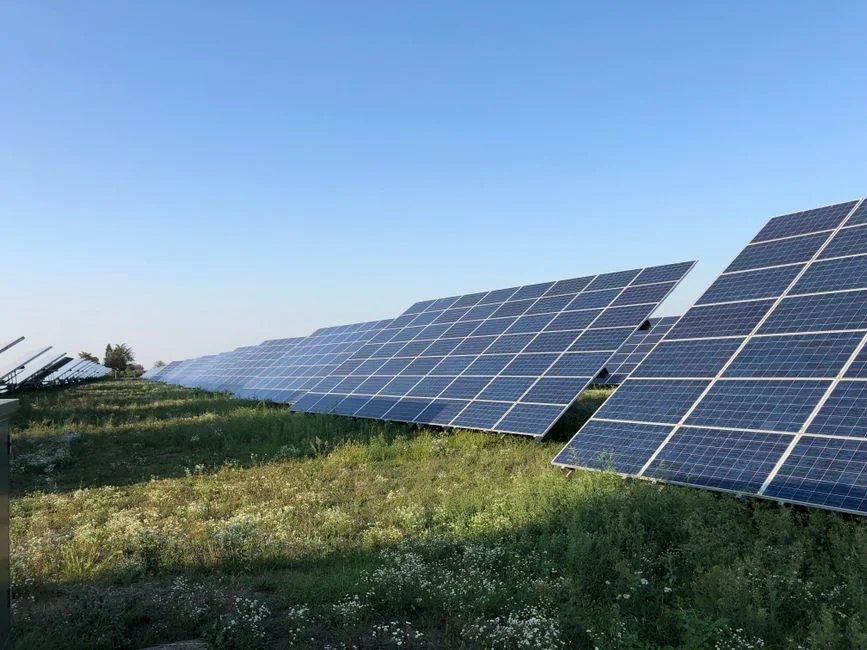

Levier 4 — Redressage solaire et décarbonation du réseau
Le quatrième levier est celui qui retiendra le plus l'attention de votre responsable EHS en 2026. L'ACV 2025/26 prend le réseau égyptien comme proxy : 0,536 à 0,60 kg CO2-eq/kWh, l'électricité du réseau contribuant à ~38 % de l'empreinte de référence de 0,82 ± 0,09 kg CO2-eq/m³. Passer à un redresseur hybride solaire ramène le facteur d'émission du réseau utilisé à environ 0,05 kg CO2-eq/kWh, soit une baisse d'environ 86 % de la part électrique de l'ACV et une réduction d'environ 40 % à l'échelle du système, à ~0,49 kg CO2-eq/m³.
Recommandation terrain : spécifier un redresseur hybride avec bus CC et contrôleur MPPT plutôt qu'un onduleur PV autonome, afin que le fonctionnement nocturne tire la puissance du réseau via la même électronique de qualité d'énergie. Sur les sites en MENA, en Asie du Sud ou dans le sud-ouest des États-Unis où les facteurs de capacité dépassent 22 %, la part solaire représente 35 à 55 % de l'électricité EC annuelle sans stockage batterie, ce qui suffit à remplir la plupart des objectifs Scope 2 de 2026. Les sites en dessous de ~3,5 kWh/m²/jour d'ensoleillement doivent quand même conserver l'hybride, mais la part solaire se situera plutôt entre 20 et 25 % ; le bénéfice ACV reste supérieur au surcoût du redresseur. Stratégies de réduction de la consommation énergétique d'un digesteur anaérobie traite d'un retrofit parallèle côté biosolides, qui se combine bien avec ces travaux.
Tableau comparatif : quel levier pour quel effluent
Utilisez cette matrice pour arbitrer entre les quatre interventions en fonction de la conductivité de l'influent et de votre budget retrofit. Le coût de retrofit est noté de 1 (faible, API seule) à 5 (construction complète cathode ou PV).
| Levier | Gain CES typique | Conductivité compatible | Coût retrofit (1–5) | Délai de mise en œuvre |
|---|---|---|---|---|
| Géométrie asymétrique 1:10 | 20–37 % | Toutes ; gain maximal > 5 000 µS/cm | 2 | 2–4 semaines |
| Cathode GO–POM ou faible Rct | 10–20 % (additif) | Faible conductivité (< 2 000 µS/cm) : gain maximal | 4 | 6–10 semaines |
| Commandes en courant pulsé | 5–15 % CES + gain Al maximal | Toutes conductivités | 1 (API + firmware redresseur) | 1–2 semaines |
| Redresseur hybride solaire | 30–40 % de gain ACV ; 5–15 % d'OPEX | Toutes ; sites à fort ensoleillement privilégiés | 5 | 8–16 semaines |
Règle de décision : si la conductivité de l'influent est inférieure à 2 000 µS/cm, démarrez par la mise à niveau de cathode ; si elle est supérieure à 5 000 µS/cm, démarrez par la géométrie. Le courant pulsé est le premier pas à faible CAPEX sur tout site, et le solaire hybride se programme en dernier, une fois la baseline électrique stabilisée.
Calcul OPEX et payback pour une installation de 1 000 m³/j
Le dossier financier pour un acheteur ou un responsable d'installation se résume à quatre lignes :
| Poste | Référence (TEA 2025/26) | Estimation après retrofit |
|---|---|---|
| Débit journalier | 1 000 m³/j | 1 000 m³/j |
| CES | ~7,0 kWh/m³ | ~4,4 kWh/m³ (baisse de 37 %) |
| Consommation d'électrodes Al | 0,29 kg/m³ | 0,10 kg/m³ validé en pilote (cible 0,05) |
| Coût unitaire d'exploitation | 0,38 USD/m³ | 0,22–0,25 USD/m³ |
| OPEX journalier | 380 USD | 220–250 USD |
| OPEX annuel (350 jours d'exploitation) | 133 000 USD | 77 000–87 500 USD |
| CAPEX cumulé (géométrie + cathode + redresseur pulsé) | — | 60 000–120 000 USD |
| Payback simple (sur économies seules) | — | 4–8 mois |
Décomposition des économies : la baisse de 37 % de l'électricité récupère à elle seule ~41 USD/jour aux tarifs industriels typiques, et la baisse d'Al à 0,19 kg/m³ × 2,20 USD/kg récupère ~418 USD/jour. Ajoutez l'évacuation de boues évitée et le chiffre grimpe encore. Les crédits carbone ou les PPA solaires autoproduits peuvent raccourcir le payback d'un à deux mois supplémentaires lorsqu'ils s'appliquent. Pour un cas parallèle en tête de train, sélection d'un système de dosage de coagulant pour les eaux usées agroalimentaires montre comment l'optimisation chimique en amont ajoute typiquement 5 à 8 % au ROI combiné.
Liste de contrôle terrain 2026 pour les ingénieurs d'exploitation
- Relever la tension de cellule et le courant pendant 7 jours à courant constant. Une tension qui monte à courant constant est le premier signe de passivation : diagnostiquer avant tout retrofit.
- Mesurer la conductivité de l'influent. Sous 2 000 µS/cm : prioriser une cathode à faible Rct. Au-dessus de 5 000 µS/cm : démarrer par la géométrie asymétrique.
- Piloter le courant pulsé à un cycle de service de 10 % pendant 2 semaines. Suivre la consommation d'Al par gravimétrie ; comparer à la baseline sur 7 jours.
- Auditer le redresseur pour vérifier la compatibilité hybride solaire. Chercher un bus CC, un contrôleur MPPT et une isolation réseau ; s'il en manque, signaler la mise à niveau pour le prochain arrêt.
- Recalculer la CES après chaque intervention. La référence 2026 à battre est 4,4 kWh/m³ sur un effluent hypereutrophe et 2,0 à 5,0 kWh/m³ sur une eau d'alimentation industrielle. Intégrer les économies dans votre prochain rapport EHS et dans votre bilan matière avec un décanteur lamellaire pour la séparation des flocs EC.
Questions fréquentes
Quel objectif de CES est réaliste pour un système EC industriel en 2026 ?
Un réacteur EC industriel bien instrumenté et exploitant les quatre leviers documentés doit se placer dans la fourchette 2,0 à 5,0 kWh/m³ en 2026, avec la valeur de 4,4 kWh/m³ de l'étude MDPI 2025/26 sur le lac hypereutrophe comme référence prudente pour un effluent à faible conductivité et forte TDS. Un effluent agroalimentaire ou laitier à forte conductivité peut descendre sous 2 kWh/m³ avec la seule géométrie asymétrique.
La géométrie asymétrique des électrodes réduit-elle l'abattement des polluants ?
Non. La loi de Faraday relie la production de coagulant Al3+ à la densité de courant anodique, donc abaisser la densité de courant cathodique de 10 à 1 mA/cm² ne change rien à la dose. Les données MDPI 2025/26 le confirment avec 92,2 % sur le COT, 88,5 % sur la DCO, 88,2 % sur la DBO et 94,9 % sur les MES au ratio asymétrique 1:10, valeurs identiques ou supérieures à la baseline symétrique.
Le courant pulsé vaut-il le coût du redresseur ?
Oui, mais la valeur se trouve sur la ligne Al, pas sur la ligne kWh. Les auteurs MDPI affichent l'objectif explicite de ramener la consommation d'Al de 0,29 kg/m³ vers 0,05 kg/m³, l'intervention au plus fort levier sur les coûts du système. À ~2,20 USD/kg Al, les économies directes de matière éclipsent le coût modeste de l'API et du firmware du redresseur.
Les réacteurs EC existants peuvent-ils être retrefités, ou faut-il un nouveau réacteur ?
La plupart des retrefits sont faisables en place. La géométrie asymétrique est un changement de nombre de plaques lors du prochain arrêt de maintenance. Le courant pulsé est une mise à jour firmware ou API sur le redresseur existant. Le remplacement par une cathode GO–POM ou SS316 polie impose un arrêt planifié mais ne nécessite pas de nouveau cuvelage ; le corps de cellule, les barres omnibus et les unités de flottation à air dissous (FAD/DAF) en aval de l'électrocoagulation restent en général en service.
Quelle matrice d'eaux usées bénéficie le plus de ces leviers ?
Les eaux de surface hypereutrophes, à faible conductivité et forte TDS, profitent de la plus forte réduction de CES, car les pertes cathodiques y dominent : le cas de l'eau de lac hypereutrophe de l'étude MDPI 2025/26 a fait baisser la CES de 37 %. Les effluents agroalimentaires, laitiers et textiles à forte conductivité enregistrent des pourcentages plus modestes mais des gains absolus en kWh par mètre cube plus importants. Les eaux de traitement de surface métalliques à forte teneur en chlorures bénéficient en outre d'une tension de cellule plus basse, car les chlorures suppriment la passivation anodique.
