À quoi ressemble réellement le bilan hydrique d'un centre de données de Lusaka en 2026
Un centre de données de 5 MW à Lusaka fonctionnant en refroidissement évaporatif avec un PUE (Power Usage Effectiveness) de 1,4 absorbe une charge IT d'environ 5 ÷ 1,4 = 3,57 MW, ce qui correspond à 3,57 × 24 = 85,7 MWh/jour d'énergie IT. En appliquant la référence de WUE (Water Usage Effectiveness) de 1,8 L/kWh — et en l'encadrant par la plage 1,8 à 2,5 L/kWh qui couvre la plupart des sites d'entreprise efficaces — on obtient un besoin total en eau du site de 1,8 × 85 700 = 154 260 L/jour en bas de plage et de 2,5 × 85 700 = 214 250 L/jour en haut de plage (selon Ecologix, 2026). Environ 60 % de ce volume part en évaporation, le reste se répartissant entre la purge et les gouttelettes d'entraînement.
Le volume de purge est régi par les cycles de concentration (CDC), selon la relation B = E ÷ (CDC − 1). À un CDC de 4, la purge représente 25 % de l'eau d'appoint, soit entre 38 500 et 53 500 L/jour pour la plage lusacienne ci-dessus. À un CDC de 6, la purge tombe à environ 20 %, soit 30 800 à 42 800 L/jour. Passer d'un CDC de 4 à un CDC de 6 ne procure qu'une réduction de 5 points de pourcentage, et non de 50 %, tandis que les risques biologiques et d'entartrage augmentent fortement au-delà d'un CDC de 5 à 6 (selon Genesis, 2026).
L'eau d'appoint à Lusaka provient principalement de la Lusaka Water Supply and Sanitation Company (LWSC), qui exploite les ressources du bassin du fleuve Kafue. L'eau traitée par la LWSC se situe généralement entre 250 et 450 ppm de TDS, avec des variations saisonnières de conductivité liées à la concentration du Kafue en saison sèche. Ce contexte local compte : seuls trois centres de données sont recensés à Lusaka fin 2024 — Zambia National Data Centre (deux sites, dont LSK2) et NetOne Data Lusaka — et aucun n'est carrier-neutral (selon DataCenterJournal, 2024-12). Le lecteur de ce guide est très probablement un développeur edge ou de colocation ajoutant de la capacité, et non un hyperscaler mondial ; la juste dimension se situe donc entre 30 000 et 60 000 L/jour de purge, et non dans la fourchette hyperscale de 1,14 à 1,70 million de L/jour citée par Ecologix.
Cadre réglementaire zambien : ZEMA, LWSC et réglementations sur les effluents liquides
Tout choix de traitement sur un site de Lusaka doit remonter à la Zambia Environmental Management Agency (ZEMA), qui agit dans le cadre de l'Environmental Management Act (2011) et des Environmental Management (Liquid Effluent) Regulations. Les limites nationales pour le rejet d'effluents liquides sont pH 6 à 9, TDS ≤ 2 000 mg/L, élévation de température ≤ 5 °C au-dessus du milieu récepteur, aucune trace visible d'huile ou de graisses, et métaux lourds restreints (selon ZEMA, 2026). Cela laisse, sur le paramètre TDS, une marge bien plus confortable qu'une autorisation NPDES américaine de rejet en surface, qui vise généralement TDS < 500 ppm, mais la limite de 5 °C d'ΔT doit néanmoins être traitée dès la conception.
Pour une purge envoyée au réseau d'assainissement de la LWSC — voie la plus courante pour un site edge à Lusaka — une autorisation de rejet d'effluent industriel (Trade Effluent Consent) est requise avant tout déversement. Les consentements de la LWSC sont généralement plus sévères que les limites nationales de rejet en surface et imposent des plafonds spécifiques sur la DBO, la DCO, les MES, les chlorures et parfois les hydrocarbures. La procédure consiste à soumettre une caractérisation de l'influent, le prétraitement prévu et les débits de pointe ; la LWSC fixe ensuite les paramètres de rejet et la fréquence d'échantillonnage. L'ingénieur doit traiter ce dossier indépendamment de la licence ZEMA.
Un centre de données à Lusaka doit prévoir, en 2026, un délai d'obtention des autorisations préalables à la mise en service de 6 à 12 mois. La ZEMA exige habituellement soit une étude d'impact environnemental complète (EIA) pour les sites dépassant certains seuils, soit une note de projet, suivies d'une licence de rejet d'effluent, d'une auto-surveillance continue et d'un rapport annuel. Lancer ces démarches en parallèle du consentement LWSC permet de maintenir le calendrier de construction.
Le cadre zambien n'est pas identique au système NPDES américain, et la comparaison mérite d'être soulignée : à Lusaka, la marge sur les TDS est environ quatre fois supérieure à celle d'une autorisation américaine de rejet en surface, mais le contrôle du panache thermique dans le milieu récepteur reste à démontrer. Cette seule différence sur la limite de TDS explique pourquoi un BoM lusacien peut être plus compact et moins coûteux qu'un équivalent américain à même charge IT.
Chimie de la purge de la tour de refroidissement : pourquoi l'eau d'appoint de Lusaka met le système à rude épreuve
La purge de la tour de refroidissement (CTBD) est le flux d'extraction qui maintient les cycles de concentration (CDC) entre 4 et 6, en concentrant la silice dissoute, le carbonate de calcium et le sulfate de calcium dans l'eau recirculée. Les systèmes conventionnels d'osmose inverse d'eau saumâtre (BWRO) plafonnent à 75 à 80 % de récupération avant que l'entartrage ne devienne ingérable ; dépasser ce seuil impose une précipitation contrôlée des sels plutôt qu'un simple cumul d'étages (selon IDE-Tech, 2026).
Sur un site de Lusaka, le profil de l'eau d'appoint est plus agressif que ne le suppose un dimensionnement en climat tempéré. L'eau traitée par la LWSC se situe généralement entre 250 et 450 ppm de TDS avec des variations saisonnières de conductivité ; l'eau circulant dans la tour de refroidissement concentre les solides dissous d'un facteur 4 à 6, portant le TDS de la purge vers 2 000 ppm et la température de l'effluent entre 30 et 40 °C (selon Ecologix, 2026). Les températures ambiantes de bulbe humide à Lusaka — typiquement 18 à 22 °C une grande partie de l'année — génèrent des taux d'évaporation plus élevés qu'à Stockholm ou Madrid, concentrant les sels plus rapidement et réduisant la marge de fonctionnement sûr entre deux purges.
L'indice de Langelier (LSI) et l'indice de stabilité de Ryznar (RSI) encadrent le risque chimique. Avec une eau d'appoint LWSC à environ 300 ppm de TDS, 80 ppm de dureté, une alcalinité d'environ 120 ppm et un pH d'environ 7,5, l'eau circulant dans la tour dépassera un LSI > +0,5 à un CDC de 4 sans dosage d'antitartre ni contrôle du pH. Maintenir le LSI entre −0,5 et +0,5 constitue la plage de fonctionnement standard (selon Ecologix, 2026) ; en dehors, le tartre de carbonate de calcium colmate les échangeurs et les membranes d'OI.
L'encrassement biologique aggrave le problème. Une cinétique de biofouling de premier ordre (k = 0,1 à 0,5 h⁻¹) prédit une croissance rapide du biofilm, et les températures ambiantes plus élevées à Lusaka accélèrent la vitesse de réaction par rapport à un site nordique. Une rotation de biocides non oxydants — DBNPA plus isothiazolone — est nécessaire en complément du dioxyde de chlore pour maintenir la croissance du biofilm sous le seuil d'intervention de nettoyage (selon Ecologix, 2026). L'omission de cette étape est la cause la plus fréquente de défaillance prématurée des membranes MBR et OI à Lusaka, bien avant leur durée de service prévue de 3 à 5 ans.
Chaîne de traitement recommandée pour un site de 5 MW à Lusaka
La chaîne de traitement ci-dessous est calée sur l'enveloppe de rejet de la ZEMA et la voie du consentement LWSC. Elle est dimensionnée pour 30 000 à 60 000 L/jour combinant purge et effluents sanitaires d'un site edge de 5 MW à Lusaka.
- Dégrillage et homogénéisation. Un dégrilleur mécanique rotatif (maille 3 à 6 mm) suivi d'un bassin tampon de 6 à 12 heures amortit les pulses diurnes de la tour de refroidissement. Le bassin sert aussi de débourbeur et de piège à fibres avant les membranes en aval.
- Clarification physico-chimique. Un skid de clarification par flottation à air dissous (FAD) après dosage de coagulant (polychlorure d'aluminium 30 à 80 mg/L) et de floculant anionique (1 à 3 mg/L) élimine les matières en suspension, les huiles et graisses et les hydroxydes métalliques. Une précipitation à la chaux en amont de la FAD permet d'atteindre 90 à 95 % d'abattement des métaux dissous (selon Ecologix, 2026), base de conception pour respecter le plafond sur les métaux lourds de la licence ZEMA. Les boues sont envoyées vers un petit filtre-presse à plateaux pour une déshydratation à moins de 60 % d'humidité.
- Polissage biologique (flux sanitaire uniquement). Un bioréacteur à membranes (MBR) équipé de modules submergés en PVDF à plaques planes ou fibres creuses traite la faible charge sanitaire — généralement moins de 10 % du débit total de purge — afin que l'effluent combiné respecte les limites DBO/DCO de la ZEMA. Les matières en suspension du Liquide Mixte (MLSS) sont maintenues entre 2 000 et 4 000 mg/L dans le bassin d'aération, avec un flux MBR régulé par des cycles automatisés de rétrolavage.
- Polissage membranaire pour la réutilisation. Un skid d'ultrafiltration (UF) (PVDF 0,03 µm) protège l'OI en aval des matières particulaires et colloïdales, avec une garantie de SDI (Silt Density Index) < 3 en sortie UF. Une unité d'OI d'eau saumâtre à un seul passage, opérée à 70 à 80 % de récupération, polit ensuite l'eau jusqu'à une qualité proche du déminéralisé, avec un dosage automatique d'antitartre et de biocide maintenant le LSI entre −0,5 et +0,5.
- Désinfection et aiguillage vers la réutilisation. Un système de désinfection au dioxyde de chlore sur le perméat d'OI avant son retour à la ligne d'appoint de la tour de refroidissement, avec un stérilisateur UV (dose 40 mJ/cm²) sur le plus petit flux latéral alimentant les chasses d'eau, l'arrosage et le lavage de la centrale de refroidissement. Ce schéma de réutilisation par flux latéral suit la même logique modulaire et bien dimensionnée que celle appliquée par Genesis aux sites de colocation (selon Genesis, 2026).
L'ensemble fonctionne en boucle fermée où seules les pertes par évaporation, entraînement et déshydratation des boues nécessitent un appoint d'eau fraîche et un rejet de déchets. Combiné au gain CDC 4 → 6, la réduction nette d'eau d'appoint se situe dans la plage 20 à 40 %, un chiffre significatif dans un bassin en stress hydrique. Le tableau ci-dessous résume l'enveloppe paramétrique à chaque étage.
| Étage | Affluent (mg/L ou °C) | Cible effluent (mg/L ou °C) | Mécanisme d'abattement / contrôle |
|---|---|---|---|
| Bassin tampon | MES 50 à 150, T 30 à 40 °C | MES 50 à 150 (en suspension) | TSH 6 à 12 h, mélange |
| Clarification FAD | MES 50 à 150, métaux | MES ≤ 20, métaux 90 à 95 % éliminés | Coag./floc. + flottation micro-bulles |
| MBR (sanitaire uniquement) | DBO 200 à 400, DCO 400 à 800 | DBO ≤ 30, DCO ≤ 100 | Biodégradation + rétention UF |
| Pré-filtration UF | MES ≤ 20, SDI ≥ 5 | SDI < 3 | PVDF 0,03 µm, rétrolavage |
| BWRO | TDS 1 500 à 2 000 | TDS ≤ 50 (perméat) | Récupération 70 à 80 %, antitartre, LSI −0,5 à +0,5 |
| Désinfection ClO₂ + UV | Charge microbienne variable | ClO₂ résiduel 0,5 à 1,0 mg/L ; UV 40 mJ/cm² | Oxydation + inactivation UV |

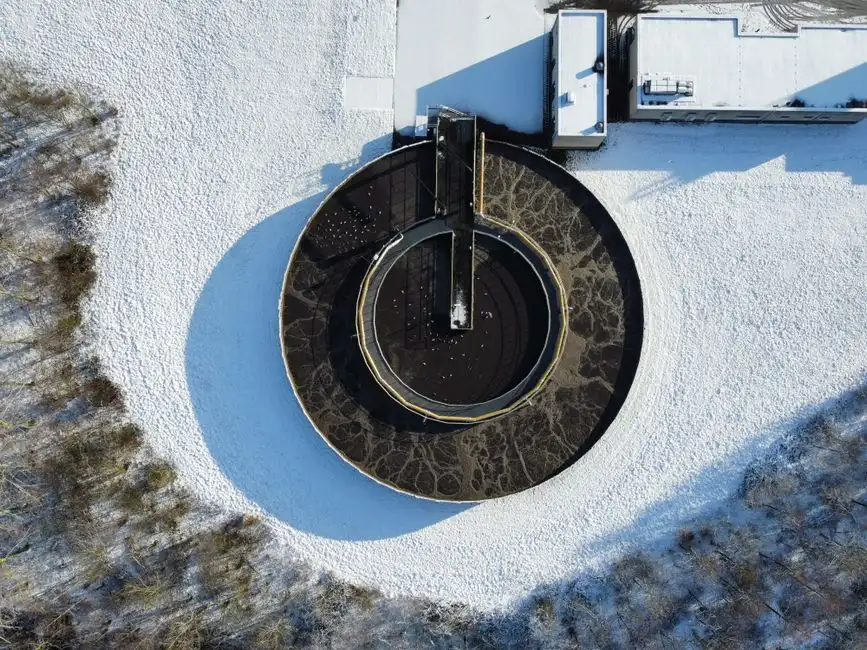

Dimensionnement des équipements et nomenclature pour un centre de données de 5 MW à Lusaka
Le débit de conception est calé à 60 m³/jour combinant purge et sanitaire, avec un pic de 8 à 10 m³/h. La nomenclature ci-dessous se raccorde directement aux cinq étages décrits ci-dessus et se positionne entre les modèles FAD bas et milieu de gamme de la famille ZSQ. Chaque poste est relié à une fonction précise et à un paramètre ZEMA ou LWSC défini.
| Équipement | Modèle / spécification | Fonction / capacité | Driver |
|---|---|---|---|
| Dégrilleur rotatif | Série GX, canal 400 à 600 mm, maille 3 mm | Débit instantané de pointe, duplex pour redondance | Protéger les pompes et la FAD en aval |
| Bassin tampon | 30 à 50 m³, acier boulonné ou béton | TSH 6 à 12 h au débit moyen, agitateurs submersibles | Amortir les pulses diurnes de purge |
| Unité FAD | ZSQ-010, 10 m³/h | Élimination MES, huiles/graisses, hydroxydes métalliques | Limites ZEMA sur métaux lourds et MES |
| Dosage de réactifs | PACl 30 à 80 mg/L, floculant anionique 1 à 3 mg/L | Alimentation coagulation + floculation | Performance de la FAD, qualité des boues |
| Déshydratation des boues | Filtre-presse à plateaux | Siccité du gâteau < 60 % d'humidité | Manutention et élimination des boues |
| MBR (si sanitaire inclus) | Série DF, 10 à 15 m³/jour, PVDF plaques planes ou fibres creuses | MLSS 6 000 à 8 000 mg/L, aération par air-scour selon surface membranaire | DBO/DCO ZEMA, qualité de l'effluent combiné |
| Pré-filtration UF | Skid fibres creuses 2 à 3 m³/h, rétrolavage automatique | Garantie SDI < 3 | Protection des membranes d'OI |
| BWRO | 2,5 à 4 m³/h de perméat, un seul passage, cuves PRV | Récupération 70 à 80 %, dosage antitartre + SMBS | Qualité d'eau d'appoint pour réutilisation |
| Désinfection | Générateur ClO₂ à 0,5 à 1,0 mg/L ; UV 40 mJ/cm² | Appoint tour de refroidissement + flux latéral réutilisé | Limites microbiologiques ZEMA, sécurité de la réutilisation |
| Pièces de rechange / consommables | Éléments membranaires OI et UF, vannes, instrumentation | Cycle de remplacement 3 à 5 ans | Continuité de l'OPEX |
Deux notes de configuration méritent d'être signalées à l'équipe achats. Premièrement, le skid MBR est facultatif si le flux sanitaire est séparé et rejeté indépendamment vers le réseau LWSC ; sur un site edge de 5 MW avec moins de 50 employés, la charge sanitaire est suffisamment faible pour qu'un OWTS ou un MBBR packaged soit placé en amont du raccordement LWSC sans entrer dans la chaîne de réutilisation principale. Deuxièmement, le concentrât de la BWRO peut être envoyé vers la gestion des boues ou vers un petit évaporateur de saumure si un objectif ZLD est fixé, mais pour la plupart des sites edge de Lusaka, le rejet du concentrât au réseau LWSC sous le consentement de la LWSC reste l'option au CAPEX le plus bas.
Logique de coût d'exploitation et dimensionnement adapté à Lusaka
Un site de 5 MW à Lusaka ne peut pas absorber une infrastructure hyperscale OI + échange d'ions : le CAPEX par mètre cube traité serait 3 à 4 fois supérieur à celui d'un hyperscaler de 100 MW et la complexité d'exploitation dépasserait les capacités locales (selon Genesis, 2026). La bonne réponse est un skid modulaire de 5 à 10 m³/h qui fournit environ 60 % des économies d'eau pour un tiers du CAPEX par m³.
Pour une capacité totale de traitement de 50 à 100 m³/jour, les stations packaged MBR + UF + OI sur le marché subsaharien se situent en 2026 dans une fourchette de CAPEX de 250 000 à 600 000 USD, l'OPEX étant dominé par l'antitartre, le biocide et le remplacement des membranes d'OI tous les 3 à 5 ans. La variable principale de l'OPEX est la durée de vie des membranes, conditionnée par la qualité de l'eau d'alimentation et la discipline de contrôle du LSI : un site lusacien maintenant le LSI entre −0,5 et +0,5 atteindra 4 à 5 ans de durée de vie membranaire ; un site mal contrôlé tombera à 2 à 3 ans.
Côté économies d'eau, le gain CDC 4 → 6 combiné à la réutilisation en boucle fermée réduit l'appoint net de 20 à 40 %. Au tarif commercial LWSC à Lusaka, d'environ 0,7 à 1,2 USD/m³, même 50 000 L/jour de purge récupérée remboursent le CAPEX en 3 à 5 ans, avant même de comptabiliser les charges LWSC d'effluent industriel évitées et le risque de non-conformité ZEMA. Pour un système packaged complet, la plateforme JY de purification d'eau intégrée offre une alternative skid unique pour les sites souhaitant regrouper prétraitement et OI dans un seul ensemble.
Pour les ingénieurs comparant le modèle lusacien à d'autres conceptions régionales, le guide de traitement de la purge de refroidissement d'un centre de données à Madrid montre comment un profil d'appoint à TDS plus élevé modifie la nomenclature, tandis que le guide de Stockholm illustre le cas d'un dimensionnement en climat plus froid. Pour une analyse approfondie des calculs de dimensionnement de la FAD qui conditionnent l'étage 2 de la chaîne lusacienne, le guide des paramètres de conception d'une FAD détaille la charge hydraulique, le rapport air/solides et le Gt de floculation.
Foire aux questions
Quelle quantité de purge de tour de refroidissement un centre de données de 5 MW à Lusaka produit-il par jour ?
Un site lusacien de 5 MW à PUE 1,4 avec un WUE de 1,8 à 2,5 L/kWh consomme 154 000 à 214 000 L/jour d'eau d'appoint. À un CDC de 4, la purge représente 25 % de l'appoint (38 500 à 53 500 L/jour) ; à un CDC de 6, elle tombe à 20 % (30 800 à 42 800 L/jour), selon la relation B = E ÷ (CDC − 1).
Quelles sont les limites de rejet de la ZEMA pour la purge d'un centre de données en Zambie ?
Les Liquid Effluent Regulations de la ZEMA, prises sous l'Environmental Management Act (2011), imposent pH 6 à 9, TDS ≤ 2 000 mg/L, élévation de température ≤ 5 °C au-dessus du milieu récepteur, aucune trace visible d'huile ou de graisses, et une liste restreinte de métaux lourds. Un rejet vers le réseau d'assainissement LWSC déclenche en outre l'obtention d'un Trade Effluent Consent, qui impose généralement des plafonds plus sévères sur la DBO, la DCO, les MES et les chlorures que les limites nationales de rejet en surface.
Quelle récupération d'OI recommander pour la réutilisation de la purge à Lusaka ?
L'OI d'eau saumâtre conventionnelle sur la CTBD de Lusaka est dimensionnée à 70 à 80 % de récupération, avec dosage d'antitartre et LSI maintenu entre −0,5 et +0,5 pour éviter l'entartrage par carbonate de calcium et sulfate de calcium. Dépasser cette récupération impose une précipitation contrôlée des sels ou un étage de concentrateur de saumure, qui n'ajoutent du CAPEX rentabilisable qu'au-delà de flux hyperscale d'environ 500 m³/jour.
Combien de temps dure l'instruction ZEMA pour un nouveau centre de données à Lusaka ?
Un centre de données à Lusaka doit prévoir, en 2026, une fenêtre d'obtention des autorisations préalables à l'exploitation de 6 à 12 mois, couvrant soit une étude d'impact environnemental complète, soit une note de projet ZEMA, une licence de rejet d'effluent, ainsi qu'un Trade Effluent Consent LWSC pour toute voie de rejet au réseau. Conduire ces dossiers en parallèle de la construction est la seule façon de préserver le calendrier du projet.
