ما هو المبخر متعدد التأثيرات ولماذا يُحقق التدرج المرحلي توفيرًا في الطاقة
المبخر متعدد التأثيرات (MEE) سلسلة من أوعية التبخير تُسمى "التأثيرات"، ينتقل فيها البخار المتولّد من أحد التأثيرات إلى التأثير التالي بوصفه وسيط التسخين، فتُعاد الاستفادة من الحرارة الكامنة للتّبخر مرحلةً بعد أخرى. ولأن كل تأثير يعمل عند ضغط أدنى من السابق، فإن السائل فيه يغلي عند حرارة أدنى تدريجيًا، وهو ما يجعل البخار الثانوي قادرًا على مواصلة قيادة التبخير في المراحل اللاحقة.
يُفسّر هذا التدرج في الضغط السبب الميكانيكي الذي يجعل كيلوغرامًا واحدًا من البخار الحي المُغذَّى إلى التأثير الأول قادرًا على تبخير ما يقارب N كيلوغرامًا من الماء عبر سلسلة مكوّنة من N تأثير، وهو ما يؤكّده Chantasiriwan (MDPI Processes، 2020) بالاستناد إلى Urbaniec وآخرين وHiga وآخرين من أن استهلاك البخار يتراجع مع ازدياد عدد التأثيرات. بالمقابل، يكثّف المبخر أحادي التأثير بخاره الثانوي مقابل مياه تبريد ويُهدر تلك الحرارة الكامنة، فتخرج كامل طاقة التبخير مع المكثّف. والتدرج المرحلي هو الأسلوب المعتمد لتركيز مياه الصرف الصناعي وتحقيق متطلبات عدم تصريف السوائل (ZLD).
كيف يعمل تأثير واحد من المبخر متعدد التأثيرات عمليًا
كل تأثير مبادل حراري من نوع "القشرة والأنابيب" (calandria): يتكثّف البخار الحي أو الثانوي داخل الأنابيب، ويغلي سائل المعالجة على جانب القشرة، مع فصل البخار عن السائل فوق حزمة الأنابيب. تتوفر هذه التركيبة وفق ترتيب "خلايا وأنابيب أحادي ومتعدد المرور" بنمَويّ الغشاء الساقط حرًا والدوران القسري، مما يتيح مواءمة زمن المكوث مع مخاطر التوسخ. يبني Chantasiriwan (MDPI Processes، 2020) ميزان الطاقة حول نقطة ضبط لسخان العصير الأولي عند حرارة التشبع 103 °C وضغط 112.7 كيلوباسكال، مع وميض التغذية حتى الضغط الجوي 101.3 كيلوباسكال قبل دخولها التأثير الأول؛ وينطبق المنطق ذاته على سلسلة مياه الصرف، حيث يعمل التأثير الأول عند أعلى حرارة وأعلى ضغط في التدرج، وينخفض كل تأثير تالٍ خطوة أدنى. ويتضمن النموذج المنشور معامل فقد حراري ε = 0.015 في ميزان الطاقة، وهو الجزء الصغير من الحرارة على جانب البخار الذي يتسرب عبر أسطح الأوعية، ويجب إدراجه في أي نموذج كتلي-حراري أولي يضعه المهندس قبل التواصل مع الموردين. يحمل البخار الخارج من التأثير قطيرات سائلة معلّقة، لذا يُركّب أعلى كل مبادل "calandria" فاصل إعصاري أو وسادة فصل لإبقاء المواد الصلبة والمحاليل الملحية بعيدًا عن أنابيب تسخين التأثير التالي.

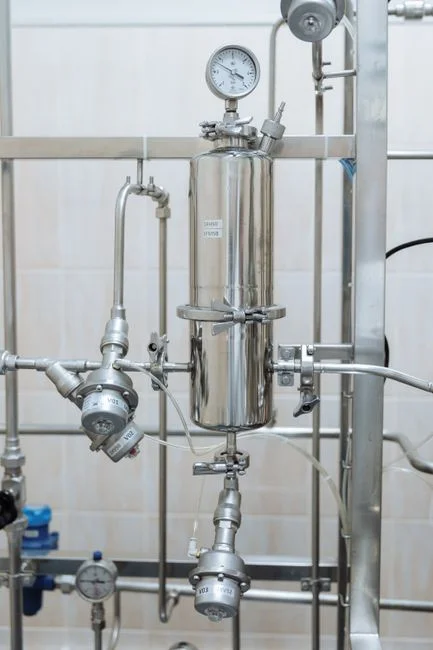

ترتيبات التغذية الأمامية والخلفية والمتوازية
يُعدّ ترتيب التغذية القرار الأكثر تأثيرًا من حيث مبدأ التشغيل عند إعداد مواصفات المبخر متعدد التأثيرات، وتُحدَّد الخيارات الثلاثة بمكان دخول التغذية الطازجة وكيفية خروج المركز. يوضح Chantasiriwan (MDPI Processes، 2020) الموازنة من حيث الديناميكا الحرارية: عند تماثل حرارتي الدخول على الجانبين الحار والبارد، يحقق المبادل الحراري ذو التدفق المعاكس فرق حرارة متوسطًا لوغاريتميًا (LMTD) أكبر من المبادل ذو التدفق المتوازي والمساحة ذاتها، لذا ينقل المبخر ذو التغذية الخلفية حرارة لكل وحدة مساحة أكثر من المبخر ذي التغذية الأمامية في ظل شروط الحدود نفسها. وتُذكر النتيجتان العمليتان في الورقة نفسها وفي صفحة منتجات Varadraj:
- التغذية الأمامية: يسير البخار والتغذية في الاتجاه نفسه، فيلتقي السائل الأعلى تركيزًا بأبرد بخار في التأثير الأخير؛ يُساعد وميض التغذية عند دخول التأثيرات E2…EN على الدوران الطبيعي، ولا حاجة إلى مضخات بين التأثيرات.
- التغذية الخلفية: تدخل التغذية إلى التأثير الأخير (البارد) ويخرج المركز من التأثير الأول (الحار)، فيُعرَّض التيار الأعلى لزوجةً والأكثر توسخًا لأعلى حرارة جدار؛ وتُدرج Varadraj هذا الترتيب تحديدًا كخيار للمواد الحساسة للحرارة والاستخدامات ذات التوسع التدريجي.
- التغذية المتوازية: يستقبل كل تأثير تغذية طازجة ويُصرَّف المركز من كل تأثير على حدة، وهو النمط المعتاد لتغذيات التبخير التبلوري حيث يكون المنتج عجينة صلبة لا مركزًا سائلًا.
في حالة مياه الصرف الصناعي الموجَّهة إلى عدم تصريف السوائل (ZLD)، يُعدّ المركز أصعب تيار يستمر في الحركة، إذ ترتفع لزوجته وتبدأ أملاح الانحلال العكسي في الترسّب مع إزالة الماء. ولهذا السبب تمثل التغذية الخلفية، أو الترتيب الهجين المختلط الذي يعمل فيه التأثير الأول أماميًا والتأثيران الأخيران خلفيًا، الخيار الافتراضي لمعظم سلاسل مياه الصرف الصناعي؛ بينما تظل التغذية الأمامية شائعة في المياه الأنظف حيث يطغى انخفاض التكلفة الرأسمالية (الناجم عن إلغاء مضخات بين التأثيرات) على مكاسب كفاءة البخار من التدفق المعاكس.
| الترتيب | دخول التغذية / خروج المركز | أثر على فرق LMTD / الضخ | ملاءمة مياه الصرف |
|---|---|---|---|
| التغذية الأمامية | تدخل التغذية إلى التأثير 1؛ يخرج المركز من التأثير الأخير | LMTD أدنى عند تماثل درجات حرارة الدخول؛ الوميض يساعد على التدفق؛ لا حاجة إلى مضخات بين التأثيرات | مياه صرف نظيفة قليلة التوسخ؛ أقل تكلفة رأسمالية |
| التغذية الخلفية | تدخل التغذية إلى التأثير الأخير؛ يخرج المركز من التأثير 1 | LMTD أعلى عند تماثل درجات حرارة الدخول؛ يستلزم مضخات بين التأثيرات | تغذيات لزجة أو قابلة للتوسخ أو حساسة للحرارة |
| التغذية المتوازية | كل تأثير يستقبل تغذية طازجة؛ يُصرَّف المركز أو العجينة من كل تأثير | LMTD محدد بمتطلبات التأثير المفرد، لا بالسلسلة | خدمة المبخر التبلوري حيث يكون المنتج صلبًا |
كفاءة البخار وعدد التأثيرات وإعادة استخدام الطاقة
تُعرَّف كفاءة البخار بأنها كيلوغرامات الماء المُبخَّر لكل كيلوغرام من البخار الحي الطازج المُغذَّى إلى التأثير الأول، والقاعدة النوعية أنها ترتفع مع عدد التأثيرات لأن كل تأثير يُعيد استخدام الحرارة الكامنة للتأثير السابق. يُبيّن Chantasiriwan (MDPI Processes، 2020) أن استهلاك البخار يمكن خفضه أكثر بتوزيع مساحة سطح التسخين توزيعًا أمثلًا بين التأثيرات بدلًا من تصميم كل تأثير بحجم متماثل. تتدرج التكلفة الرأسمالية تصاعديًا مع عدد التأثيرات: مزيد من الأوعية، ومزيد من مساحة سطح التسخين، ومزيد من معدات التفريغ على التأثير الأخير، ومزيد من الأنابيب بين التأثيرات، لذا فإن السؤال الهندسي ليس "كم عدد التأثيرات" بشكل مجرد، بل "كم عدد التأثيرات الذي يحقق أرخص طريق للوصول إلى هدفي المحدد في استهلاك البخار عند أسعار البخار والكهرباء لديّ". تمثل إعادة ضغط البخار الميكانيكية (MVR) وإعادة ضغط البخار الحرارية (TVR، وتُسمى أحيانًا TVC) الأسلوبَين الموثّقَين لدفع كفاءة المبخر متعدد التأثيرات إلى أبعد، بحسب ما يذكره Palacios-Bereche وChen & Ruan ضمن مراجع Chantasiriwan (2020)، وهما نقطتا المقارنة الطبيعيتان لأي تغذية تتوفر فيها كهرباء رخيصة أو بخار عادم منخفض الضغط.

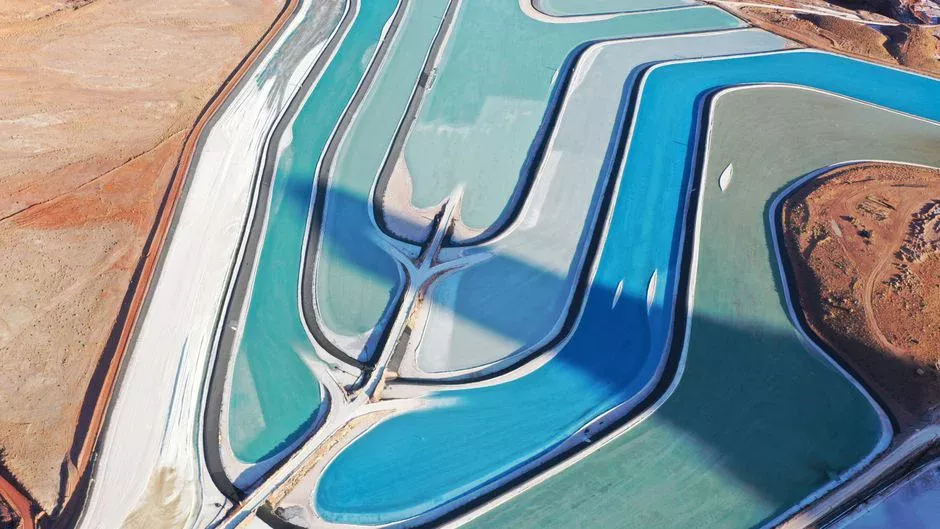

MEE مقابل MVR مقابل المبخر أحادي التأثير: أيّ المبخرات يناسب مياه الصرف؟
يعتمد اختيار عائلة المبخر المناسبة على خصائص مياه الصرف المحددة وتوفّر المرافق. يعيد المبخر متعدد التأثيرات (MEE) استخدام الحرارة الكامنة للبخار عبر سلسلة من التأثيرات ويعتمد أساسًا على البخار الحراري، مما يجعله الخيار الصحيح للمنشآت التي تتوفر فيها بخار عادم رخيص، وأحجام صرف كبيرة، ومياه صرف ذات ملوحة منخفضة إلى متوسطة. بالمقابل، يقايض المبخر بإعادة ضغط البخار الميكانيكية (MVR) البخار بالكهرباء: إذ يرفع ضاغط ميكانيكي البخار الثانوي عائدًا إلى ضغط التأثير الأول ليُعيد تغليان التغذية الواردة، وهو ما يلائم التدفقات الصغيرة إلى المتوسطة، والتغذيات ذات الملوحة المنخفضة جدًا، أو المواقع التي يكون فيها البخار مرتفع الثمن أو غير متاح. أما المبخرات أحادية التأثير فهي الأبسط في التكوين، لكنها تُهدر الحرارة الكامنة للبخار الثانوي، لذا تُحتفظ بها للدفعات الصغيرة جدًا، أو التجارب، أو التغذيات القابلة للتوسخ بدرجة كبيرة التي تستلزم زمن مكوث قصير. ونادرًا ما تتوقف سلسلة عدم تصريف السوائل (ZLD) الحقيقية عند المبخر وحده: فعادةً ما يُرسَل مركز MEE إلى مجفف الأغشية الرقيقة المُقلب (ATFD)، أو مجفف بالرش، أو طاردة مركزية أو مكبس ترشيح لإجراء الفصل النهائي بين السائل والصلب، لذا يجب تحديد مواصفات المبخر متعدد التأثيرات بالاستناد إلى ما يليه في السلسلة. والطريقة السليمة لعرض الأمر على المورد هي تقديم معدل تدفق التغذية، وإجمالي المواد الصلبة الذائبة (TDS) فيها، وإجمالي المواد الصلبة الذائبة المستهدف في المركز، وضغط البخار المتاح، وحرارة مياه التبريد، مع طلب ضمانات محددة لاستهلاك البخار النوعي (كيلوغرام بخار لكل كيلوغرام ماء مُبخَّر) وضمانات لجودة المكثّف من حيث TDS.
| التكوين | مصدر الطاقة الأساسي | أفضل ملاءمة للتغذية / الخدمة | المصدر |
|---|---|---|---|
| أحادي التأثير | بخار حي (تأثير واحد) | نطاق تجريبي، دفعات صغيرة جدًا، زمن مكوث قصير على تغذيات قابلة للتوسخ | الوضع الهندسي الافتراضي؛ غير مفصّل في الأبحاث المرفقة |
| متعدد التأثيرات (MEE) | بخار حي إلى التأثير الأول؛ يتدرج البخار الثانوي | أحجام كبيرة، مياه صرف ذات ملوحة منخفضة إلى متوسطة، منشآت يتوفر فيها بخار | Chantasiriwan 2020 |
| MEE مع TVR/TVC | بخار + إعادة ضغط بخار حراري للبخار الثانوي | دفع كفاءة الطاقة عند توفّر بخار منخفض الضغط | Chen & Ruan، ضمن مراجع Chantasiriwan 2020 |
| MVR | كهرباء لضاغط البخار | تدفقات صغيرة إلى متوسطة، تغذيات ذات ملوحة منخفضة جدًا، مواقع محدودة البخار | التموضع وفق Condorchem، 2024؛ Palacios-Bereche ضمن مراجع Chantasiriwan 2020 |
تصميم وتشغيل المبخر متعدد التأثيرات: ما ينبغي على المهندس تحديده
أسرع طريقة لإقصاء المورد بدء المناقشات التجارية دون شروط حدود محددة. يجب أن تتضمن المواصفة كحد أدنى معدل تدفق التغذية (م³/ساعة)، وTDS أو COD في التغذية، وTDS المستهدف للمركز، وضغط وحرارة البخار المتاح، وحرارة مياه التبريد المُغذّاة، وجودة المكثّف المرغوبة، وخطوة فصل المواد الصلبة المُخطَّطة في المرحلة اللاحقة. ثم يجب أن يضمن المورد خطيًا عدد التأثيرات، وترتيب التغذية (أمامي، خلفي، أو مختلط)، واستهلاك البخار النوعي (كيلوغرام بخار لكل كيلوغرام ماء مُبخَّر)، وTDS المكثّف، وملف الضغط والحرارة تأثيرًا بتأثير، وميزانية الفقد الحراري — يستخدم Chantasiriwan (MDPI Processes، 2020) معامل ε = 0.015 في ميزان الطاقة المنشور، وهو معيار منطقي يمكن تضمينه في الضمان حتى لو كان الرقم النهائي خاصًا بالحالة. ويجب تحديد مواد التصنيع بحسب محتوى الكلوريد، وpH، والحرارة لتجنب تشقق التآكل الإجهادي في المبادل والأنابيب البخارية، ويُطلب من المورد ترشيح السبائك الملائمة لكيمياء التغذية المحددة. وأخيرًا، يجب مطابقة الحزمة المساعدة مع مخططات P&ID الخاصة بالمورد: نظام تفريغ على التأثير الأخير، وفاصل بخار-سائل على كل تأثير، وخزانات وميض المكثّف، ومضخة المكثّف، ووصلات التنظيف في المكان (CIP). أما في المنشآت التي تُدمج المبخر متعدد التأثيرات ضمن سلسلة أوسع لعدم تصريف السوائل (ZLD)، فتسهم الخطوات السابقة واللاحقة أيضًا: إذ يتحكم نظام المفاعل الحيوي الغشائي (MBR) لمعالجة مياه الصرف في المراحل الأولية بحمل التوسخ على المبخر، بينما يحدد مكبس الترشيح الألواح والإطار أو نظام التعويم بالهواء المذاب (DAF) الموجود في جهة المركز نطاق مناولة المواد الصلبة. وترد نظرة أشمل على اقتصاديات السلسلة في تحليل عائد الاستثمار لأنظمة ZLD الهجينة لمياه صرف مصانع الشرائح الإلكترونية، ويتناول دليل هندسة أنظمة نزع الماء من الحمأة خطوة المواد الصلبة اللاحقة. وفي المواقع التي لا يمثّل فيها المبخر متعدد التأثيرات سوى جزء من مخطط أوسع لإعادة استخدام المياه، يضع تقرير أفضل ممارسات إدارة الأحجام المائية المرتفعة في التصنيع لعام 2026 السياق على مستوى المنشأة، بما في ذلك كيفية قيام محطة معالجة مياه الصرف الصحي المدمجة تحت الأرض بمعالجة أولية للتدفق قبل وصوله إلى سلسلة المبخرات.
الأسئلة الشائعة
ما هو مبدأ عمل المبخر متعدد التأثيرات؟
المبخر متعدد التأثيرات (MEE) سلسلة من أوعية التبخير متصلة بحيث يُعاد استخدام البخار المتولد من وعاء بوصفه وسيط تسخين في الوعاء التالي، مع تشغيل كل تأثير عند ضغط أدنى (وبالتالي نقطة غليان أدنى) من التأثير السابق. ولأن الحرارة الكامنة للتّبخر تُستعاد مرحلة بعد أخرى، يستطيع كيلوغرام واحد من البخار الطازج المُغذَّى إلى التأثير الأول تبخير ما يقارب N كيلوغرامًا من الماء عبر سلسلة مكوّنة من N تأثير.
لماذا تُفضَّل التغذية الخلفية في المبخر متعدد التأثيرات؟
تضع التغذية الخلفية السائل الأعلى تركيزًا (والأعلى لزوجةً والأكثر توسخًا) مقابل سطح التسخين الأشد حرارة في التأثير الأول، مما يحافظ على لزوجة قابلة للتدفق ويقلل التوسخ، في حين إن فرق الحرارة المتوسط اللوغاريتمي بين الجانبين الحار والبارد يكون أكبر في التدفق المعاكس منه في التدفق المتوازي عند درجات حرارة الدخول نفسها. وتُدرج Varadraj Industries كذلك التغذية الخلفية كخيار للمواد الحساسة للحرارة والاستخدامات ذات التوسع التدريجي.
كم عدد التأثيرات الذي ينبغي أن يحتويه مبخر MEE الخاص بمياه الصرف الصناعي؟
يمثل عدد التأثيرات موازنة: فكلما زاد عدد التأثيرات ارتفعت كفاءة البخار
