Pourquoi les eaux usées de boissons constituent un cas particulier pour le dimensionnement d'un MBR
Le dimensionnement d'un bioréacteur à membranes (MBR) pour les eaux usées de l'industrie des boissons (SDIW) doit couvrir une plage de DCOt de 2 242 à 11 717 mg/L, une DBO de 400 à 1 150 mg/L et des variations de pH de 6,1 à 11,8 liées à la préparation des sirops de sucre, à la soude caustique de lavage des bouteilles et aux produits de nettoyage en place (CIP). Un pilote multi-étages EGSB/MBR a atteint un abattement de la DCOt de 95 %, le MBR fournissant un flux de 12 à 15 L/m²·h pour une TMP de 60 à 100 kPa et une DCOt de perméat inférieure à 253 mg/L, conforme au rejet en égout mais insuffisant pour une réutilisation potable (Saiya et al., Chem. Eng. J. 2016, S3).
Trois particularités distinguent les SDIW d'un affluent municipal ou agroalimentaire générique. Premièrement, le rapport DBO:DCO est bimodal : environ 0,05:1 dans les eaux d'équipement de lavage des bouteilles, où la soude caustique résiduelle domine, et environ 0,6 dans les flux de préparation de sirops et de rinçage CIP, où le saccharose, le fructose et le glucose dissous dominent (S3). Deuxièmement, la DCO soluble issue des sucres constitue la charge : 62 % de la matière organique totale sont des sucres solubles avec un rapport DCO:TOC d'environ 3,8, ce qui indique que l'oxydation biologique est la voie de traitement pertinente, et non la séparation physique (S3). Troisièmement, l'eau de lavage des bouteilles représente environ 50 % du débit total de l'usine : tout dimensionnement du bassin tampon qui sous-estime ce seul flux laissera passer des pics de soude et de saccharose directement vers les membranes (S3). Le saccharose dissous augmente aussi la viscosité de la liqueur mixte au-delà de la référence de 8 000 à 12 000 mg/L de MLSS définie dans le guide de coût et de dimensionnement des MBR associé, ce qui accélère la formation de la couche de dépôt et tire le flux durable vers le bas de la fenêtre de conception.
Caractérisation de l'affluent : construire la table de base de dimensionnement
Avant d'esquisser un PFD, figez les chiffres de l'affluent. Les SDIW sont un mélange de lavage des bouteilles (environ 50 % du débit), de préparation de sirops, de rinçage des lubrifiants de convoyeur, de lavage des sols et des machines, et de rinçage CIP. Le lavage des bouteilles présente en moyenne une DCOt de 4 540 mg/L, presque entièrement sous forme de DCO soluble (S3). Le flux combiné après égalisation varie de 2 242 à 11 717 mg/L de DCOt avec une DBO de 400 à 1 150 mg/L, et un pH de 6,1 à 11,8 selon que la soude caustique de lavage ou l'acide phosphorique CIP domine la journée (S3). Le mélange de sucres solubles (fructose, glucose, saccharose, lactose) contribue à plus de 60 % des matières organiques solubles, avec une DCO:TOC d'environ 3,8 (S3).
| Paramètre | Lavage bouteilles | SDIW après égalisation | Flux sirops / CIP |
|---|---|---|---|
| DCOt (mg/L) | 4 540 (moy.) | 2 242 à 11 717 (moy. 5 638) | jusqu'à 145 000 (Guven, réf. S3 n° 5) |
| DBO (mg/L) | 130 à 350 | 400 à 1 150 | jusqu'à 350 (riche en sucres) |
| DBO:DCO | ~0,05:1 | 0,05:1 à 0,6 | ~0,5 à 0,6 |
| pH | 9 à 11 (caustique) | 6,1 à 11,8 | 3,4 à 6 (CIP acide) |
| MES (mg/L) | 26 à 38 000 | 200 à 1 500 | faibles (soluble) |
| N total (mg/L) | 20 à 1 180 | 40 à 120 | faibles |
| P total (mg/L) | 130 à 250 | 10 à 30 | faibles |
Les macro-nutriments du flux après égalisation (NH4+, NO3-, PO4³-) restent inférieurs aux seuils du règlement municipal de rejet industriel du Cap, mais dépassent les limites d'eau potable de la norme SANS 241 (S3). Cette seule donnée détermine si un polissage par osmose inverse est nécessaire pour la réutilisation.

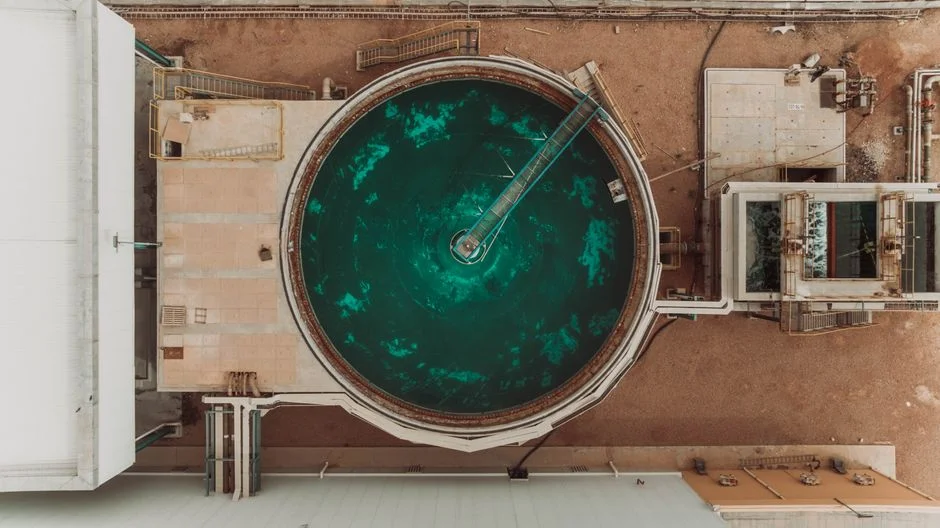

Filière de prétraitement : dégrillage, égalisation, pH et graisses
Les SDIW arrivent à l'étage biologique avec trois ennemis des membranes : les pics de saccharose, les huiles lubrifiantes et les fragments plastiques issus de la ligne de lavage des bouteilles, et les excursions de pH liées au CIP. La filière de prétraitement n'est donc pas optionnelle. Un dégrilleur rotatif à ouverture de 1 à 3 mm retire les fragments de capsules, la pâte d'étiquettes et le verre brisé avant que le flux n'atteigne le bassin tampon. Le bassin d'égalisation doit absorber un TSH de 8 à 24 h pour amortir les déversements de sirops par lots et les sursauts CIP ; un sous-dimensionnement à 4 h ou moins est la cause la plus fréquente des variations de DBO/DCO qui amputent 30 à 50 % du flux MBR en moins de 24 h (d'après les données de flux S3).
Une correction de pH entre 6,5 et 8,5 par strippeur de CO2 ou par une skid de dosage pour correction de pH est nécessaire en amont du bioréacteur : les méthanogènes de l'EGSB et la biomasse du MBR perdent tous deux leur activité en dessous de pH 6 ou au-dessus de pH 9,5. Une unité de flottation à air dissous (FAD) ou un décanteur lamellaire élimine ensuite les huiles lubrifiantes de convoyeur, les colorants et la fraction en suspension des MES, ce qui protège les membranes d'UF d'un colmatage par les huiles irréversible qu'aucun nettoyage chimique ne corrige totalement.
Paramètres de dimensionnement du MBR pour les SDIW
L'enveloppe de paramètres ci-dessous provient du pilote SDIW de Saiya et al. et est recoupée avec les pratiques de dimensionnement des MBR pour eaux municipales issues du guide de coût et de dimensionnement des MBR associé. Utilisez-la comme point de départ pour une station MBR intégrée équipée d'un module MBR à plaques série DF.
| Paramètre | Valeur de conception (SDIW) | Source / remarque |
|---|---|---|
| MLSS (bassin aérobie) | 8 000 à 12 000 mg/L | S3 + guide MBR HydropureWater |
| Âge des boues | 20 à 40 j | S3 ; plus long pour alimentation riche en sucres |
| TSH zone anoxie | 0,4 à 1,0 h | Pilote S3, 0,41 h confirmé |
| TSH zone aérobie | 3 à 5 h | Pilote S3, plage 3,3 à 14 h |
| Consigne d'O2 dissous | 2,0 à 3,7 mg/L | S3 |
| Charge organique aérobie | 2,3 à 3,1 kg DCO/m³·j | S3 ; MBR seul jusqu'à 5 000 à 6 000 mg/L de DCOt |
| Flux membranaire | 12 à 15 L/m²·h | S3 ; pour TMP 60 à 100 kPa |
| Débit d'air de balayage membranaire | 0,3 à 0,6 m³ air/m² membrane·h | Spécification série DF |
| Matériau et seuil de coupure | PVDF 0,1 µm, immergé | Spécification série DF |
| DCOt perméat | <253 mg/L | S3 |
| Cycle (filtration/relaxation) | 9 min ON / 1 min relaxation | Cycle standard série DF résistant au CIP |
Le flux durable pour les SDIW se situe dans le bas de la fenêtre de dimensionnement des modules à plaques : prévoyez donc 20 à 25 % de surface membranaire supplémentaire comme marge de colmatage lors du passage à une station commerciale de 100 à 2 000 m³/j. Le cycle de relaxation/rétrolavage est ce qui contient la formation de dépôt liée au saccharose entre deux nettoyages chimiques.
Quand ajouter un EGSB en amont : dimensionnement hybride EGSB/MBR
Le MBR seul est le bon choix lorsque la DCOt après égalisation est en moyenne inférieure à 5 000 à 6 000 mg/L. Au-delà, un hybride EGSB/MBR devient rentable. L'enveloppe du pilote est explicite : l'hybride se justifie lorsque la DCOt moyenne après égalisation dépasse 6 000 mg/L ou que la charge horaire de pointe dépasse 10 000 mg/L (S3). À TSH 12 h, vitesse ascendante 0,85 m/h et charge organique 11 kg DCO/m³·j, l'EGSB atteint jusqu'à 93 % d'abattement de la DCOt tout en produisant jusqu'à 17 L/j de biogaz à 70 % de CH4, soit un bilan énergétique positif pour les stations au-dessus d'environ 500 m³/j (S3).
La fenêtre de fonctionnement EGSB pour le dimensionnement industriel est : TSH 12 à 60 h, vitesse ascendante 0,59 à 1,1 m/h, température 35 à 37 °C et charge organique jusqu'à 11 kg DCO/m³·j (S3). Faire passer la charge organique du MBR de 2,3 à 3,1 kg DCO/m³·j (MBR seul) à 1 à 2 kg DCO/m³·j (après EGSB) prolonge la durée de vie des membranes, stabilise le flux et réduit l'énergie d'aération d'environ un tiers. Pour les équations complètes de dimensionnement, reportez-vous au guide des paramètres de conception EGSB ; pour le ROI et les arbitrages énergétiques, l'article stratégies de réduction de la consommation énergétique du digesteur anaérobie fournit le cadre de calcul.
MBR à plaques ou à fibres creuses pour les SDIW
La géométrie membranaire se décide sur le critère du colmatage par les sucres, et non par préférence de marque. La comparaison ci-dessous relie la fenêtre de flux du pilote de Saiya à l'enveloppe de la série DF et à une filière UF à fibres creuses en PVDF 0,03 µm générique (pour un système d'UF, voir le système de traitement d'eau par ultrafiltration associé).
| Critère | Plaques (série DF, PVDF 0,1 µm) | UF fibres creuses (PVDF 0,03 µm) |
|---|---|---|
| Taille de pack / capacité | 80 à 225 m² par pack, 32 à 135 m³/j par pack | 2 000 à 40 000 L/h par train |
| Densité d'empaquetage | Plus faible, mais éléments remplaçables individuellement | Plus élevée, fibres en modules |
| Tolérance aux MLSS visqueux et aux fibres | Élevée : plaque rigide, boîte d'aération intégrée | Plus faible : fibres colmatées par fibres et biomasse filamenteuse |
| Facilité de nettoyage | Facile : sortie, jet d'eau, remplacement d'une plaque | Plus difficile : rétrolavage seul, chimie limitée |
| Flux durable sur SDIW | 12 à 15 L/m²·h (confirmé en pilote) | 10 à 13 L/m²·h, prétraitement plus exigeant |
| Énergie d'air de balayage vs cross-flow | 10 à 20× inférieure au cross-flow externe | Comparable ; le surpresseur représente 30 à 50 % de l'OPEX MBR |
| Meilleur choix pour SDIW | Riche en sucres, MLSS élevés, charge variable | Effluent exigeant (réutilisation) où le colmatage peut être finement maîtrisé |
Pour les SDIW, avec la viscosité entraînée par le saccharose et les variations de DBO/DCO décrites plus haut, les plaques l'emportent sur l'exploitabilité. La décision pivote autour de la marge de surface de 20 à 25 % : les fibres creuses ne se justifient que si la station dispose déjà d'un dégrillage serré et d'une FAD en amont, et que l'objectif de réutilisation impose le seuil de 0,03 µm.
Rejet ou réutilisation : où s'arrête le MBR
Le perméat du MBR, avec une DCOt systématiquement inférieure à 253 mg/L, satisfait les limites habituelles de rejet en égout municipal (S3). Les NH4+, NO3- et PO4³- passent les seuils du règlement municipal de rejet industriel du Cap, mais dépassent les seuils d'eau potable SANS 241 : la réutilisation pour des usages potables est donc exclue sans polissage (S3). Pour l'alimentation de chaudière, le rinçage CIP ou toute réutilisation avec contact humain, une filière de polissage par osmose inverse à récupération d'environ 95 % est l'ajout standard. La réutilisation de moindre exigence (eau d'appoint de tour de refroidissement, irrigation d'espaces verts, chasse d'eau) ne demande que MBR plus un stérilisateur UV pour le contrôle microbiologique, et c'est en pratique ce que le responsable d'usine attend réellement lorsqu'il évoque la « réutilisation ».
Questions fréquentes
Sur quelle plage de DCOt d'affluent dois-je dimensionner un MBR pour une usine d'embouteillage de boissons ?
Dimensionnez le bassin tampon pour une plage de DCOt de 2 242 à 11 717 mg/L (moyenne 5 638 mg/L) et un pH de 6,1 à 11,8, car les flux de sirops, de lavage des bouteilles et de CIP varient ensemble au fil des équipes (Saiya et al., Chem. Eng. J. 2016, S3). Le MBR seul est viable jusqu'à environ 5 000 à 6 000 mg/L de DCOt ; au-delà, placez un EGSB en amont.
Quel flux et quelle TMP attendre d'un MBR immergé sur SDIW ?
Le pilote de Saiya et al. a fonctionné à 12 à 15 L/m²·h pour une TMP de 60 à 100 kPa sur des modules immergés en PVDF 0,1 µm (S3). Ajoutez 20 à 25 % de surface membranaire comme marge de colmatage lors du passage à une station commerciale, car le flux SDIW se situe dans le bas de la fenêtre de la série DF.
Le perméat de MBR issu de SDIW est-il adapté à une réutilisation directe ?
Non pour la réutilisation potable. La DCOt du perméat <253 mg/L respecte les limites de rejet en égout, mais les NH4+, NO3- et PO4³- restent au-dessus des seuils d'eau potable SANS 241 (S3). Ajoutez un polissage par OI pour l'alimentation de chaudière ou le rinçage CIP, ou MBR + UV pour la réutilisation en tour de refroidissement ou en irrigation.
Quand un hybride EGSB/MBR justifie-t-il le surcoût CAPEX sur des SDIW ?
Lorsque la DCOt moyenne après égalisation dépasse environ 6 000 mg/L ou que la charge horaire de pointe dépasse 10 000 mg/L, un EGSB en amont à TSH 12 h et charge organique 11 kg DCO/m³·j abaisse la DCOt jusqu'à 93 % et produit jusqu'à 17 L/j de biogaz à 70 % de CH4, ce qui ramène la charge du MBR à 1 à 2 kg DCO/m³·j et prolonge la durée de vie des membranes (S3).
