ما الذي يجب أن يحلّه تصميم نظام AOP
تصميم نظام AOP إطار هندسي يربط إعدادات عملية الأكسدة المتقدمة بمجرى محدد من مياه الصرف عبر مواءمة أربعة متغيرات: الملوث المستهدف، ومصفوفة المياه، والمؤكسد ومصدر الطاقة، وسقف CAPEX/OPEX. الهدف هو تحويل المواد العضوية المقاومة إلى CO2 وماء، وخفض تركيز الملوثات من مئات الأجزاء في المليون إلى أقل من 5 أجزاء في المليار، وتقليل COD وTOC بما يكفي للتصريف أو إعادة الاستخدام (ويكيبيديا، "Advanced oxidation process"). تعمل عمليات AOP كخطوة تنقية ثالثية بعد المعالجة البيولوجية أو الفيزيائية-الكيميائية، وهي مفيدة بصفة خاصة للمجاري التي تحتوي على مركبات أروماتية ومبيدات ومكونات نفطية ومركبات عضوية متطايرة تقاوم المعالجة الثانوية (ويكيبيديا).
تكمن أهمية إطار المتغيرات الأربعة في أنه يُلزم المهندس بتحديد نية التصميم قبل تسمية التقنية؛ إذ يتحكم الملوث المستهدف والمصفوفة معًا في نوع الجذور القابلة للتوليد في المحلول، ويحدد المؤكسد ومصدر الطاقة فئة المفاعل، ويصفّي سقف التكلفة الخيارات المتبقية. تستعرض المراجع العليا كيمياء AOP بعمق لكنها لا تعرض هذا الإطار صراحة، ولهذا تتلقى فرق المشتريات في الغالب عروض موردين لتقنيات مستحيلة فيزيائيًا على المجرى الفعلي. وإدراج المتغيرات الأربعة صراحة في طلب عرض الأسعار يمنع هذا الفشل.
يُعد pH والقلوية أبرز دوافع التعديل retrofit، إذ يستبعدان Fenton التقليدي وH2O2/UV على النطاق الصناعي، كما يفرض وجود البروميد تجهيزات للتحكم في البرومات على أي خط قائم على الأوزون (ويكيبيديا؛ Current Pollution Reports، 2015). ينبغي لدراسة الجدوى معالجة هذه القيود خلال أسبوعها الأولين، قبل رصد ميزانية الاختبارات المعملية.
كيمياء جذور الهيدروكسيل والكبريتات التي يجب إتقانها أولًا
جذر الهيدروكسيل (·OH) هو النوع المؤكسد المهيمن في معظم عمليات AOP، بجهد أكسدة يتراوح بين 2.8 فولت مقابل SCE عند pH 0 وينخفض إلى 1.95 فولت عند pH 14، وبثوابت معدل من الدرجة الثانية بين 10^8 و10^10 M⁻¹ s⁻¹ تجاه معظم المركبات العضوية (Current Pollution Reports، 2015). هذا النطاق الحركي هو ما يجعل ·OH فعالًا ضد الملوثات الدقيقة المقاومة، مثل 1,4-ديوكسان وثلاثي كلورو الإيثيلين وبعض بقايا الأدوية، التي تعجز المعالجة الثانوية عن إزالتها (ويكيبيديا).
يهاجم ·OH المركبات العضوية عبر أربع مسارات: الإضافة الجذرية، وسحب الهيدروجين، ونقل الإلكترون، والدمج الجذري (Current Pollution Reports، 2015). يحدد المسار الذي تختاره الجزيئة المستهدفة نوعية المركبات الوسيطة التي تظهر في المياه المعالجة، وبالتالي ما يلزم من تنقية لاحقة. فالحلقات الأروماتية على سبيل المثال تُفتح أولًا عبر الإضافة الإلكتروفيلية قبل أن يجزّئ سحب الهيدروجين الحلقة، ولهذا تحتاج عمليات AOP الموجهة للأروماتيات خطوة تنقية للأحماض العضوية قصيرة السلسلة (ويكيبيديا).
تبدأ عمليات AOP القائمة على جذور الكبريتات من S2O8²⁻ الذي يبلغ جهد أكسدته القياسي 2.01 فولت منفردًا. وحالما يُنشَّط بالحرارة أو بالأشعة فوق البنفسجية أو بأملاح المعادن الانتقالية أو بارتفاع pH، ينتج SO4·− بجهد E° = 2.6 فولت، مما يوفر قوة دافعة أعلى من البيرسلفات وحده وهجومًا أكثر انتقائية على المجموعات الغنية بالإلكترونات (Current Pollution Reports، 2015). في حالة راشح المكبات والمجاري المماثلة، تُفضل كيمياء جذور الكبريتات غالبًا لأنها تتحمل تركيزات أعلى من الكلوريد وتعمل ضمن نطاق pH أوسع من Fenton التقليدي.
ينطبق حد عملي على كلا الجذرين: فالعمر النصفي لـ ·OH في حدود الميكروثانية، وهو ما يفرض التوليد في الموقع ويملي زمن بقاء المفاعل وكثافة الخلط واستراتيجية جرع المؤكسد (Current Pollution Reports، 2015). أي تصميم مفاعل لا يحترم العمر النصفي للجذر سيعاني ضعفًا في الأداء بصرف النظر عن كمية المؤكسد المحقونة.

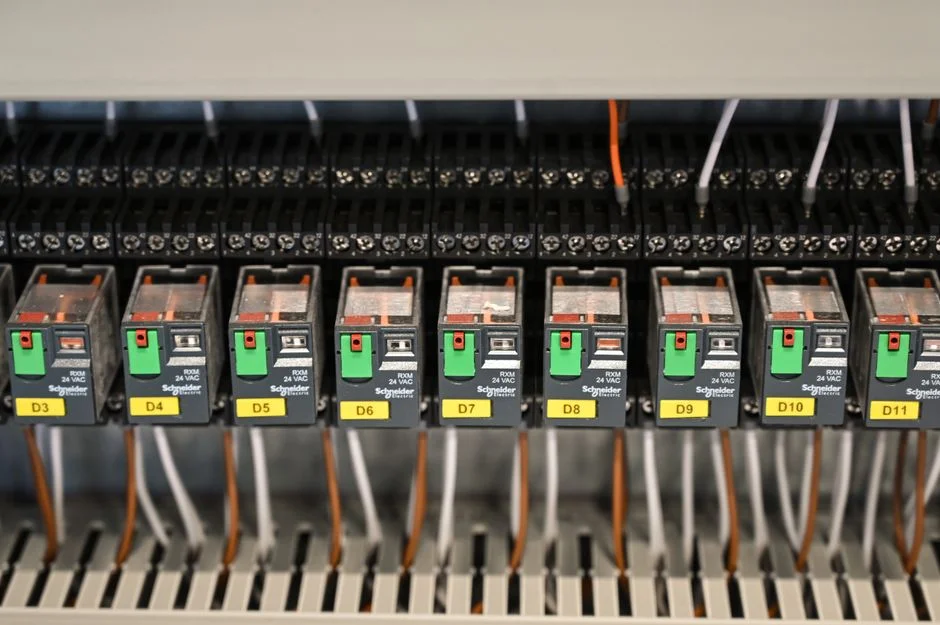

المقارنة جنبًا إلى جنب بين إعدادات AOP الرئيسية
تجمع مصفوفة الإعدادات أدناه خيارات AOP الرئيسية التي ستقابلها الجهة المشترية الصناعية. يُسمّي كل صف المؤكسد ومصدر الطاقة والمحفز، ويربط بأرقام إزالة تمثيلية من دراسة المعالجة الثلاثية الكورية (الجمعية الكورية لعلوم وتكنولوجيا المياه، accessed via KISS study record 3911494).
| الإعداد | المؤكسد | الطاقة / المحفز | إزالة TOC المُبلَّغة | إزالة CODcr المُبلَّغة |
|---|---|---|---|---|
| O3 منفردًا | الأوزون | لا يوجد | 59.3% | — |
| O3 + H2O2 (بيروكسون) | الأوزون، بيروكسيد الهيدروجين | لا يوجد | 62.0% | 77.0% |
| O3 + UV | الأوزون | مصباح UV | 61.0% | 75.8% |
| O3 + GAC | الأوزون | الكربون المنشط الحبيبي | 58.9% | — |
| UV / H2O2 | بيروكسيد الهيدروجين | مصباح UV | — | — |
| Fenton التقليدي | بيروكسيد الهيدروجين | محفز Fe2+ | — | — |
| Fenton ضوئي | بيروكسيد الهيدروجين | Fe2+ / Fe3+ مع UV | — | — |
| Fenton كهربائي | بيروكسيد الهيدروجين (في الموقع) | خلية كهروكيميائية | — | — |
| تحفيز ضوئي TiO2 / UV | الأكسجين (في الموقع) | محفز TiO2 + UV | — | — |
| AOP بالموجات فوق الصوتية | لا يوجد (تحلل الماء) | محول 16 kHz–100 MHz | — | — |
| AOP بحزمة إلكترونية | لا يوجد (تحلل الماء) | مسرع إلكتروني | — | — |
يسيطر قيدان مرتبطان بـ pH على القائمة المختصرة. يعمل Fenton التقليدي وH2O2/UV عند pH يتراوح بين 2.5 و4.5 ودرجة حرارة 30–50 °C، وهو ما يستبعد المجاري التي يتعذر تحميضها اقتصاديًا (ويكيبيديا). يوسّع Fenton الضوئي وFenton الكهربائي النطاق جزئيًا، لكنهما يحتاجان ظروفًا حمضية لاستدامة ذوبان Fe3+. تتحمل عمليات AOP القائمة على الأوزون، مثل البيروكسون وO3/UV، قيم pH قريبة من الحياد، وهي الخيار الافتراضي لمعظم خطوط المعالجة الثلاثية الصناعية، مع تسجيل الدراسة الكورية نحو 57% إزالة لون لكل من O3/UV وO3/H2O2 على المياه البلدية المعالجة ثانويًا (الجمعية الكورية لعلوم وتكنولوجيا المياه).
البروميد هو البوابة الثانية. ففي وجوده، يولّد الأوزون البرومات المحتمل أنه مسرطن؛ وقد رفضت الجهات التنظيمية أنظمة HiPOx الأولى لهذا السبب، بينما أثبتت الإصدارات اللاحقة التحكم في البرومات عبر تسلسلات جرعات مبرمجة مسبقًا (ويكيبيديا). يتعين على الجهة المشترية التي تقيّم إعداد AOP قائمًا على الأوزون أن تطلب منطق التحكم في البرومات ووحدة تدمير الغاز الخارج، وأن تطمئن إلى أن تسلسل الجرعات قد أُثبت على مصفوفة مياه مماثلة.
تستهدف المحفزات الناشئة بالضوء المرئي، مثل g-C3N4 المُشوَّب وTiO2 المُشوَّب، خفض تكلفة استبدال مصابيح UV وتوسيع نطاق pH (ويكيبيديا). في دورة المشتريات لعام 2026 تستحق هذه التقنيات المتابعة دون أن تكون خيارًا افتراضيًا بعد؛ وينبغي على الجهة المشترية أن تطلب من الموردين تطبيقات مرجعية وأرقامًا موثقة لتوفير استبدال المصابيح قبل تخصيصها. للاطلاع على نظرة هندسية لمقارنة AOP القائم على الأوزون بخطوط تطهير UV، انظر المقارنة بين الأوزون وUV.
بارامترات تحديد أبعاد المفاعل التي يجب على كل مورد تقديمها
التسليم التالي هو مصفوفة بارامترات الأبعاد التي تحوّل الكيمياء إلى مدخلات ورقة بيانات. لا تجمع المراجع العليا هذه المدخلات، ولهذا تعود طلبات عرض الأسعار بعروض غير قابلة للمقارنة. يحدد الجدول أدناه المدخلات التي يجب على المورد تقديمها لكل فئة مفاعل.
| فئة المفاعل | المدخلات التي يجب على المورد تقديمها | المصدر |
|---|---|---|
| عمليات AOP المعتمدة على UV (UV/H2O2، O3/UV، TiO2/UV، Fenton ضوئي) | جرعة UV (mJ/cm²)؛ نوع المصباح والطول الموجي (منخفض الضغط 254 نانومتر مقابل متعدد الأطوال الموجية متوسط الضغط)؛ معدل تلوث غلاف الكوارتز؛ العمر التشغيلي المتوقع للمصباح | ويكيبيديا |
| Fenton وFenton ضوئي | النسبة المولية المستهدفة Fe:H2O2؛ ناتج حمأة الحديد المتوقع؛ تأكيد إدراج اختزال Fe3+ إلى Fe2+ ضمن التصميم، لأن ثابت معدل Fe3+ + H2O2 أقل من ثابت Fe2+ + H2O2 بعدة رتب قدرية | Current Pollution Reports (2015) |
| عمليات AOP القائمة على الأوزون (O3 منفردًا، بيروكسون، O3/UV) | سعة مولد الأوزون (kg O3/h)؛ كفاءة نقل الأوزون؛ وحدة تدمير الغاز الخارج؛ جرعة H2O2 (نسبة H2O2:O3 الكتلية)؛ نطاق التشغيل الذي حقق كفاءة الإزالة المُبلَّغة | الجمعية الكورية لعلوم وتكنولوجيا المياه |
| AOP بالموجات فوق الصوتية | التردد (16 kHz–100 MHz)؛ الكثافة الصوتية؛ ظروف التجويف (4,200–5,000 كلفن، 200–500 ضغط جوي) المتحكمة في إنتاج ·OH | Current Pollution Reports (2015) |
| جميع الإعدادات | تحقق على نطاق معملي أو تجريبي باستخدام المياه الفعلية للموقع؛ تحديد تجريبي للنسبة Fe:H2O2 وجرعة الأوزون | Current Pollution Reports (2015) |
حققت الدراسة الكورية إزالة TOC بنسبة 62.0% باستخدام O3+H2O2، لكن الجرعة وزمن التلامس اللذين أنتجا هذا الرقم لم يُكشفا رقميًا في الملخص؛ وعلى المهندس طلب نطاق التشغيل مباشرة من المورد (الجمعية الكورية لعلوم وتكنولوجيا المياه). في عمليات AOP المعتمدة على UV، يُعد عمر المصباح بند OPEX متكررًا، وقد أشارت ويكيبيديا تحديدًا إلى خفض استهلاك طاقة مصابيح UV بوصفه أولوية بحثية حالية.
نقطتان تُظهرهما المصفوفة صراحة وتُطمرهما النثرات الأخرى: في Fenton لا يمكن لـ Fe3+ أن يعمل كمحفز لأن ثابت تجديده أقل من ثابت تفاعل بدء Fe2+ بعدة رتب قدرية، وهذا الفارق هو ما ينتج حمأة الحديد التي يتعين نزع الماء عنها والتخلص منها (Current Pollution Reports، 2015). وفي عمليات AOP بالأوزون، تُعد كفاءة النقل المحرك الأكبر لتحديد سعة المولد، وكثيرًا ما يُسوَّق لها بسعة التوليد بدلًا من الكتلة المنقولة فعليًا إلى الماء.

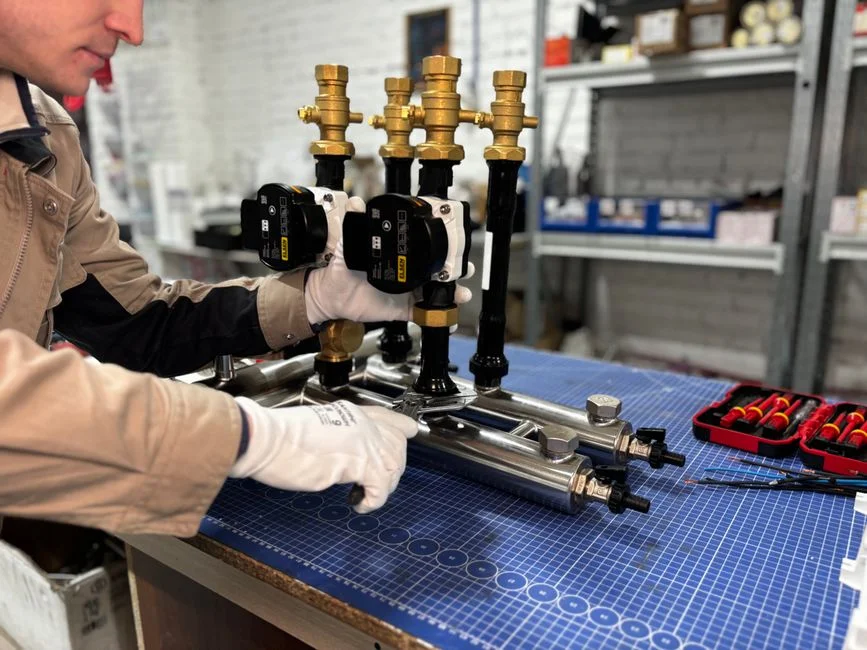

محركات CAPEX وOPEX التي تحسم الاختيار بين الإعدادات
تنقسم محركات التكلفة إلى أربع فئات: تكلفة المؤكسد (H2O2، O3، بيرسلفات)، وتكلفة الطاقة (مصابيح UV، مولدات الأوزون، المحولات فوق الصوتية)، وتكلفة المحفز (أملاح الحديد، TiO2 مُشوَّب، معادن نفيسة)، وتكلفة معالجة النواتج الثانوية (حمأة الحديد لـ Fenton، تخفيف البرومات لـ AOP بالأوزون). ترجمة المدخلات الفنية إلى هذه الفئات الأربع هي ما يتيح للمشتريات والمالية تقييم العروض المتنافسة على المحاور نفسها.
يتحمل Fenton مسؤولية محددة عن النواتج الثانوية. ولأن ثابت معدل Fe3+ + H2O2 أقل من ثابت Fe2+ + H2O2 بعدة رتب قدرية، يترسب Fe3+ على هيئة حمأة حديد عند pH مياه الصرف النموذجي، ويتطلب نزعًا للماء والتخلص منها بصورة منفصلة، مما يرفع تعقيد المعالجة وتكلفة التشغيل (Current Pollution Reports، 2015). يتحمل AOP المعتمد على UV بند OPEX متكررًا لاستبدال المصابيح، وقد أشارت ويكيبيديا إلى ذلك بوصفه أولوية بحثية حالية للخفض. تستهدف المحفزات بالضوء المرئي مثل g-C3N4 المُشوَّب خفض هذا البند تحديدًا (ويكيبيديا).
يتحمل AOP بالأوزون مسؤولية تنظيمية عن النواتج الثانوية. ففي وجود البروميد، ينتج الأوزون البرومات المحتمل أنه مسرطن، وهو ما يفرض تجهيزات تحكم إضافية مثل خطوة تنقية H2O2 بجرعة منخفضة أو التحول إلى AOP غير قائم على الأوزون (ويكيبيديا). ينبغي على الجهة المشترية التي تقيّم خطًا قائمًا على الأوزون أن تعامل التحكم في البرومات بوصفه بند تكلفة مستقلًا، لا خيارًا اختياريًا من المورد.
لا تتوحد في الأدبيات المنشورة أرقام CAPEX وOPEX لعمليات AOP صناعية على النطاق الكامل، ولذا لا يمكن للمصمم نسخ رقم تكلفة من مرجع عليا وتطبيقه على مجراه. سدّ هذه الفجوة يتم داخل طلب عرض الأسعار: اطلب من كل مورد استهلاك المؤكسد لكل m³ معالجة، واستهلاك kWh لكل m³، وعمر المصباح أو الغشاء، واستهلاك المحفز، ثم طبّع النتائج على أساس موحد. يتاح إطار مقارن لتكاليف CAPEX في خطوط المعالجة الثلاثية يساعد على هيكلة هذا التطبيع.
بالنسبة لجرع المؤكسد، يُعد سكيد لجرع H2O2 والبيرسلفات بحجم يتناسب مع مظروف الجرعة في طلب عرض الأسعار طلبًا نموذجيًا للأجهزة، ويغطى جانب الأوزون عبر مولد أوزون لاستخدامات AOP مزود بكفاءة نقل موثقة عند معدل التدفق المطلوب. للحصول على نظرة أوسع حول موقع AOP ضمن خط المعالجة الثالثية، يوضح دليل مزايا وعيوب أنظمة AOP المقايضات مقابل البدائل.
خطوات اختيار نظام AOP تدريجيًا
- توصيف المجرى. قِس pH والقلوية وCOD/BOD والمركب المستهدف والملوحة والبروميد والمواد الصلبة العالقة. تتحكم هذه البارامترات في أي عمليات AOP ممكنة فيزيائيًا على هذه المياه (ويكيبيديا).
- اختيار قائمة مختصرة من 2–3 إعدادات. استخدم مصفوفة الإعدادات لاستبعاد الكيميائيات التي تفشل عند بوابات pH أو القلوية أو البروميد. واحتفظ باثنين أو ثلاثة ناجحين للاختبارات المعملية.
- إجراء اختبارات جرة أو بنش. قِس إزالة الملوثات، وطلب المؤكسد، وتكوّن النواتج الثانوية عند pH ودرجة حرارة الموقع الفعليين. يجب تحديد النسبة المثلى Fe:H2O2 وجرعة الأوزون تجريبيًا، لا عبر منحنى مرجعي (Current Pollution Reports، 2015).
- تحديد أبعاد المفاعل وبناء نموذج التكلفة. استخرج المدخلات من مصفوفة بارامترات الأبعاد، واطلب عروض الموردين على أساس مطبَّع (المؤكسد والطاقة لكل m³، عمر المستهلكات)، واختبر النموذج تحت ضغط سقف التكلفة.
- التخطيط لمعالجة النواتج الثانوية قبل التوقيع. نزع الماء من الحمأة لـ Fenton، والتحكم في البرومات لـ AOP بالأوزون، وتدمير الغاز الخارج لأي نظام أوزوني، هي أبرز دوافع التعديل retrofit ويجب تسعيرها في أمر الشراء الأصلي (ويكيبيديا؛ Current Pollution Reports، 2015).
تنفيذ هذه الخطوات الخمس بالتسلسل، قبل دعوة أي مورد لتقديم عرضه، هو ما يحوّل اختيار AOP من نقاش كيميائي إلى قرار هندسي قابل للدفاع. التسليم الناتج عن الخطوة الرابعة هو الوثيقة التي يستطيع فريق المشتريات تقييمها فعليًا.
الأسئلة الشائعة
ما الذي يحرك التكلفة الرأسمالية لنظام AOP؟
تتمحور التكلفة الرأسمالية حول أربعة بنود: نظام المؤكسد (مولد الأوزون أو تخزين وحقن بيروكسيد الهيدروجين)، ووعاء المفاعل مع مصدر الطاقة (حزمة مصابيح UV، أو محول فوق صوتي، أو خلية كهروكيميائية)، وحزمة جرع المحفز، وتجهيزات معالجة النواتج الثانوية، مثل نزع الماء من حمأة الحديد لـ Fenton أو تنقية البرومات لـ AOP بالأوزون. يتوقف الوزن النسبي لهذه البنود الأربعة على الإعداد: يهيمن على AOP بالأوزون المولد ووحدة تدمير الغاز الخارج، ويهيمن على Fenton حقن الحمض ومعالجة الحمأة، ويهيمن على UV/H2O2 حزمة المصابيح وجدول استبدالها. لا تنشر المراجع العليا أرقام CAPEX موحدة، لذا ينبغي على الجهة المشترية طلب عروض مفصلة على الأساس الرباعي نفسه من كل مورد.
متى أختار AOP بالأوزون بدلًا من Fenton؟
اختر AOP قائمًا على الأوزون، مثل البيروكسون أو O3/UV، عندما يكون pH المجرى قريبًا من الحياد ويتعذر تحميضه اقتصاديًا، وعندما تستجيب المركبات المستهدفة للهجوم غير الانتقائي بـ ·OH. أبلغت دراسة المعالجة الثلاثية الكورية عن إزالة TOC بنسبة 62.0% وإزالة CODcr بنسبة 77.0% لـ O3+H2O2، وبنسبة 61.0% و75.8% لـ O3+UV على المياه البلدية الثانوية (الجمعية الكورية لعلوم وتكنولوجيا المياه). تتمثل العقوبة في خطر البرومات في أي مجرى يحتوي على البروميد، وهو ما يستلزم التحكم عبر تسلسل الجرعات أو خطوة تنقية. اختر Fenton عندما يمكن تحميض المجرى إلى pH يتراوح بين 2.5 و4.5 ويستطيع الموقع استيعاب معالجة حمأة الحديد؛ فالبيانات البلدية الكورية لا تتضمن Fenton، ويتعين إجراء اختبار بنش لتأكيد الإزالة على المجرى الصناعي الفعلي.
كيف أحدد أبعاد مفاعل UV لنظام AOP من نوع UV/H2O2؟
تُحدَّد الأبعاد بناءً على الملوث المستهدف، وجرعة UV المستهدفة، ونفاذية UV للمياه (UVT)، ومعامل تقادم المصابيح، ثم تُتحقَّق باختبار بنش على مياه الموقع. يجب على المورد تقديم جرعة UV بوحدة mJ/cm²، ونوع المصباح والطول الموجي (منخفض الضغط 254 نانومتر أو متعدد الأطوال الموجية متوسط الضغط)، ومعدل تلوث غلاف الكوارتز، والعمر التشغيلي المتوقع للمصباح (ويكيبيديا). تُعد نفاذية UV للمياه أكثر المدخلات التي تُقلَّل من أهميتها في المواصفات، رغم أنها الأكثر تأثيرًا في عدد المصابيح المطلوب.
هل أُجري اختبارًا تجريبيًا أم أتوجه مباشرة إلى النطاق الكامل؟
أجرِ اختبار بنش أو تجريبي أولًا على مياه الموقع قبل الالتزام بأمر شراء على النطاق الكامل. فالنسبة المثلى Fe:H2O2 في Fenton وجرعة الأوزون المثلى في AOP بالأوزون يتعين تحديدهما تجريبيًا لكل مياه صرف بعينها، لأن المركب المستهدف ذاته يتصرف بصورة مختلفة في مصفوفات مختلفة (Current Pollution Reports، 2015). يكشف الاختبار التجريبي كذلك ملف تكوّن النواتج الثانوية، مثل البرومات والأحماض العضوية قصيرة السلسلة وحجم حمأة الحديد، الذي يحدد ميزانية التنقية والتخلص النهائية. يُعد تخطي الاختبار التجريبي أكثر أسباب تجاوز تعديلات AOP لسقف تكلفتها.
